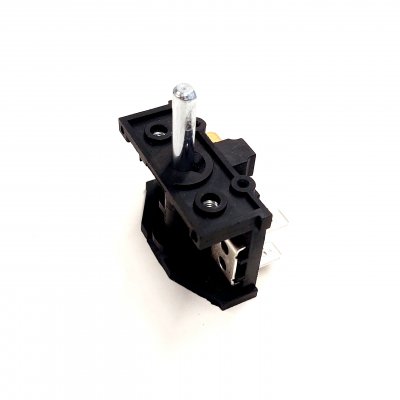

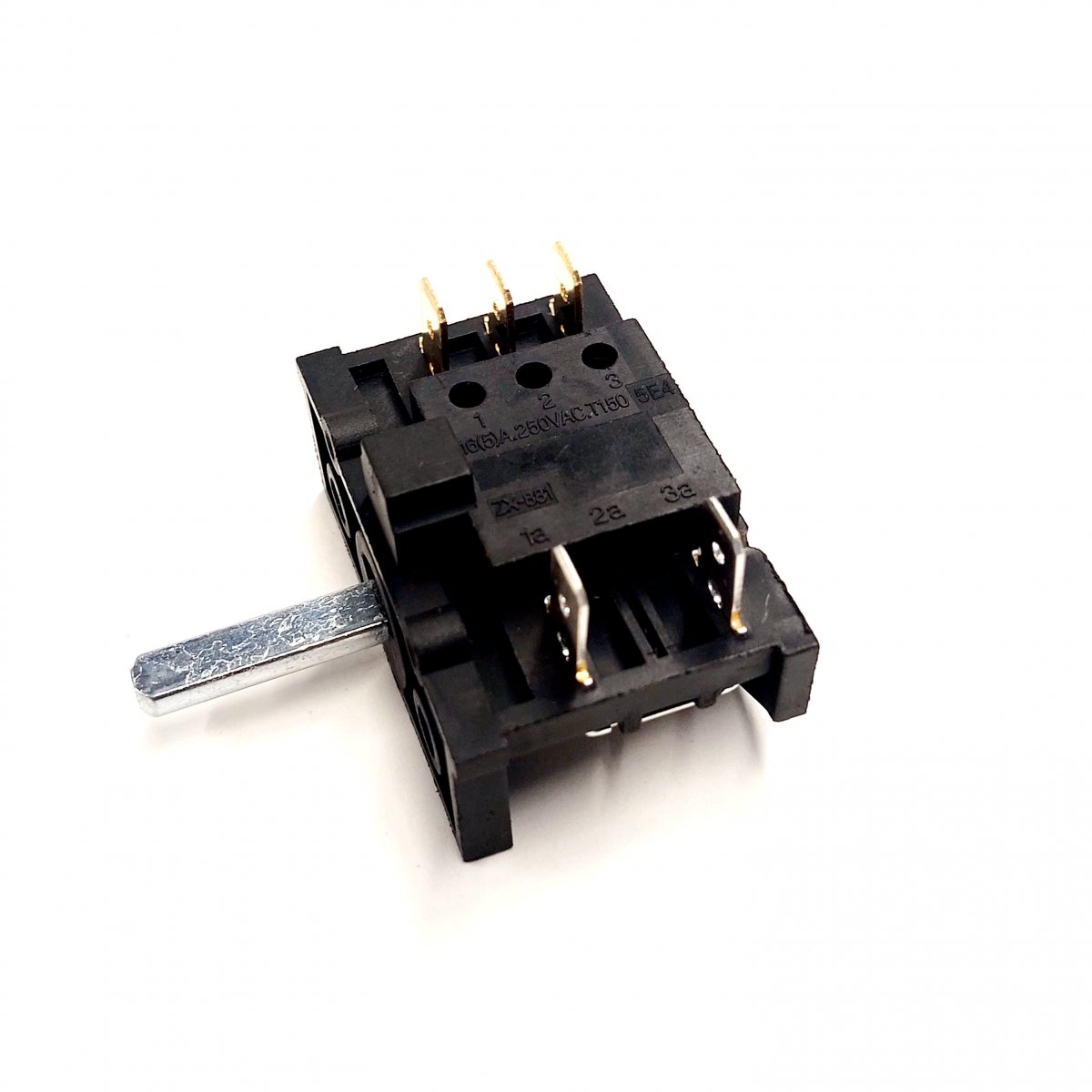

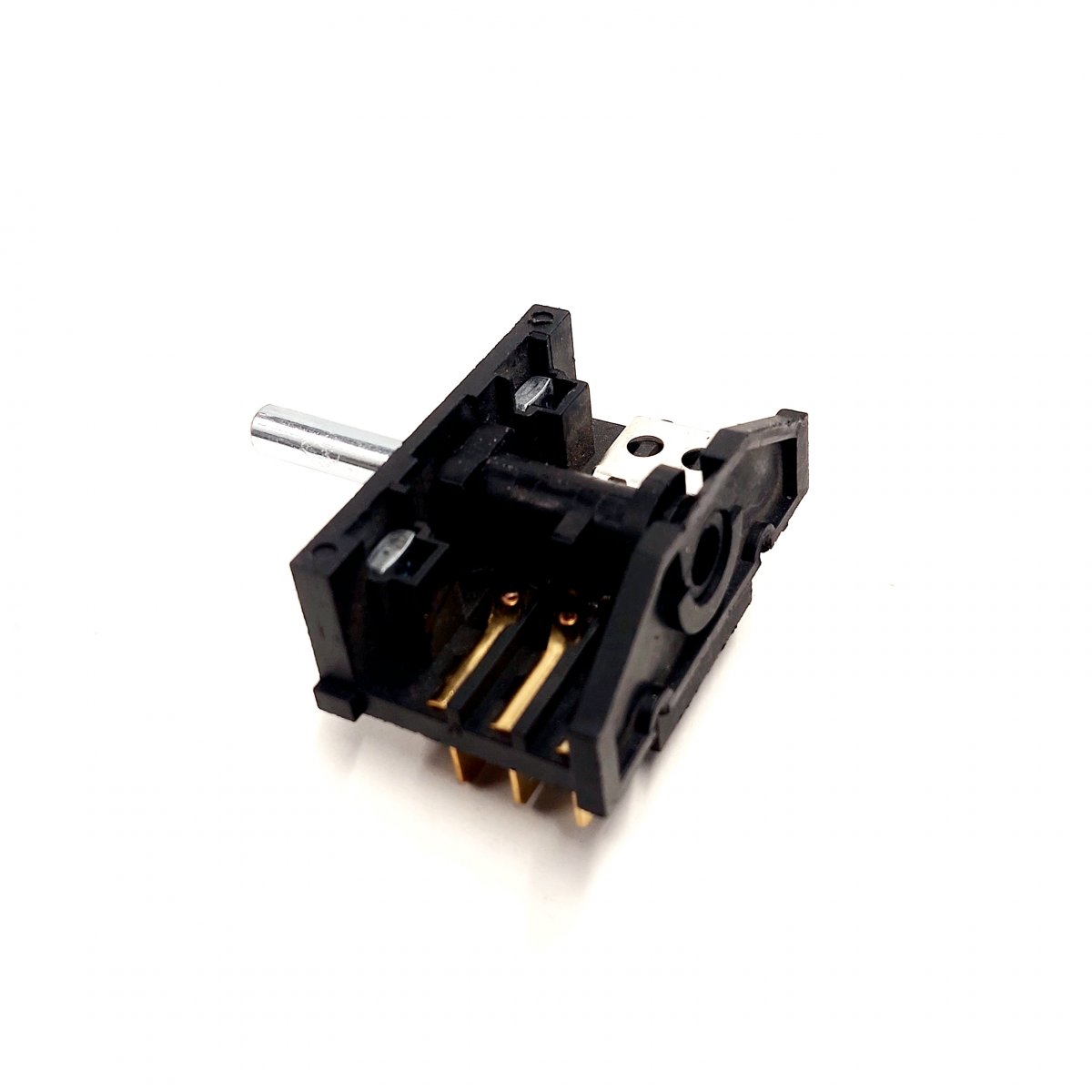

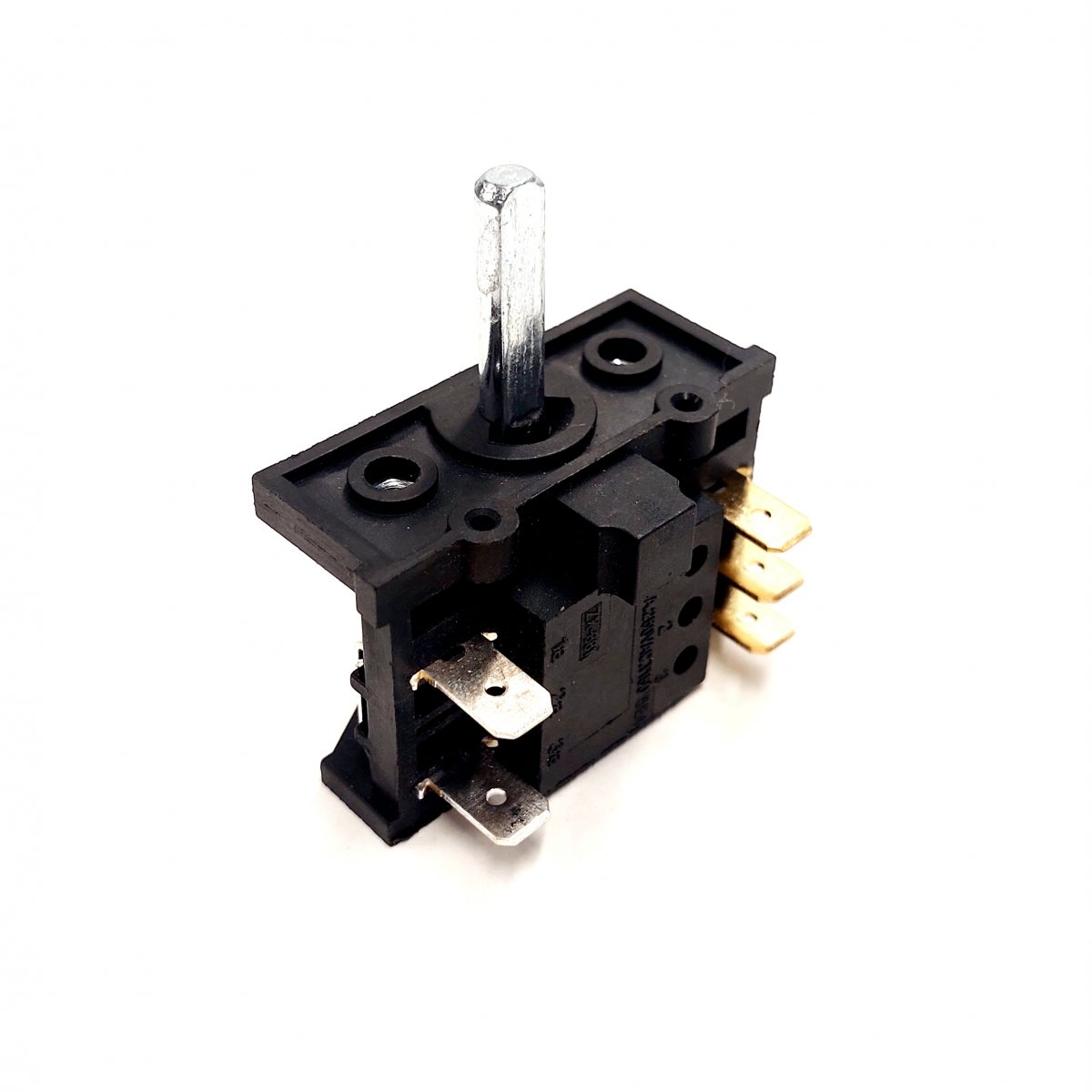

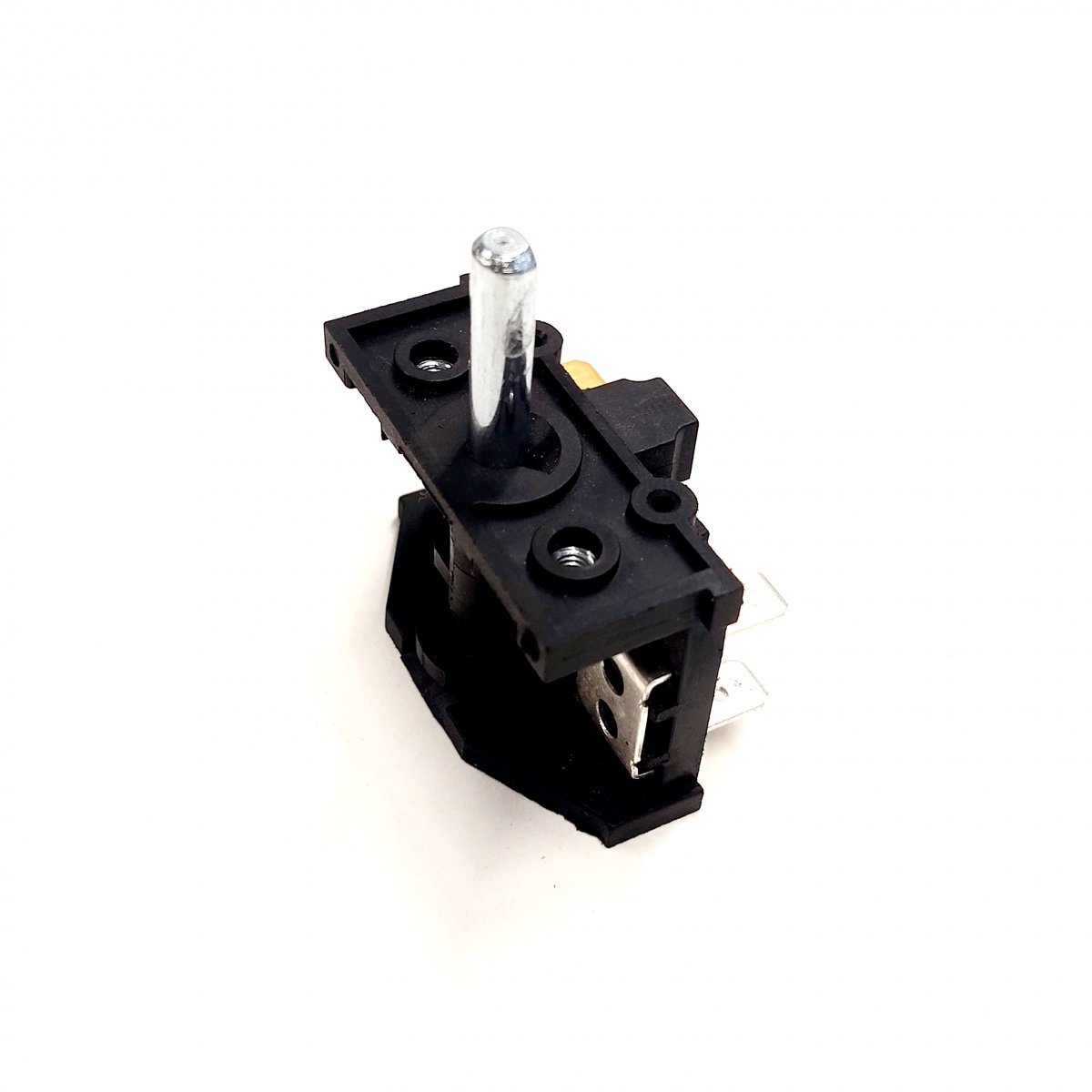

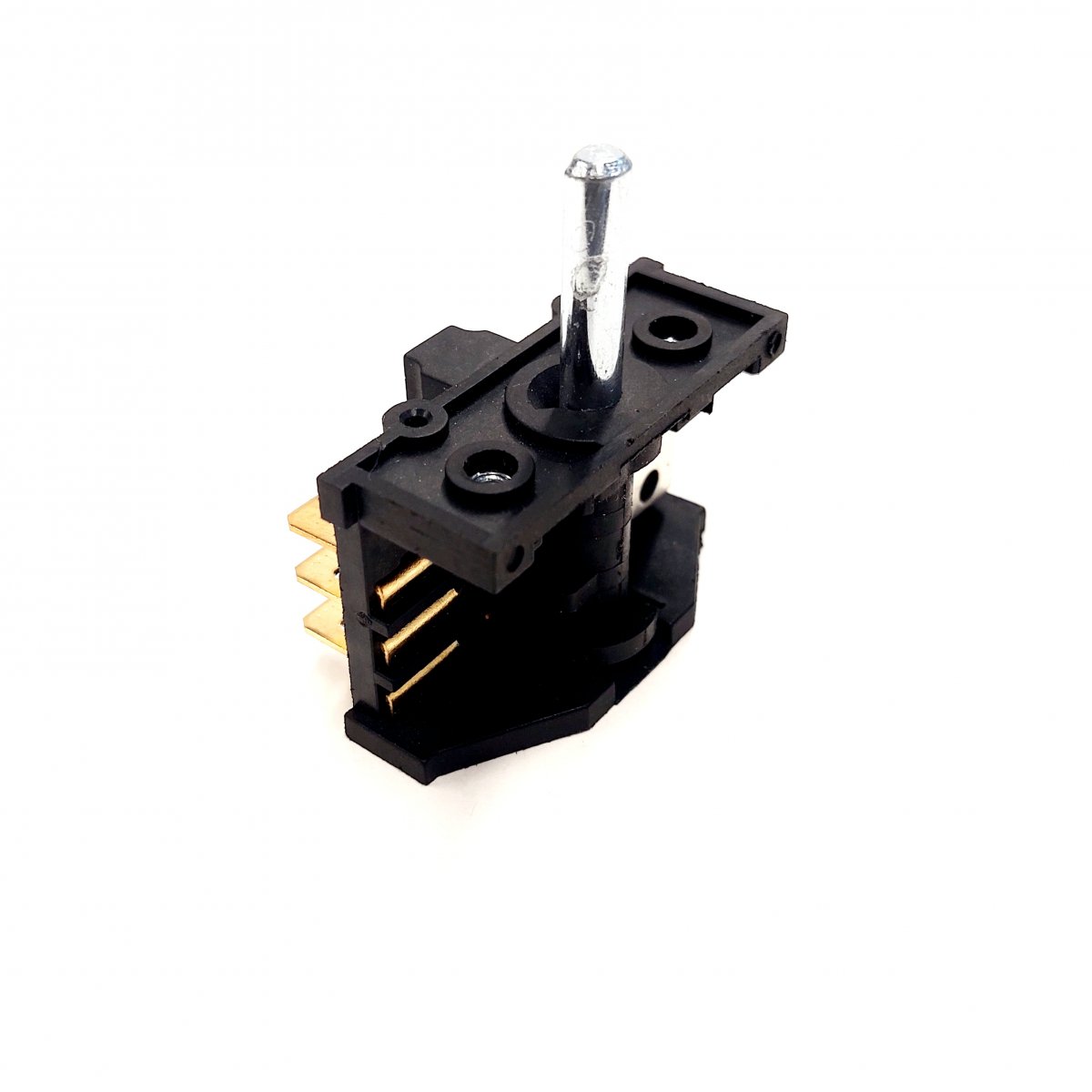

Переключатель режимов мощности ZX-881 16A 250В, 5 контактов, четырех позиционный.
Основные характеристики:
- Модель: ZX‑881.
- Ток: 16 А.
- Напряжение: 250 В.
- Количество контактов: 5 (6.3мм).
- Тип переключения: поворотный, 4 позиции (3 рабочих положения + «0»).
- Длина штока: 23 мм
- Форма штока: полумесяц 6 мм.
- Расстояние меду отверстиями крепления: 29 мм.
- Вес: 33 гр.
- Размер: 46 x 32 x 27 мм.
- Чаще всего ставится на электрические плиты, (в т. ч. марки Desany и аналоги) для регулировки мощности конфорки: нулевое положение и три ступени нагрева.
Схема работы:
У переключателя 5 контактов. Обычно их маркируют так: A, 1, 2, 3, 0.
Позиций четыре: три рабочие (1, 2, 3) и нулевая (0 — полностью выключено).
Логика замыканий (что соединяется в каждой позиции):
- Позиция 0: все контакты разомкнуты — цепь разорвана, нагрузка не получает питание.
- Позиция 1: замыкаются контакты A и 1.
- Позиция 2: замыкаются контакты A и 2 (при этом контакт 1 уже разомкнут).
- Позиция 3: замыкаются контакты A и 3 (контакты 1 и 2 разомкнуты).
То есть контакт A — это общий «вход» (к нему подключается фаза или один вывод ТЭНа), а контакты 1, 2, 3 — это отдельные «ветки» нагрузки. Переключая позиции, вы последовательно подключаете одну из веток к общему контакту A, тем самым ступенчато меняя мощность: одна ветка — малая мощность, две (если схема позволяет) — средняя, все три — максимальная.
