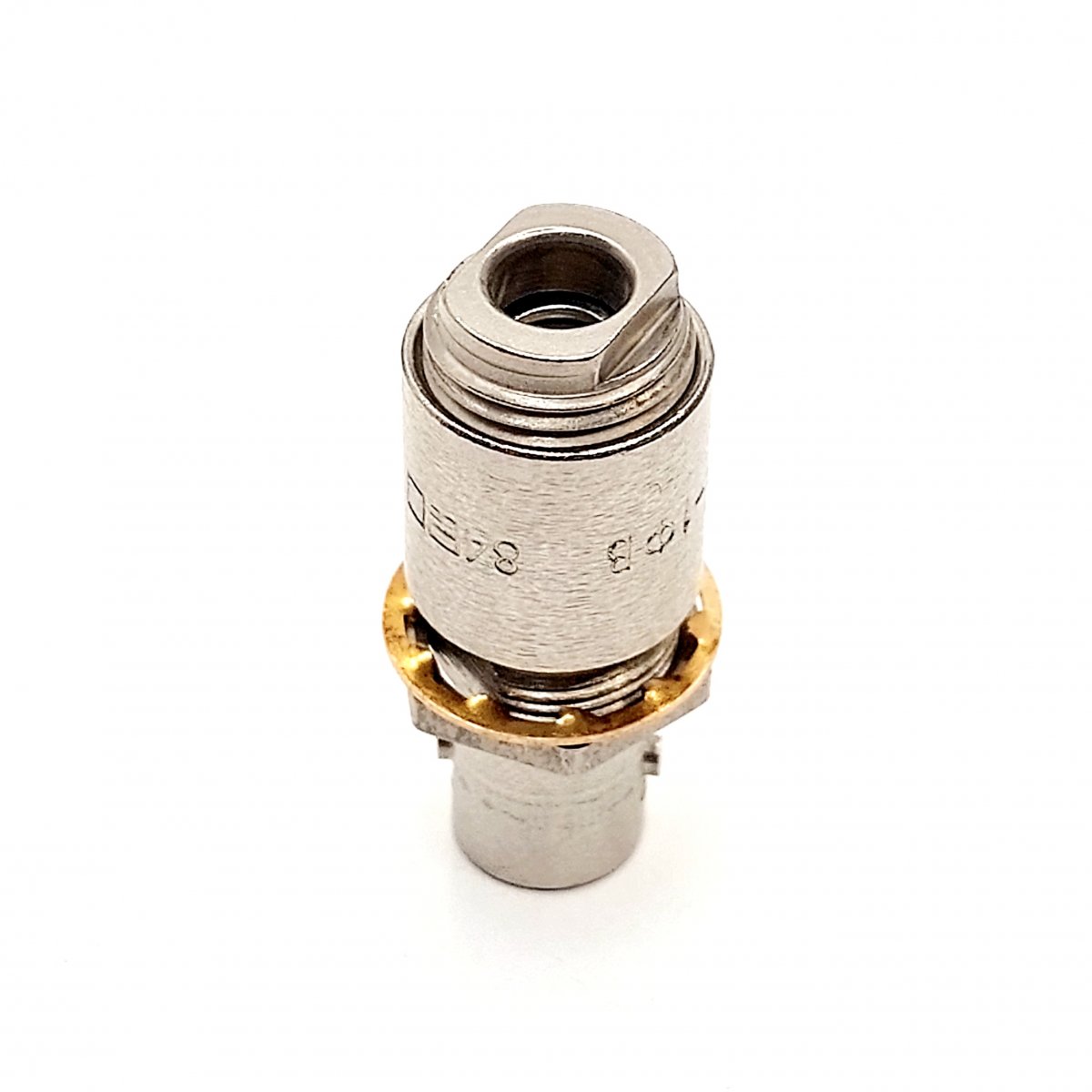

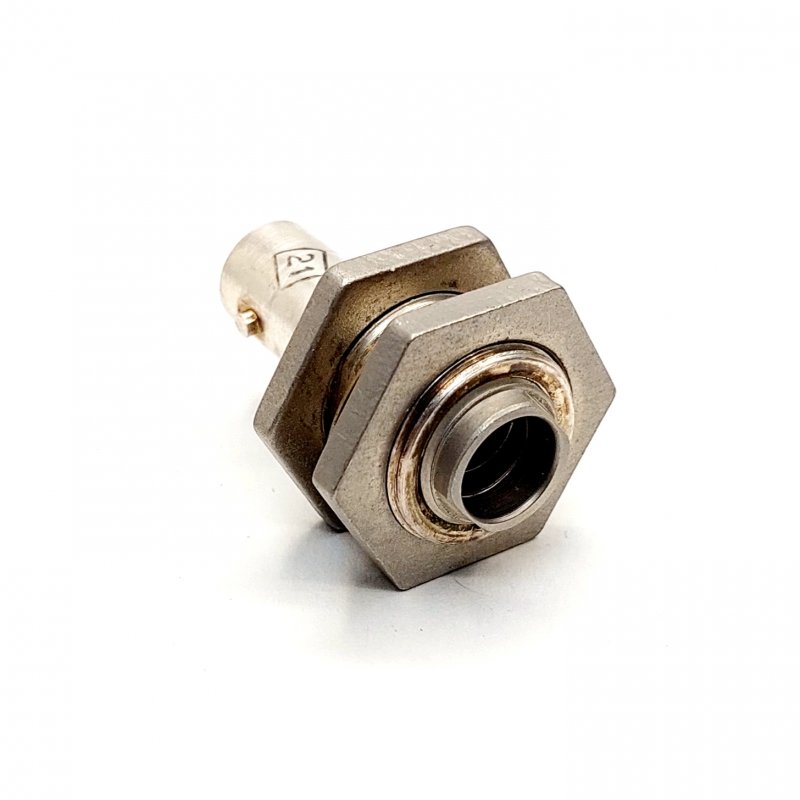

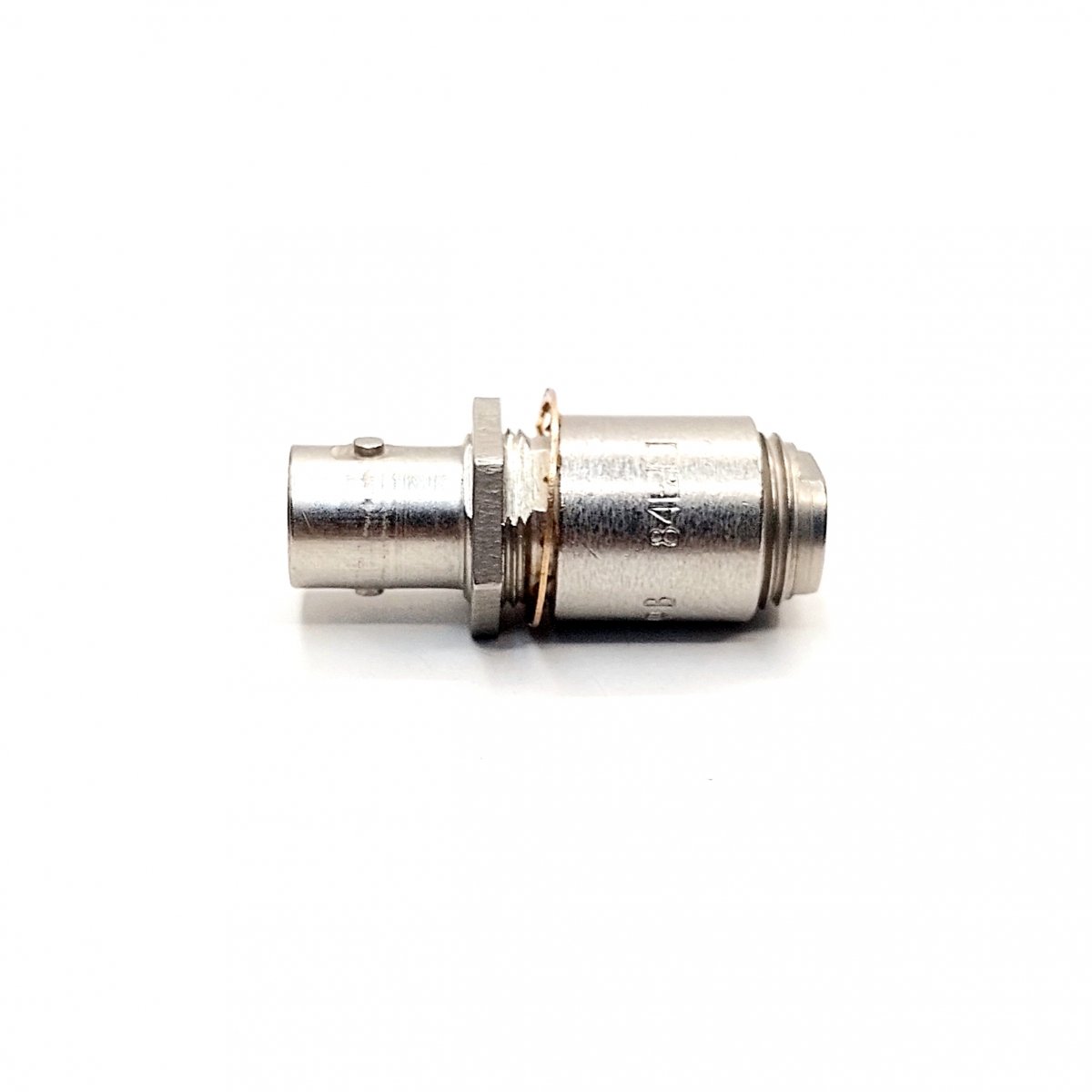

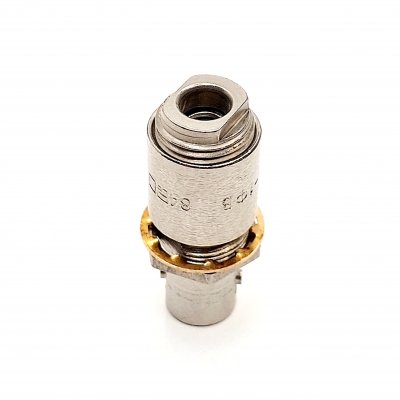

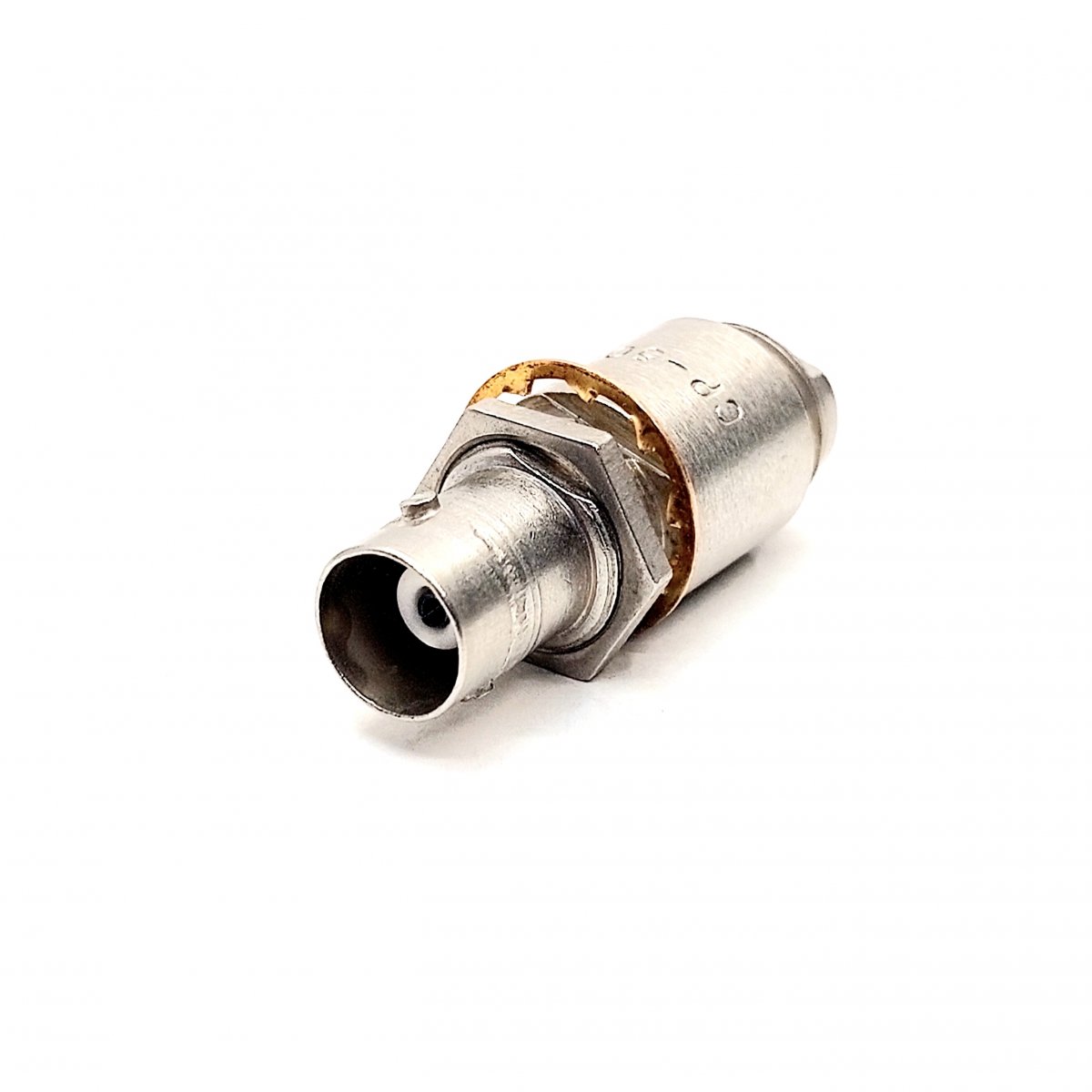

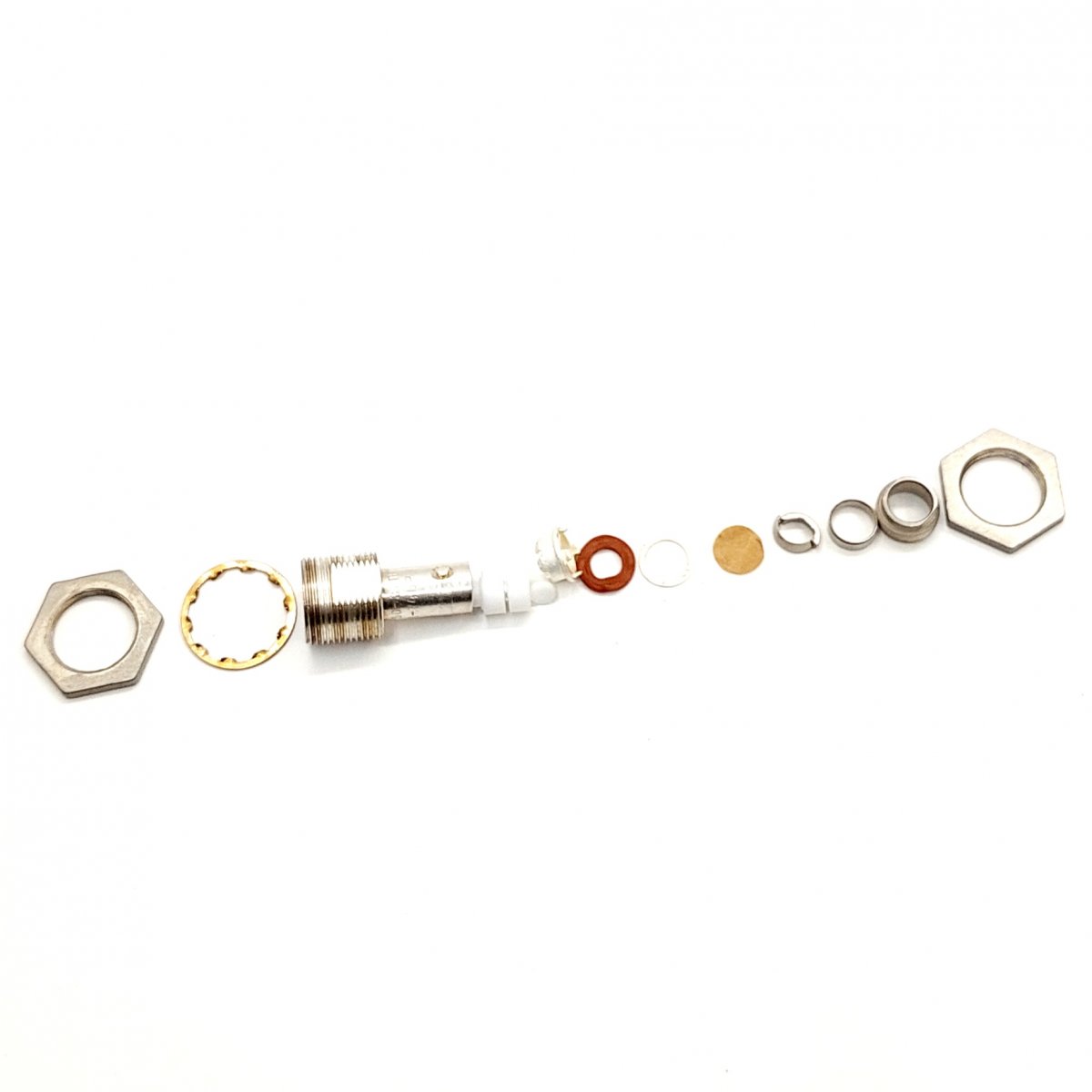

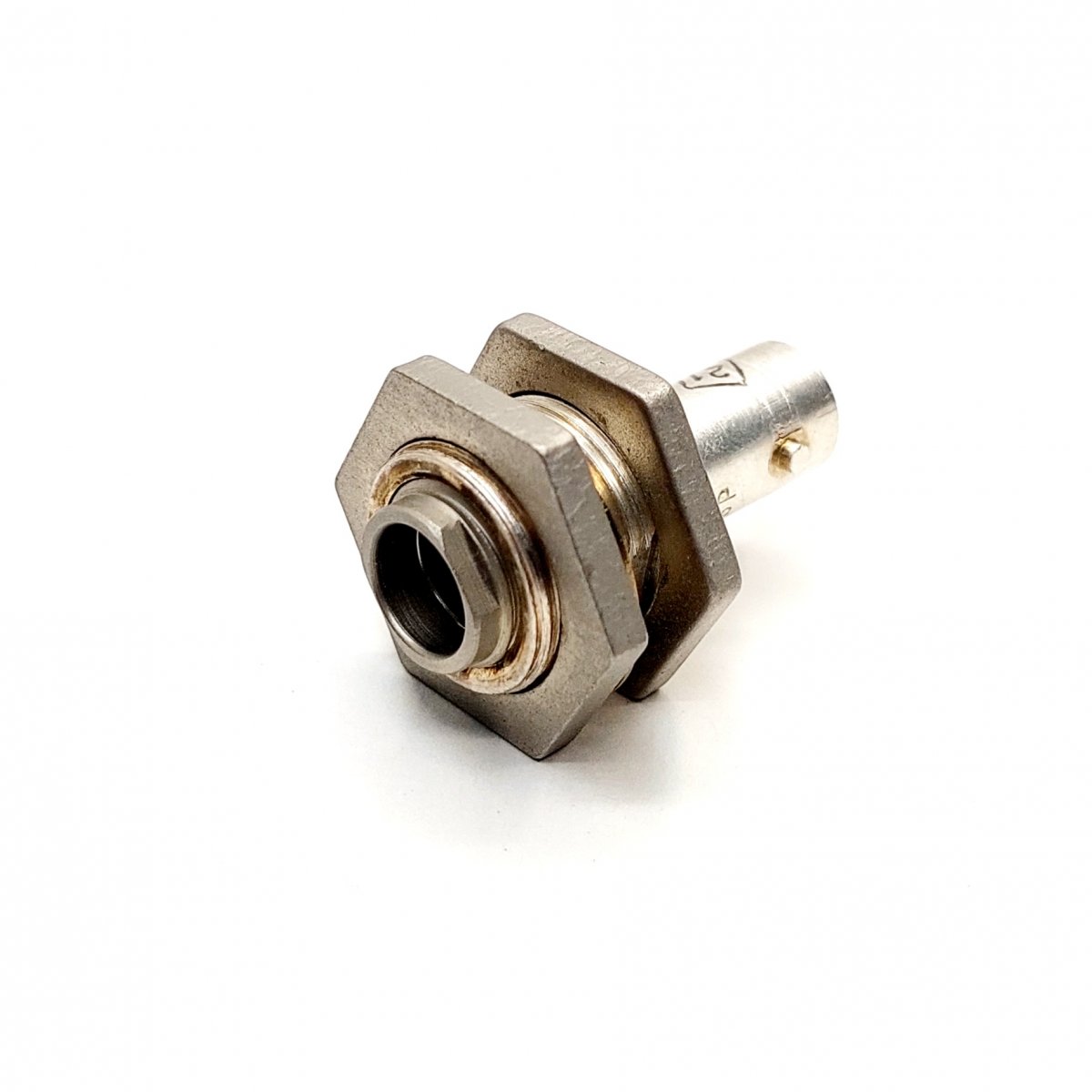

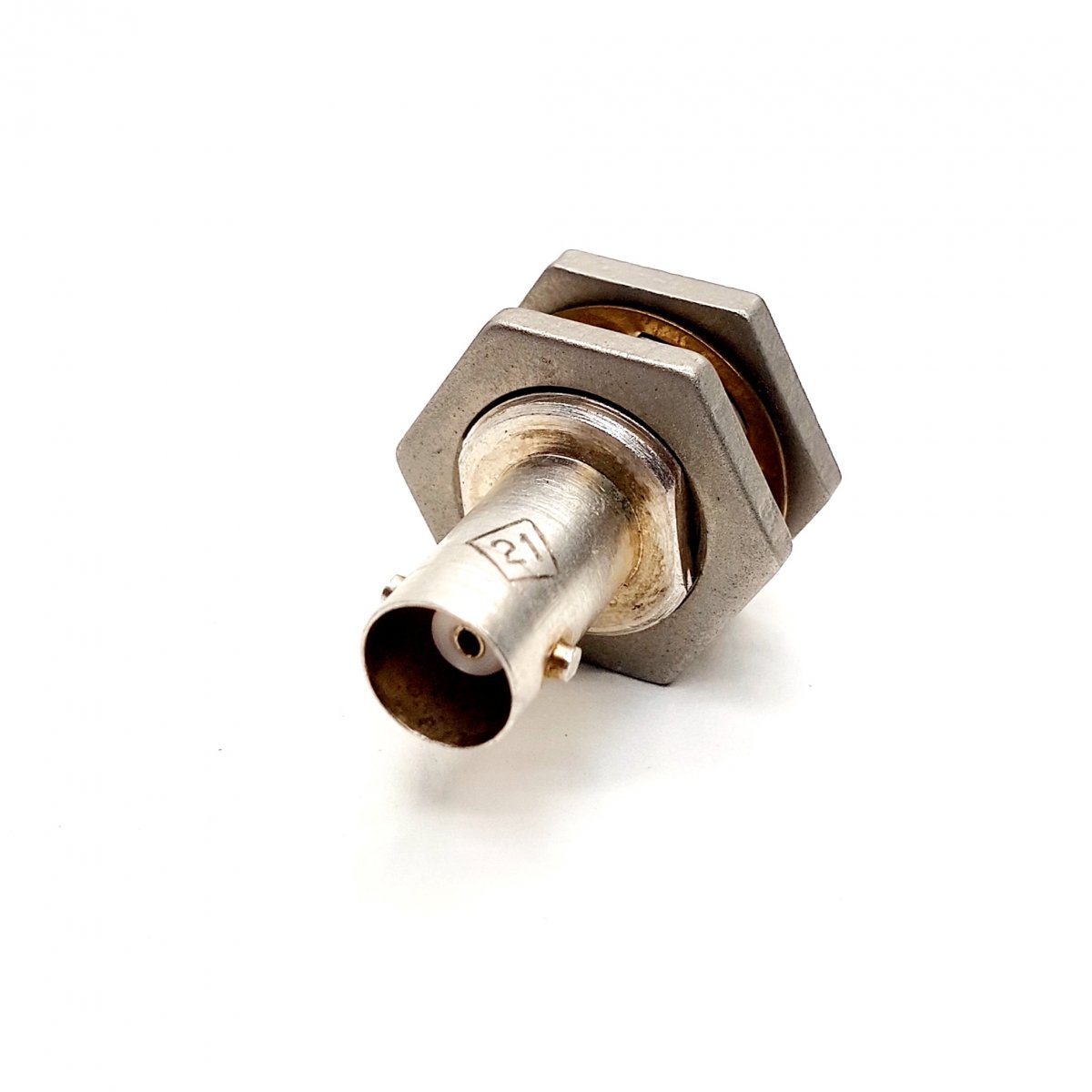

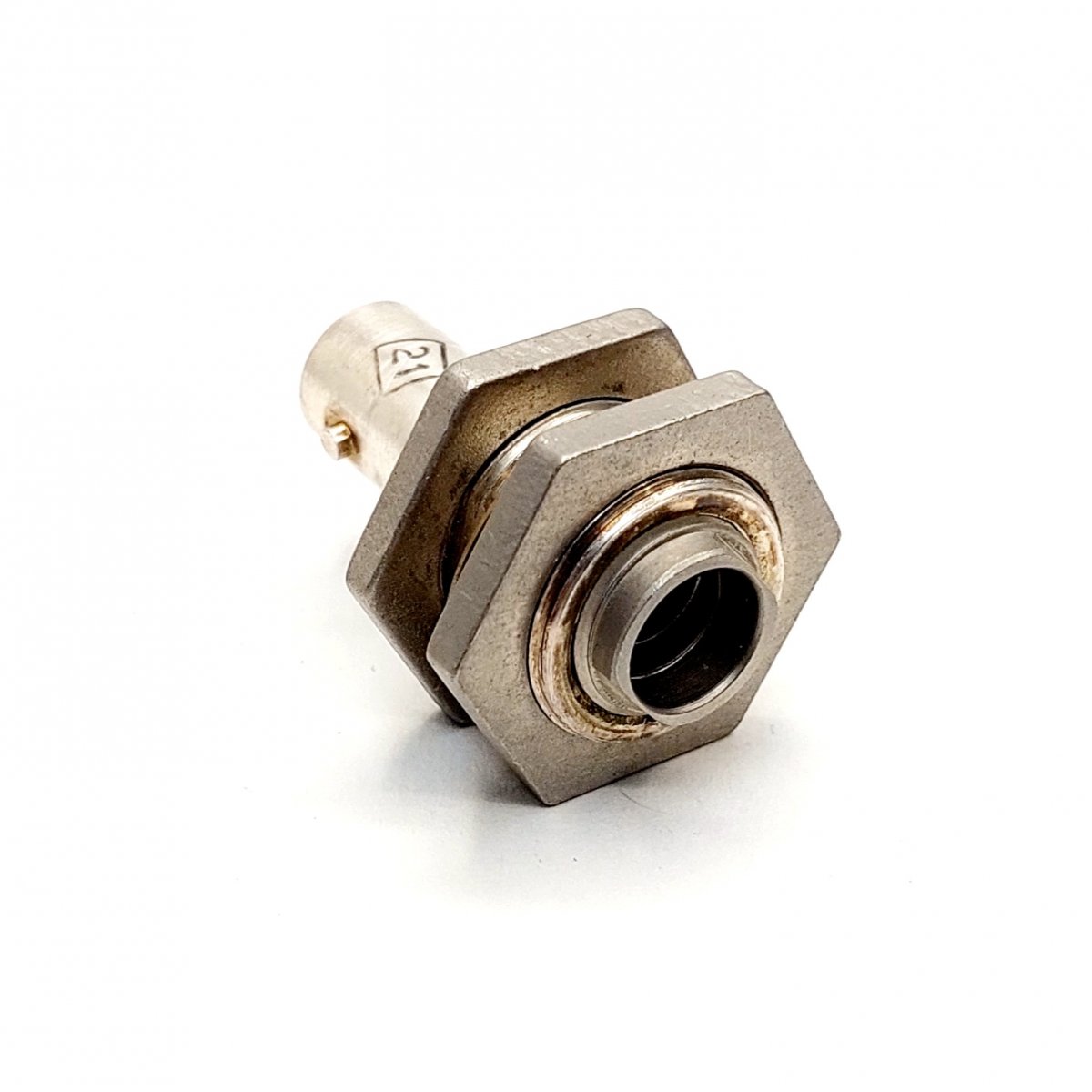

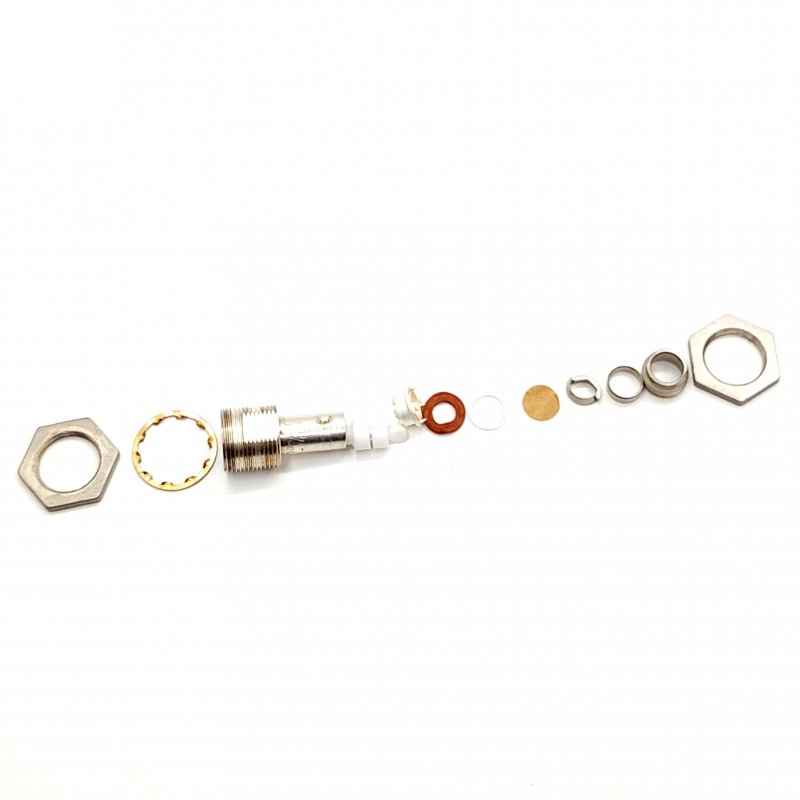

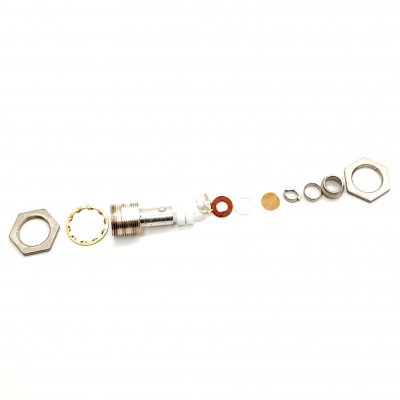

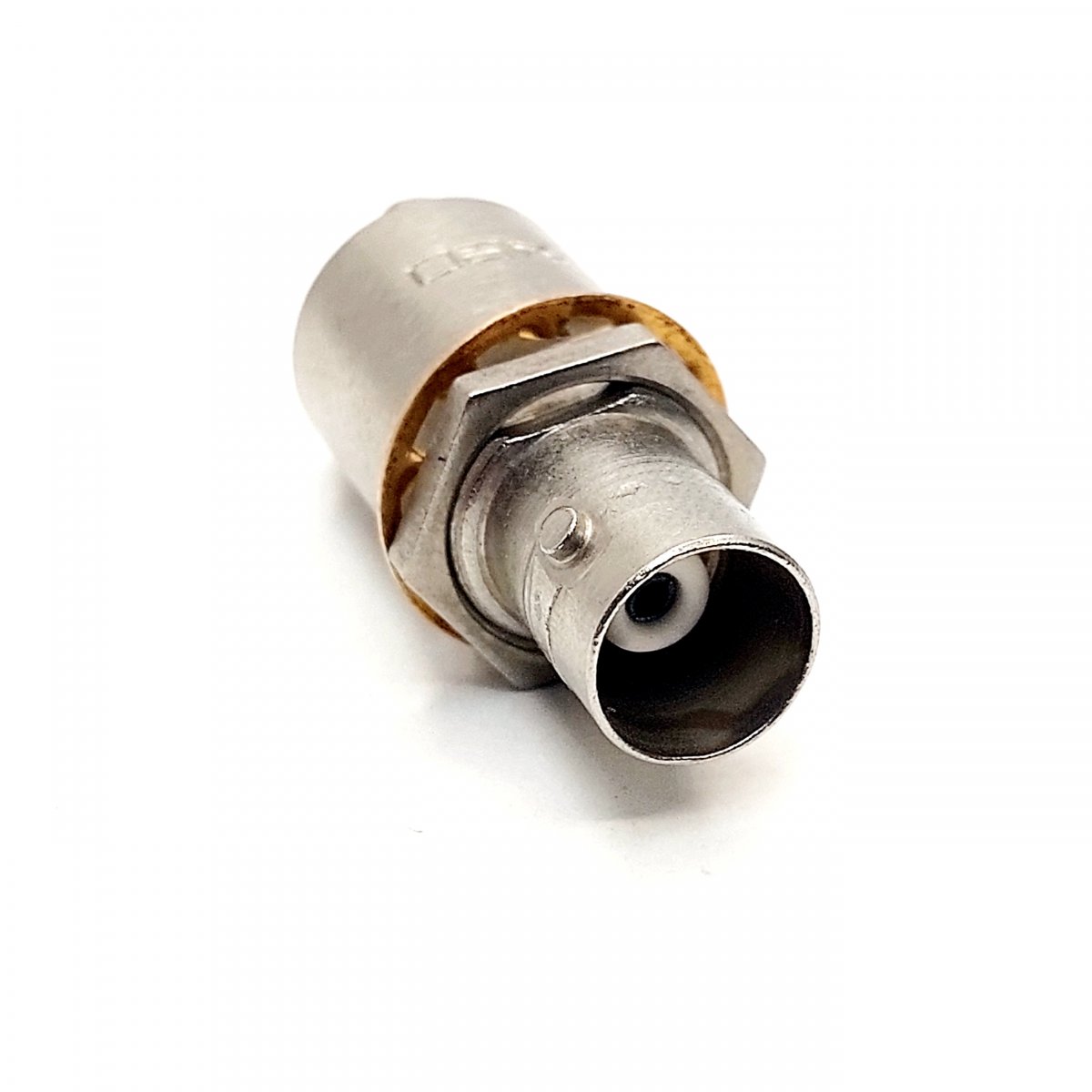

Разъем ВЧ СР-50-1ФВ female (гнездо) на кабель марок РК50-2-21, РК50-2-22 и их аналоги.
СР-50-1ФВ — это приборно-кабельная розетка, предназначенная для соединения двух разъёмов в электрических цепях радиочастотных трактов. Она используется в аппаратуре общего и специального назначения для соединения и разъединения электрических цепей (кабелей, узлов и блоков).
Характеристики:
-
Тип разъёма: розетка.
-
Волновое сопротивление: 50 Ом.
-
Диапазон рабочих частот: от 0 до 10 ГГц (10 000 МГц).
-
Рабочее напряжение (амплитудное) в нормальных условиях: 500 В.
-
Тип соединения: байонетный.
-
Материал корпуса: латунь с никелевым покрытием.
-
Материал контактов: бронза с серебряным покрытием.
-
Материал изолятора: фторопласт.
-
Количество сочленений-расчленений: 500.
-

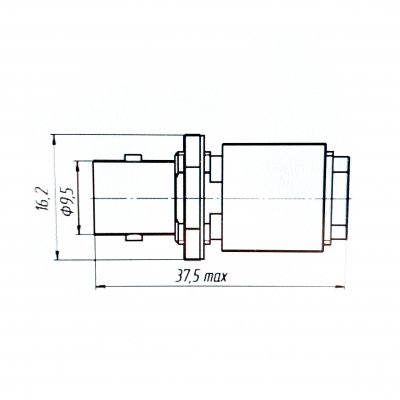

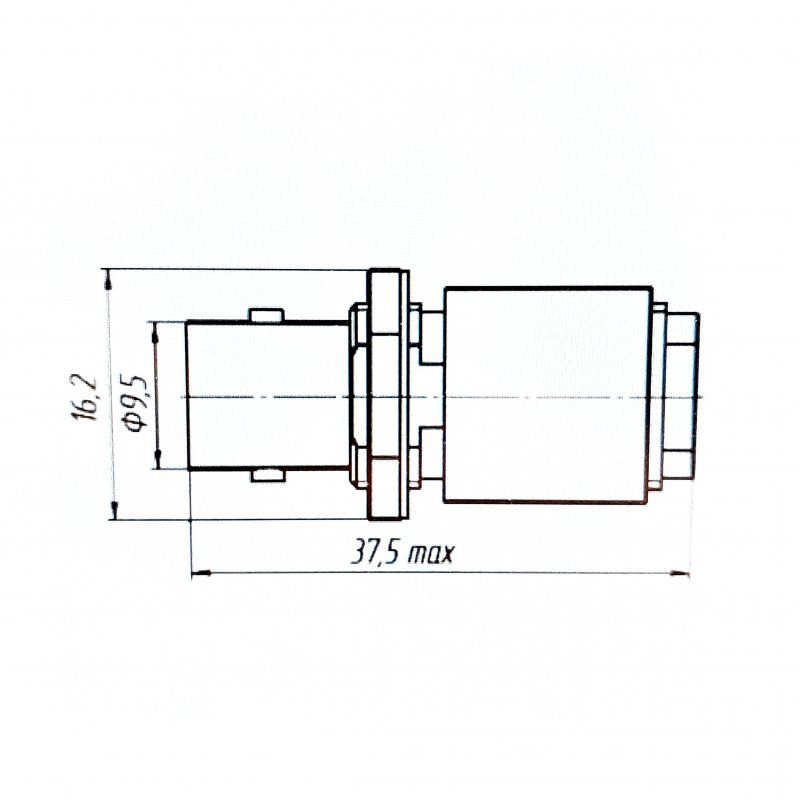

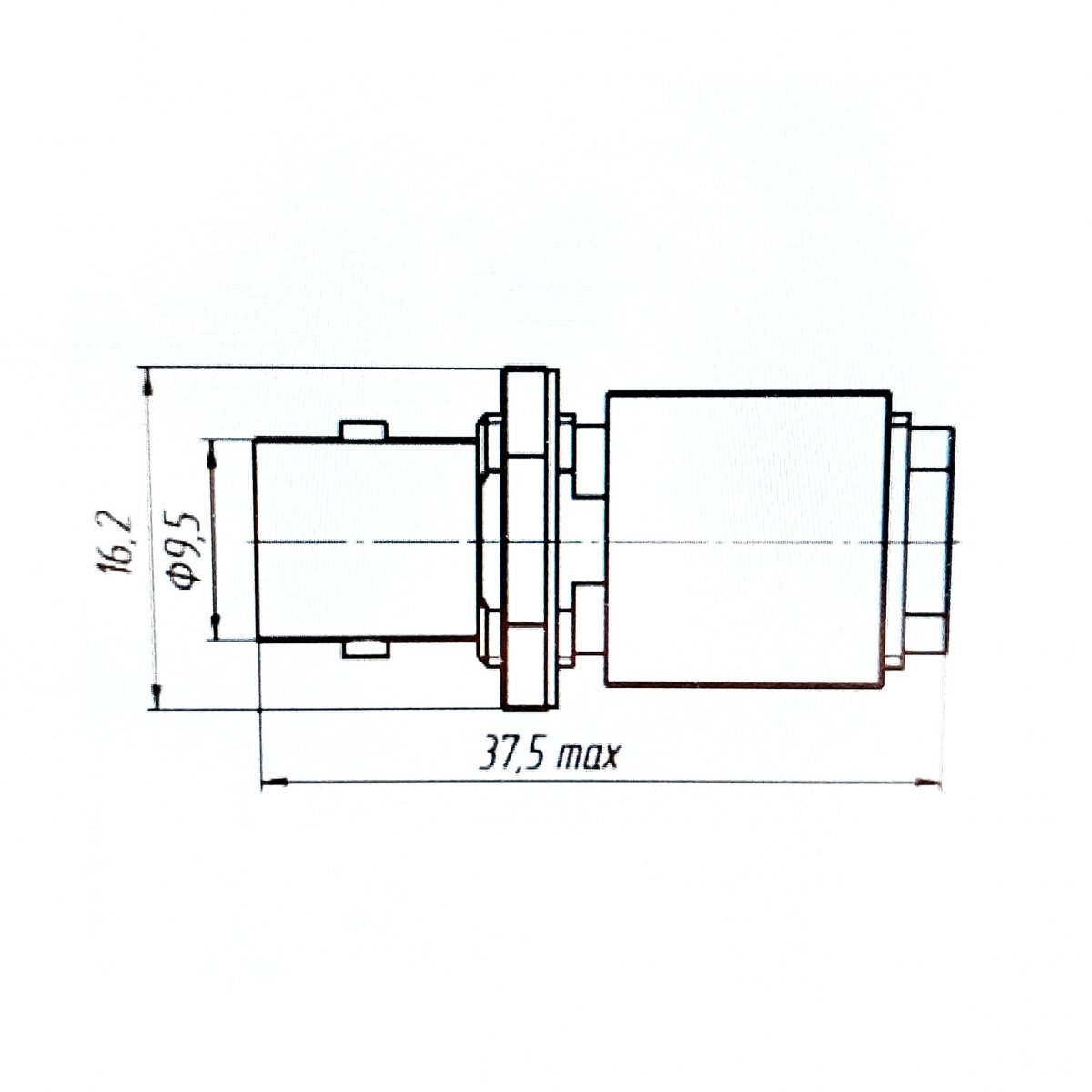

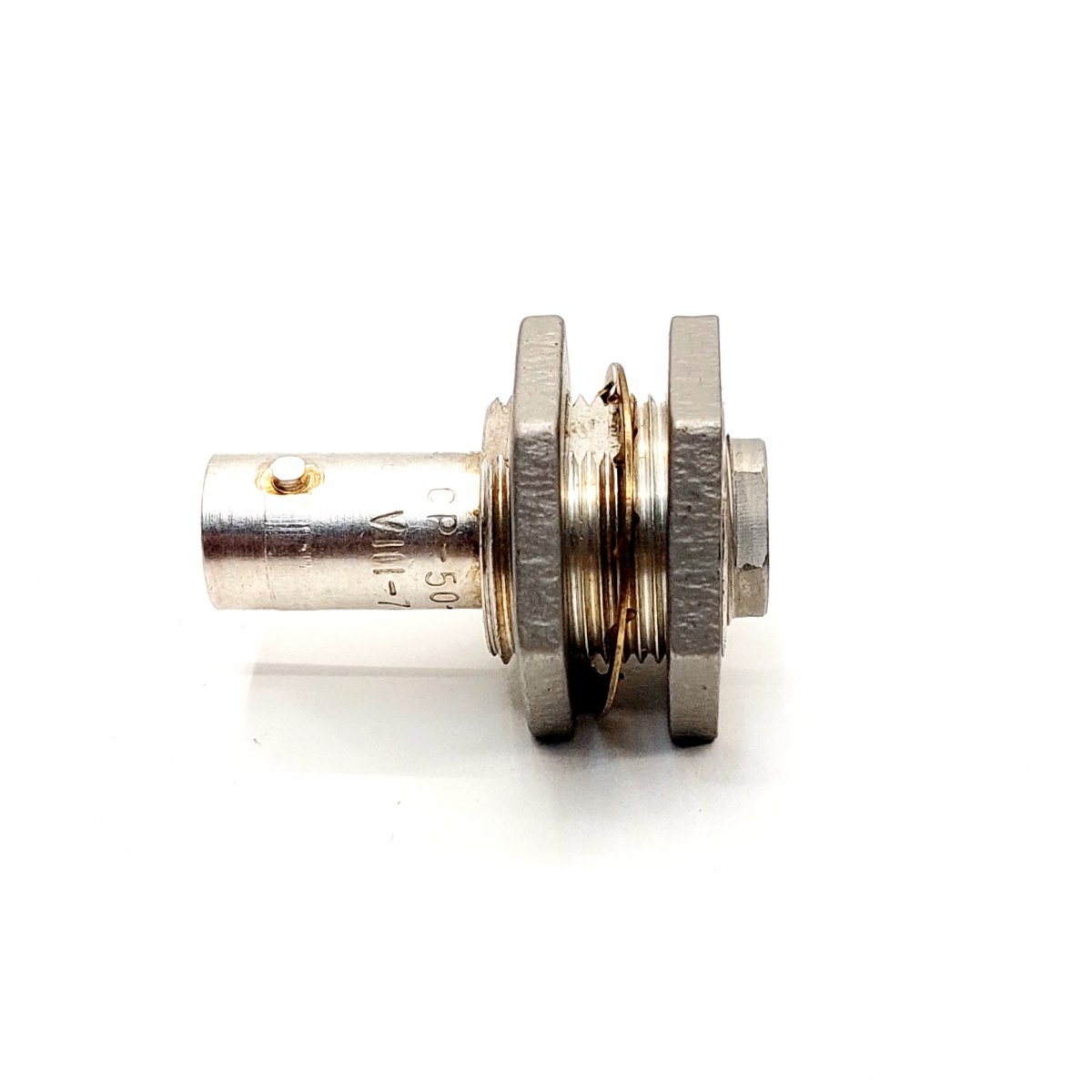

Габариты (длина/ширина/высота): 37,5 × 16,2 × 16,2 мм.
-
Масса: 17 гр.
-
Диапазон рабочих температур: от -60 °C до +155 °C.
-
Относительная влажность: до 98% при температуре +35 °C.
Разъём СР‑50‑1ФВ совместим с современными коаксиальными кабелями, имеющими волновое сопротивление 50 Ом и диаметр по изоляции 2,0 мм. Это ключевое требование для механической и электрической совместимости.
