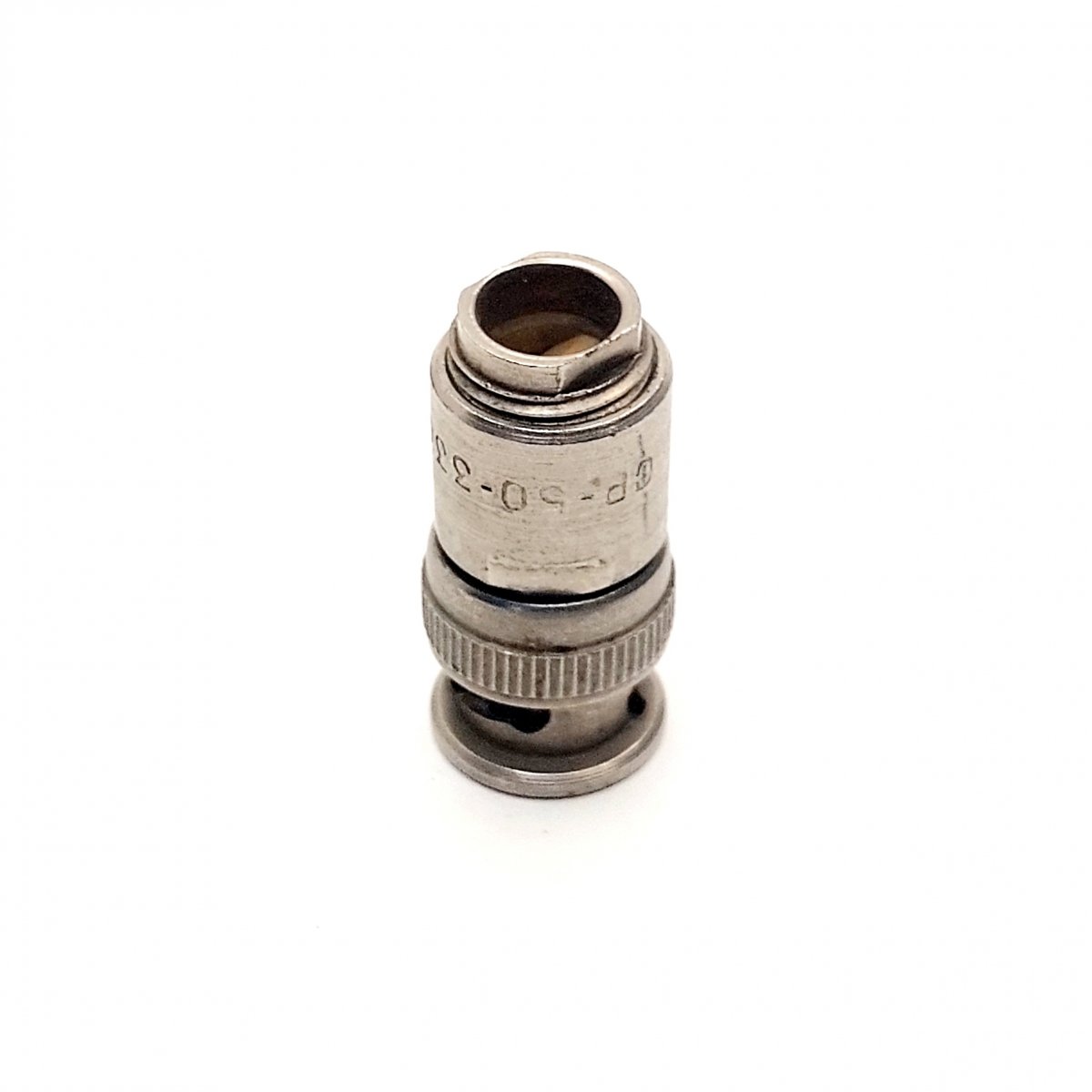

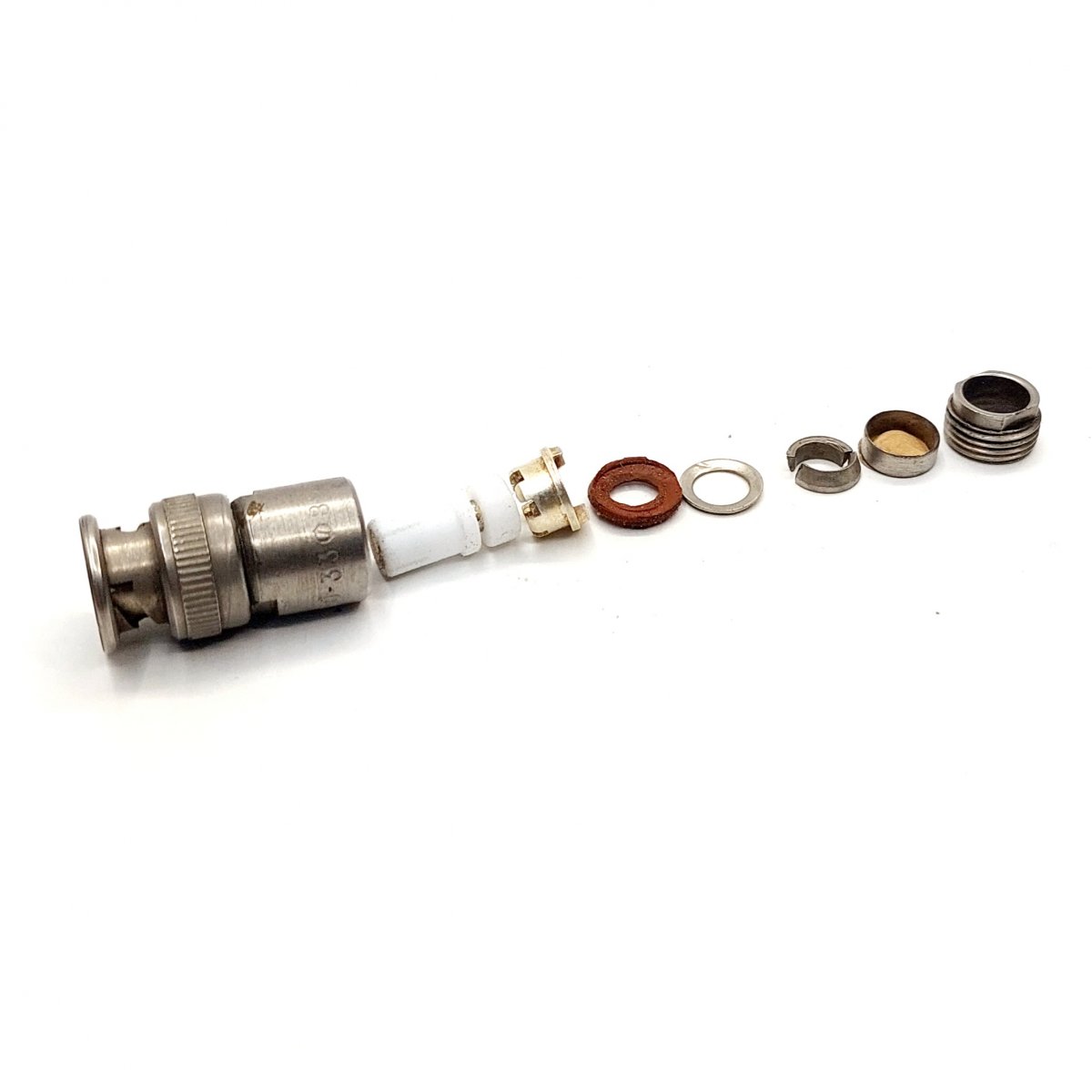

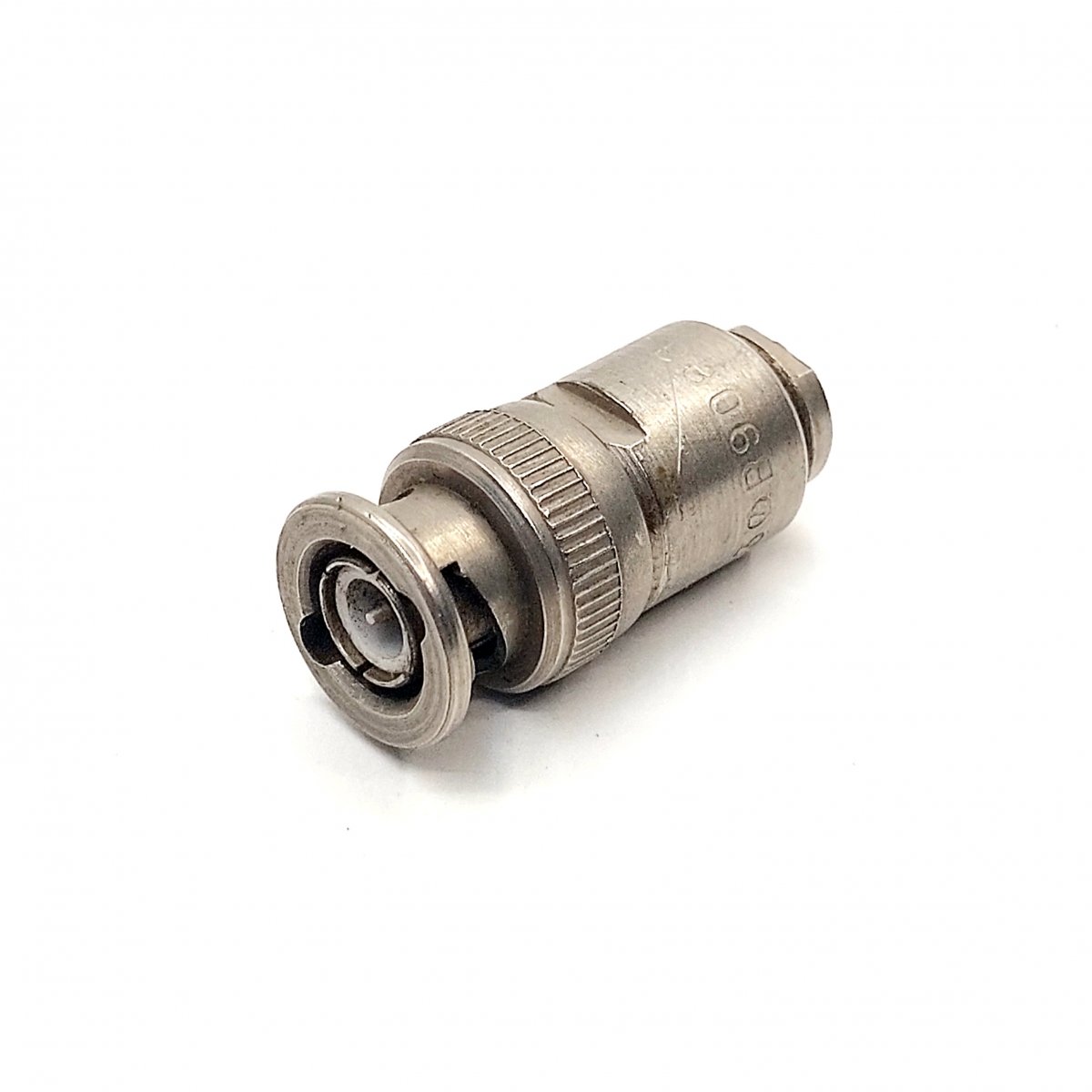

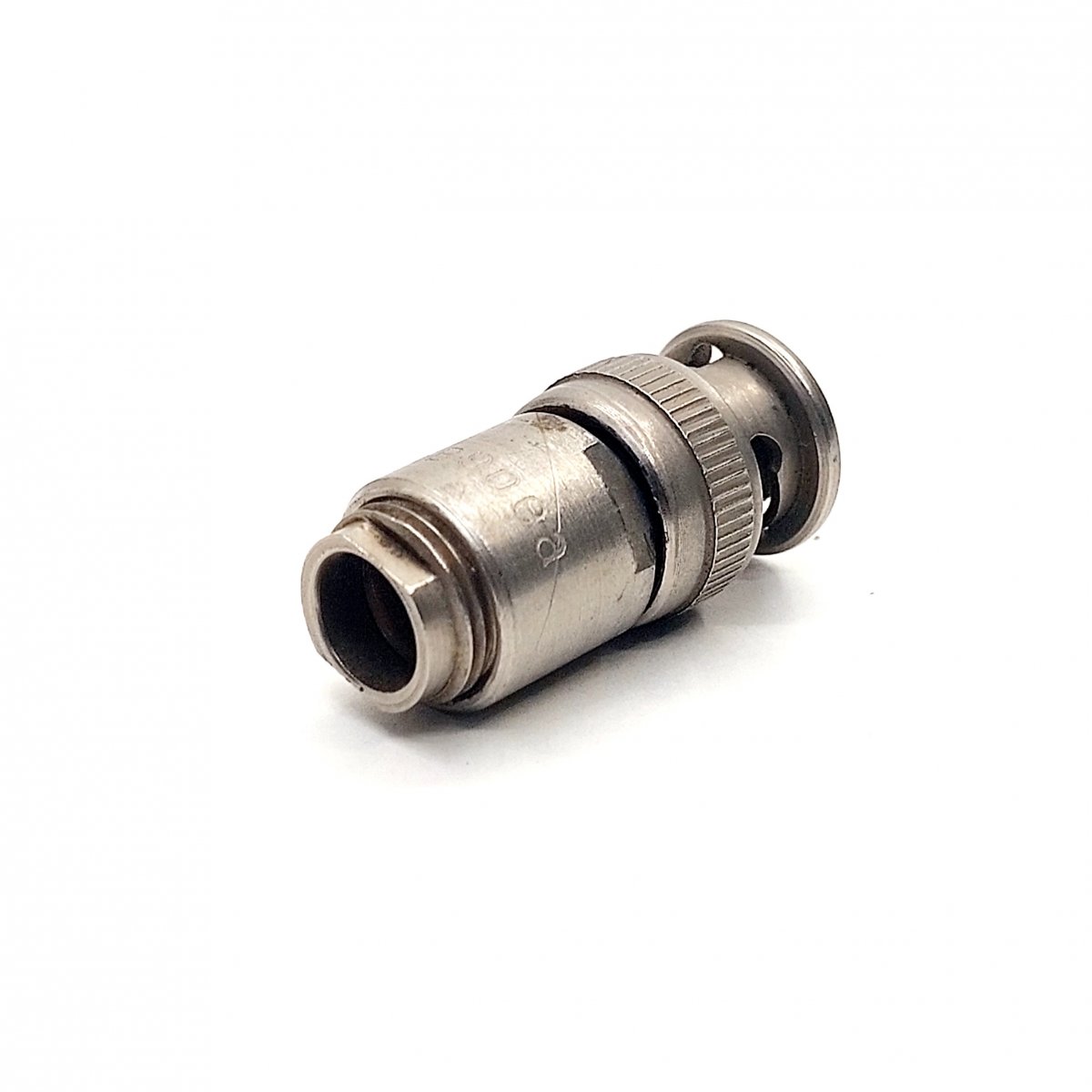

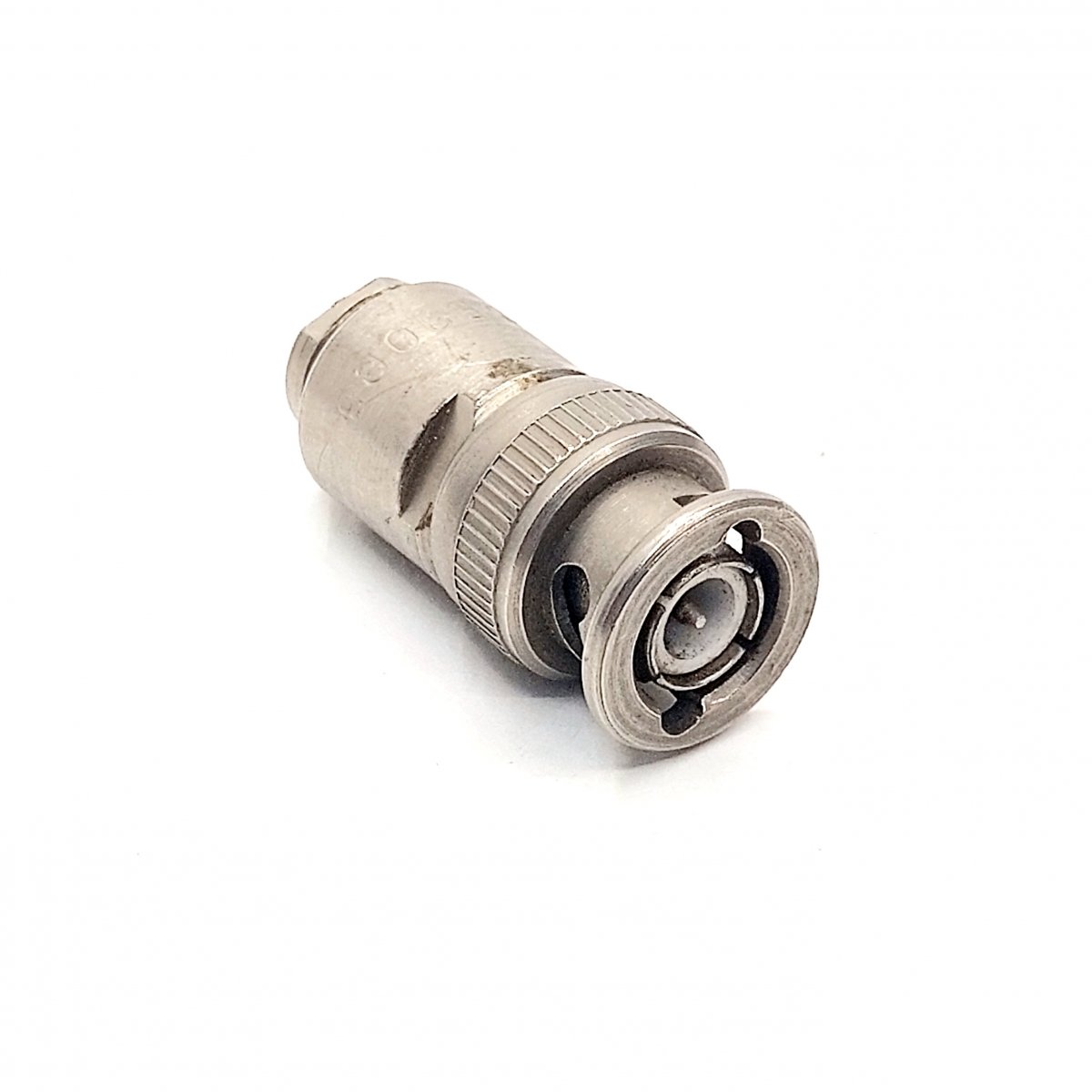

Разъем ВЧ СР-50-74ФВ92 male (штекер) на кабель марок РК50-2-21, РК50-2-22 и их аналоги.
СР-50-74ФВ — это радиочастотный коаксиальный соединитель (вилка кабельная прямая) с байонетным способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10 ГГц (10 000 МГц). Применяется для соединения и разъединения электрических цепей радиочастотных трактов (кабелей, узлов и блоков) в электронной аппаратуре общего и специального назначения.
Характеристики:
-
Волновое сопротивление: 50 Ом.
-
Предельная частота: 10 ГГц.
-
Рабочее напряжение в нормальных условиях: 500 В.
-
Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: 0,01 Ом.
-
Материал корпуса: латунь, покрытие — никель.
-
Материал диэлектрика: фторопласт.
-
Габариты (длина/ширина/высота): 39,5/15,7/15,7 мм.
-
Диапазон рабочих температур: от -60 до +155 °C.
-
Количество сочленений-расчленений: 500.
-
Масса соединителя: 19 гр.
-
Размер: 32 х 15 мм.
Конкретная марка кабеля зависит от условий эксплуатации, длины линии, требуемого уровня потерь и других факторов. В технической документации к разъёму или в проектах обычно указывается совместимый тип кабеля.
