Ремонт плата управления Tennant T 500 .
Здравствуйте, информация для Клиента.

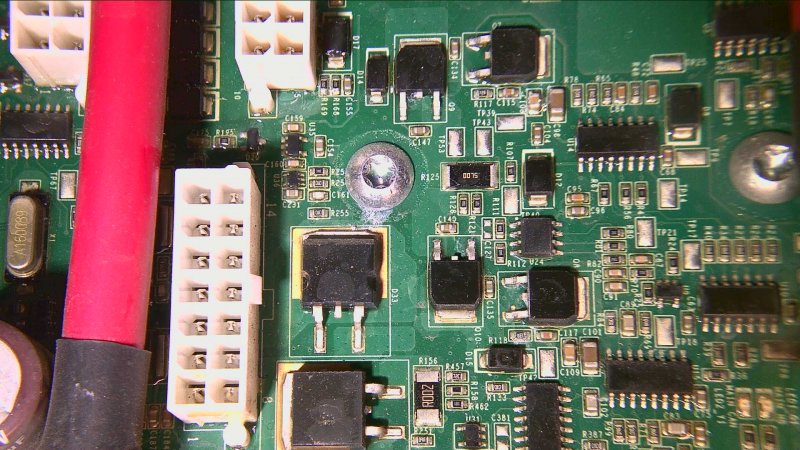

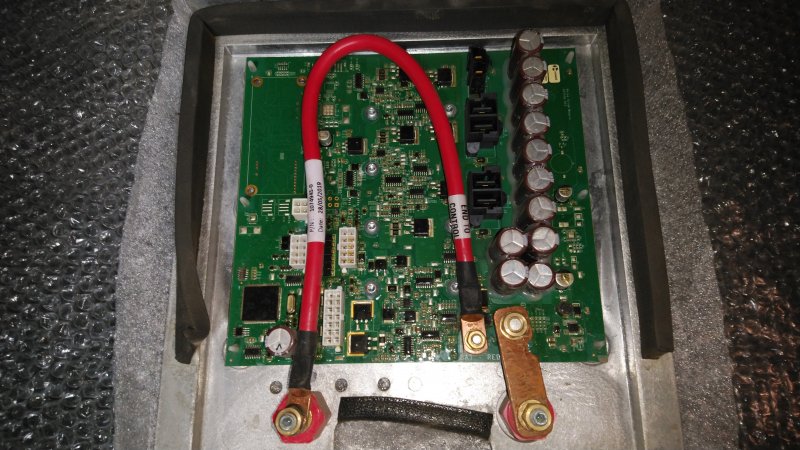

Блок поступил в сервис с диагностической ошибкой по блоку управления в силовой части.

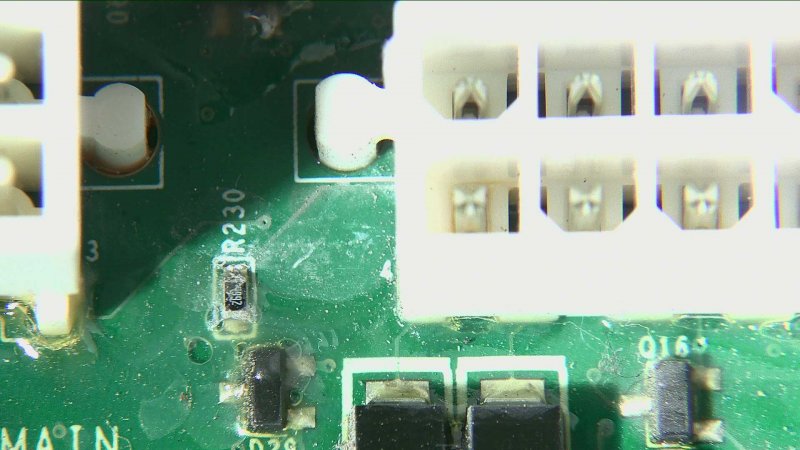

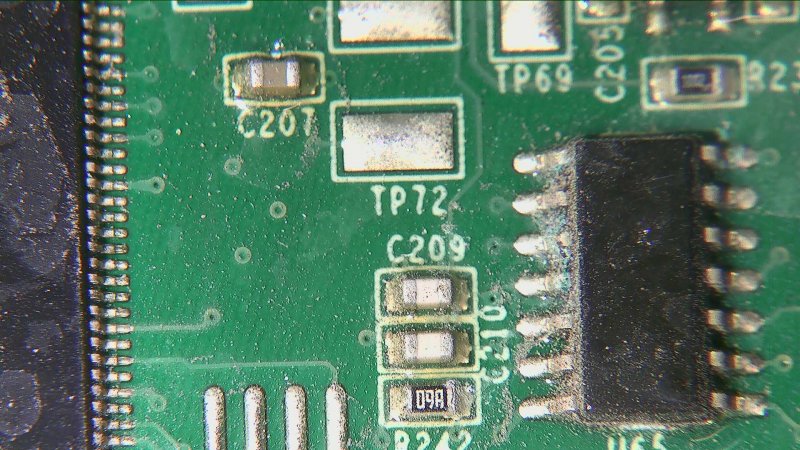

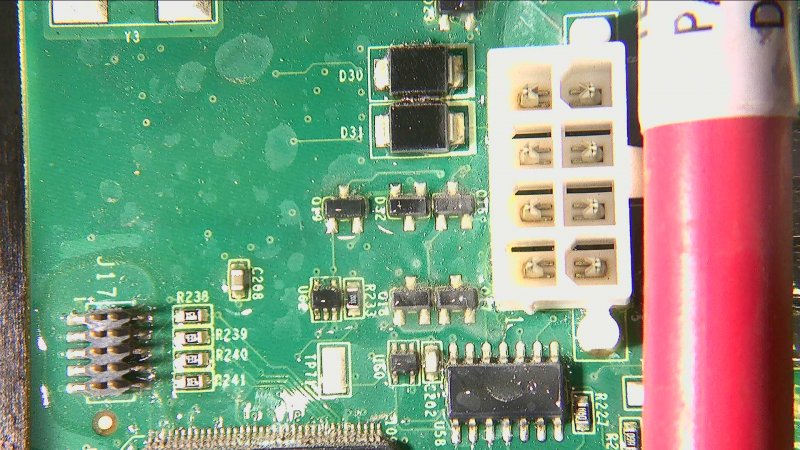

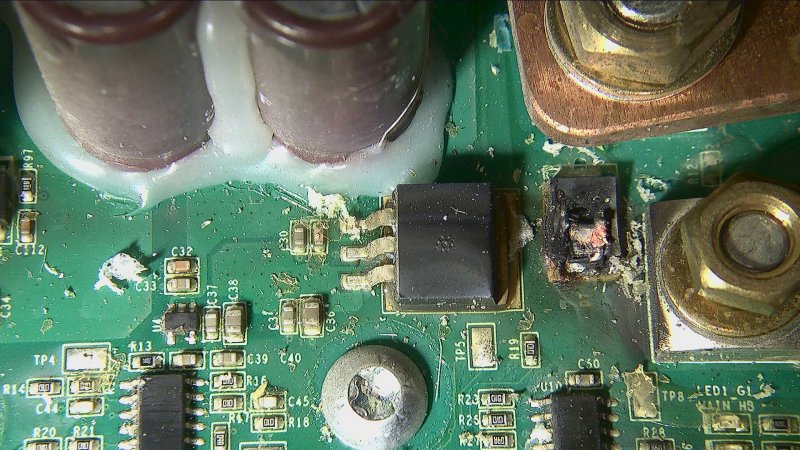

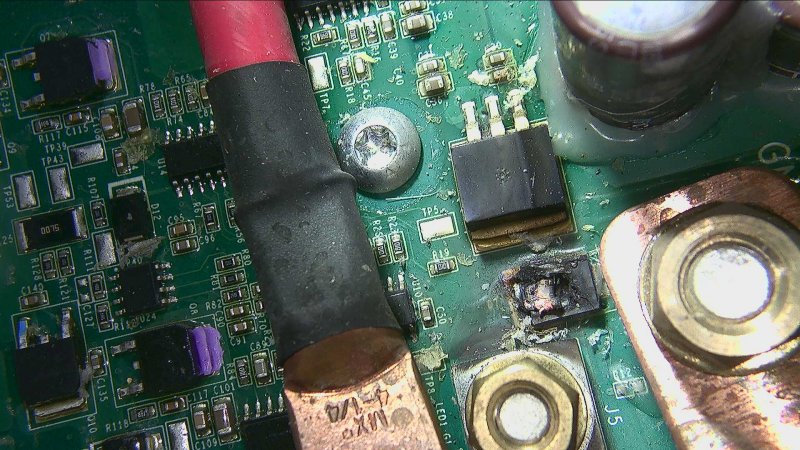

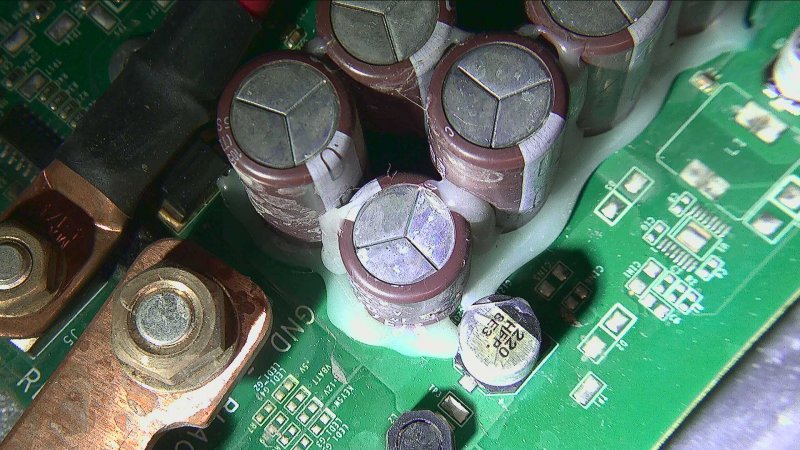

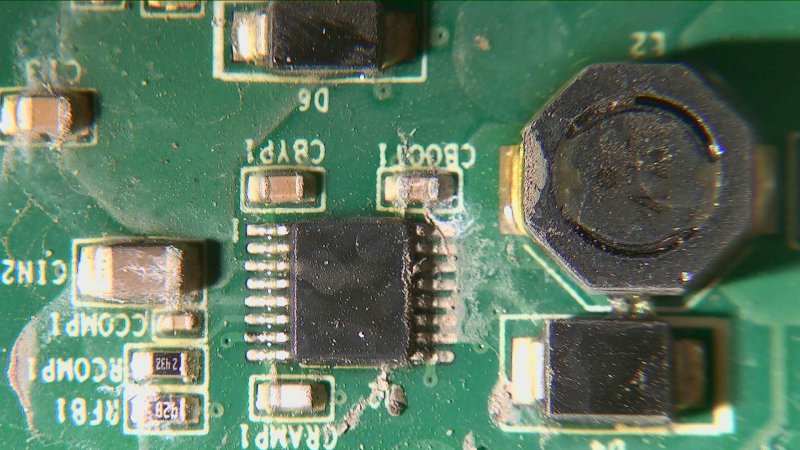

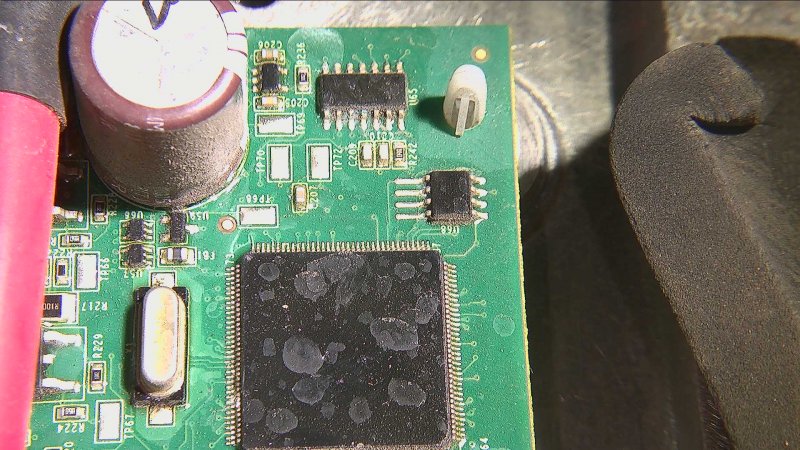

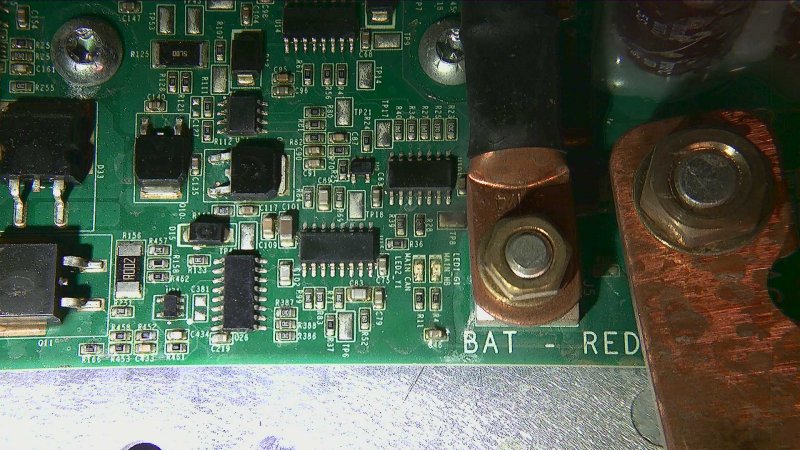

Осмотр платы показал коррозийные отложения на выводах микросхем в начальной стадии, сгоревший защитный диод (возможная причина выясняется ).

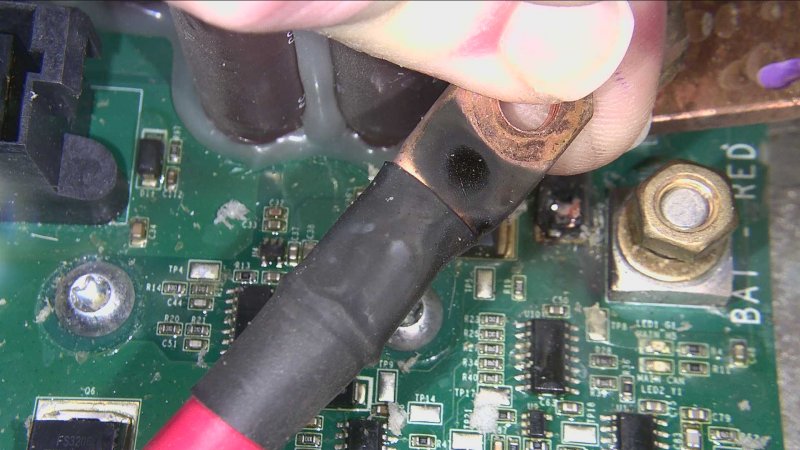

Корроткое замыкание силового выхода питания двигателем щётки. В данный момент плата находится на детальной диагностике.

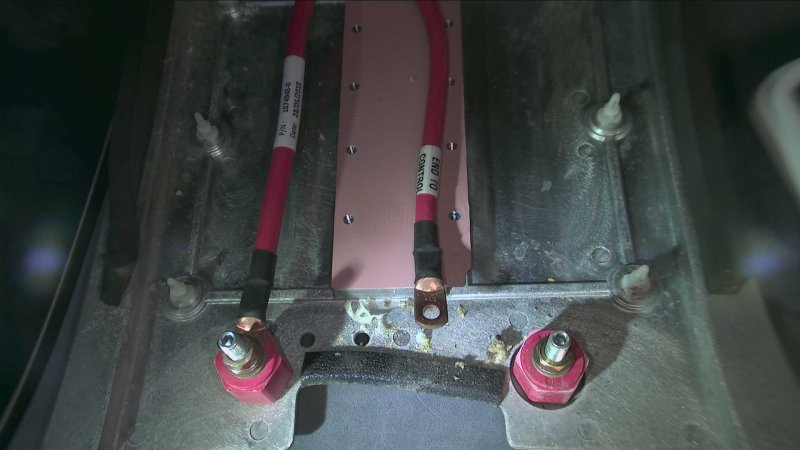

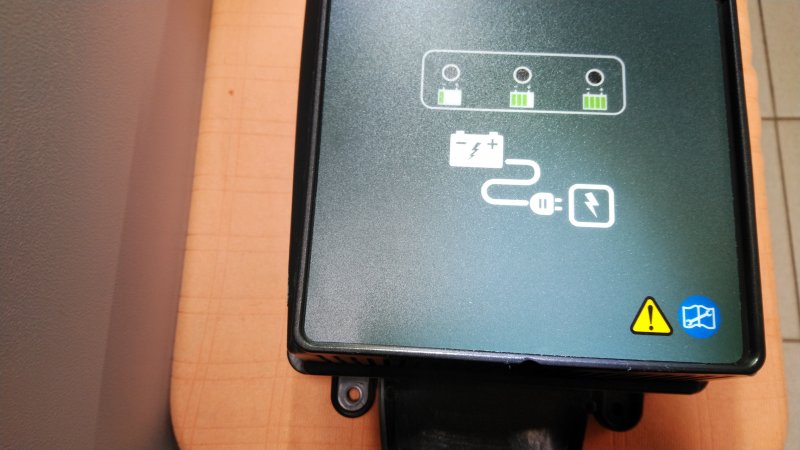

Диагностика показала, что TVS диод сгорел из-за замены "стоковых" аккумуляторов на не поддерживаемый тип аккумулятора внутренним зарядным устройством ПМ . Как вариант использования не поддерживаемого типа батарей, использовать для их зарядки внешнее зарядное устройство .

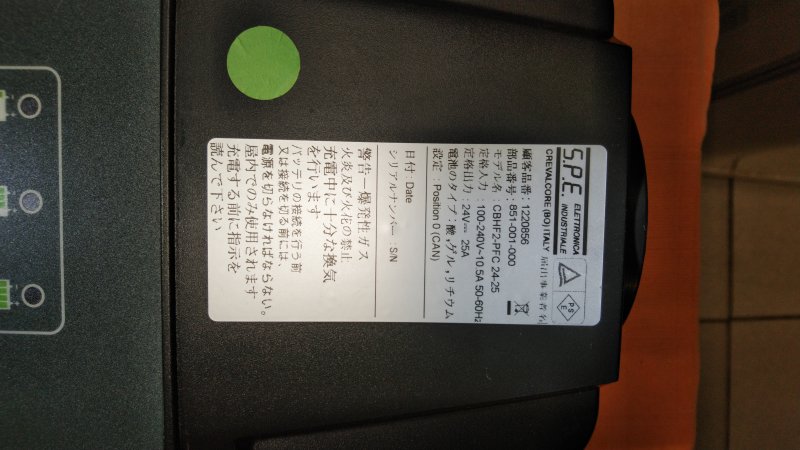

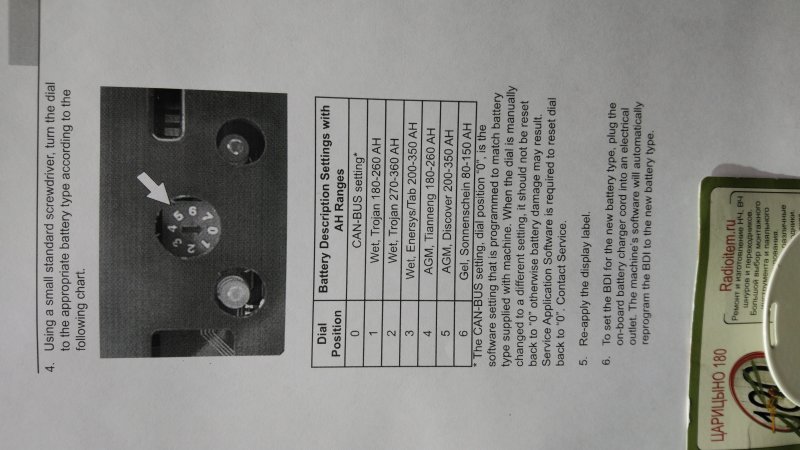

Типы поддерживаемых аккумуляторов внутренним зарядным устройством ПМ приведены на фото. Буть те осторожны в использовании не совместимых аккумуляторов, это приведёт к негативным воздействиям на ПМ, (выхода из строя БУ и возгоранию)
По пунктам :
1. Разборка, химчистка (грязь, пыль, графен. старая термопаста).
2. Измерительная компонентная диагностика, определение вышедших из нормального функционирования компонентов
3. Поиск оригинальных комплектующих, если позиция *под заказ*
4. Поиск оригинальной замены по даташитам и наличию оказался не простым делом
5. Доставка выбранных комплектующих
6. Проверка комплектующих по характеристикам в соответствии их даташиту
7. Подборка комплектующих для параллельного включения, при не совпадении параметров, вторая доставка и заказ комплектующих для подбора *пары*
8. Установка (снятие не исправных) подобранных комплектующих, вместо вышедших
9. Проверка включением на формальное функционирование без нагрузки, замеры осциллографом
10. Сборка радиаторов охлаждения с новой термопастой MOLYKOTE, скрутка болтовых соединений с фиксацией полимерным герметиком
11. Гарантия только на заменённые компоненты, типовая 3 месяца.
