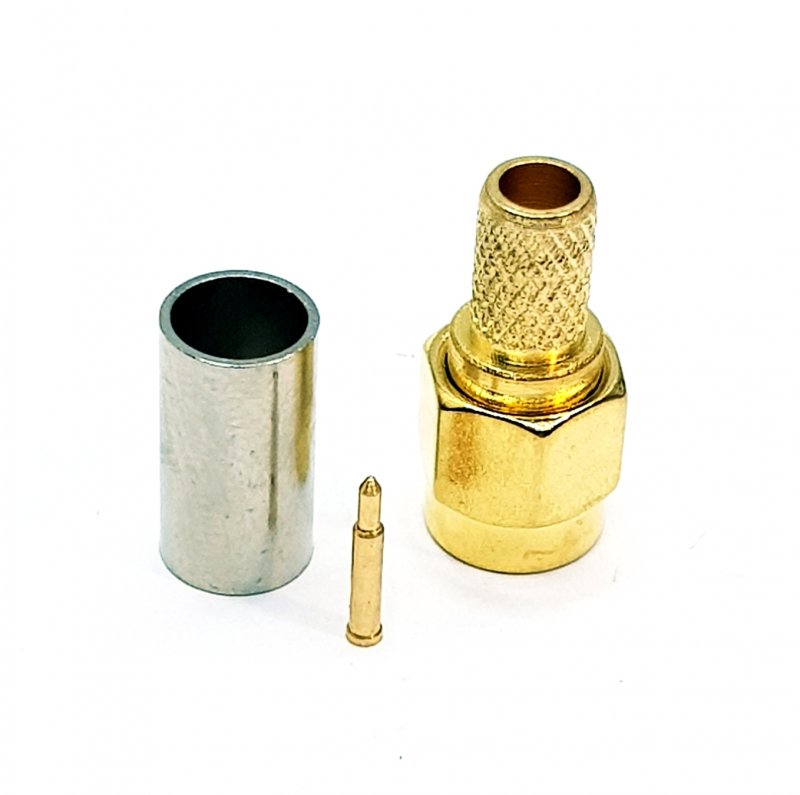

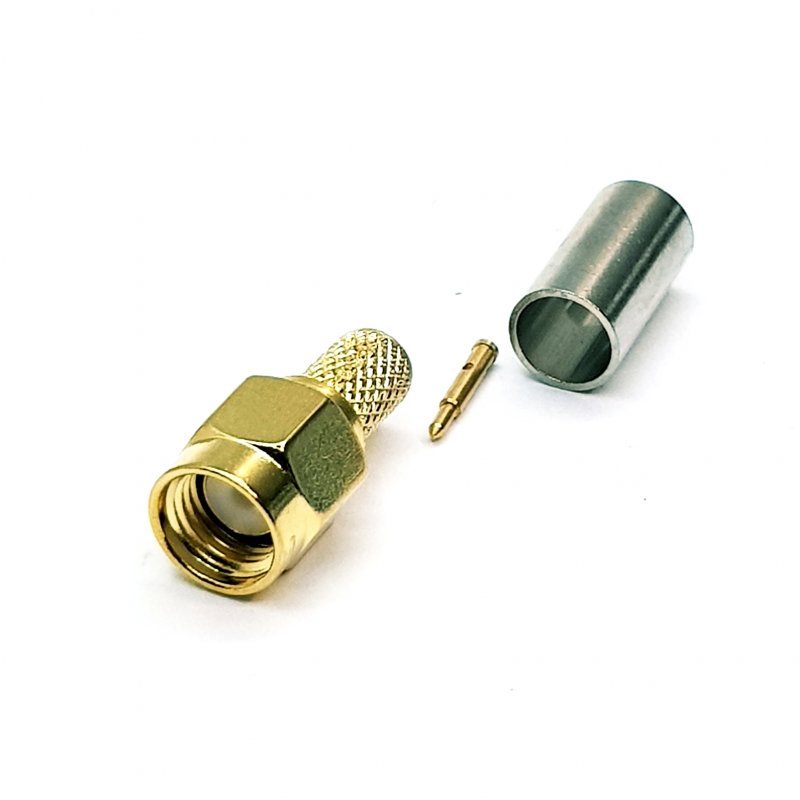

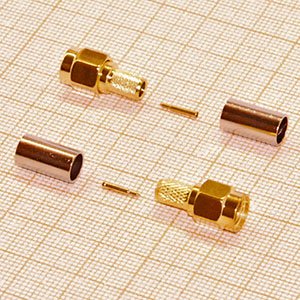

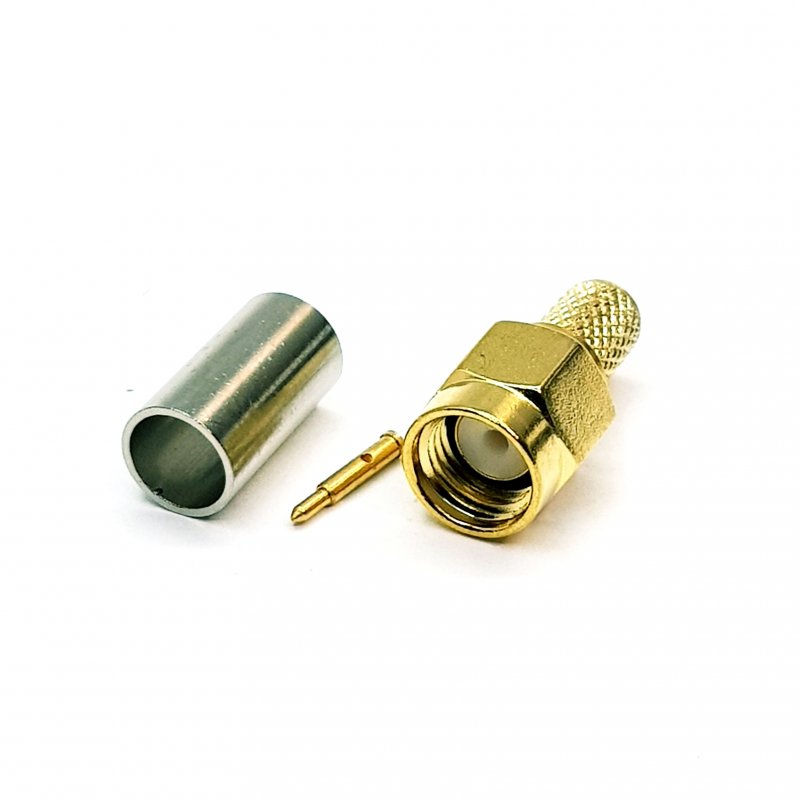

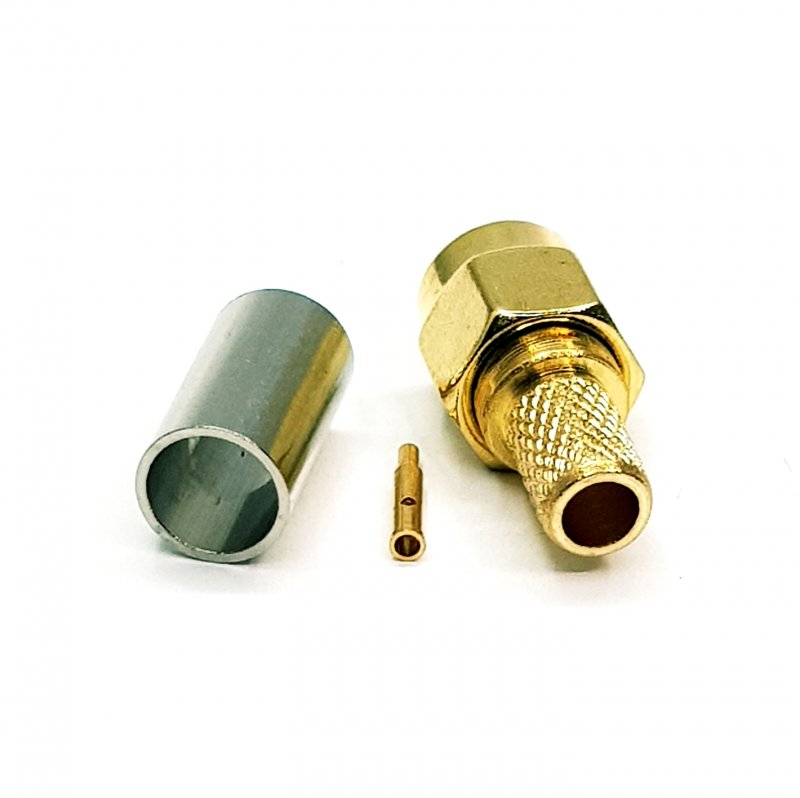

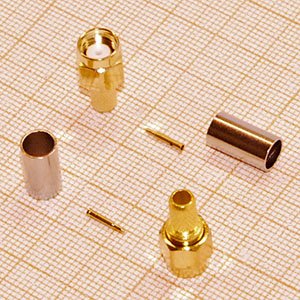

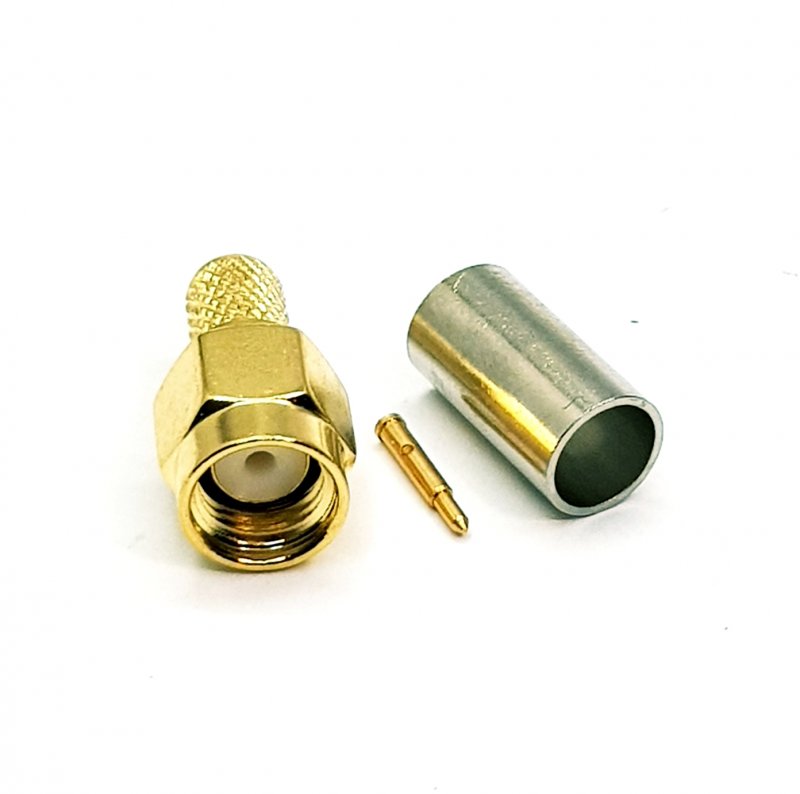

ВЧ разъем S-111F SMA male (штекер) обжимной на кабель RG-58 (10 штук).
Высокочастотный разъем SMA штекер обжимной, устанавливается на коаксиальный кабель RG-58 50 Ом и его аналоги.
Метод монтажа комбинированный:
-
Оплётку кабеля фиксируют обжимом: на оболочку надевают гильзу из комплекта и деформируют её специальным инструментом (кримпером).
-
Центральный контакт (позолоченную иглу, pin) нужно напаять на центральную жилу кабеля до того, как соберёте корпус разъёма.
-
После обжима для защиты места перехода кабеля в разъём обычно используют отрезок термоусадки из комплекта: его надвигают на стык и нагревают.
Характеристики:
- Волновое сопротивление: 50 Ом.
- Частотный диапазон: до 18 ГГц (DC–18 ГГц).
- Тип центрального контакта: штырь (игла).
- Диэлектрик: тефлон.
- Конструктивное исполнение: прямое (ось коннектора совпадает с осью кабеля).
Состав комплекта:
ВЧ разъем S-111F SMA male (штекер) обжимной на кабель RG-58 - 10 штук.
Цена указана за 1 шт.
