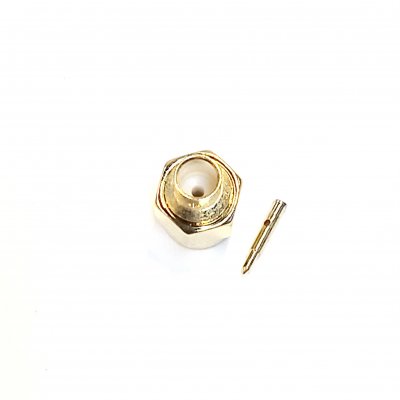

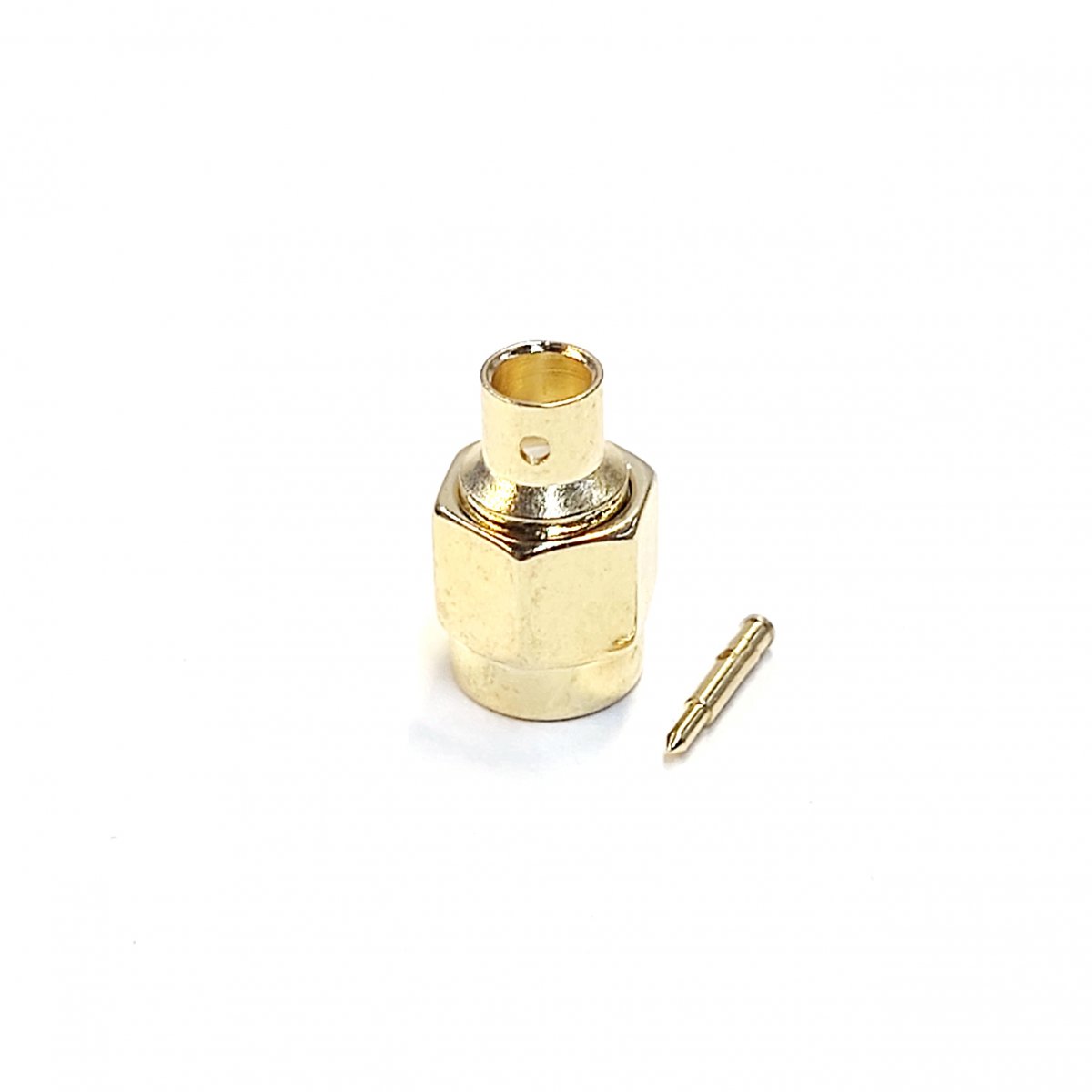

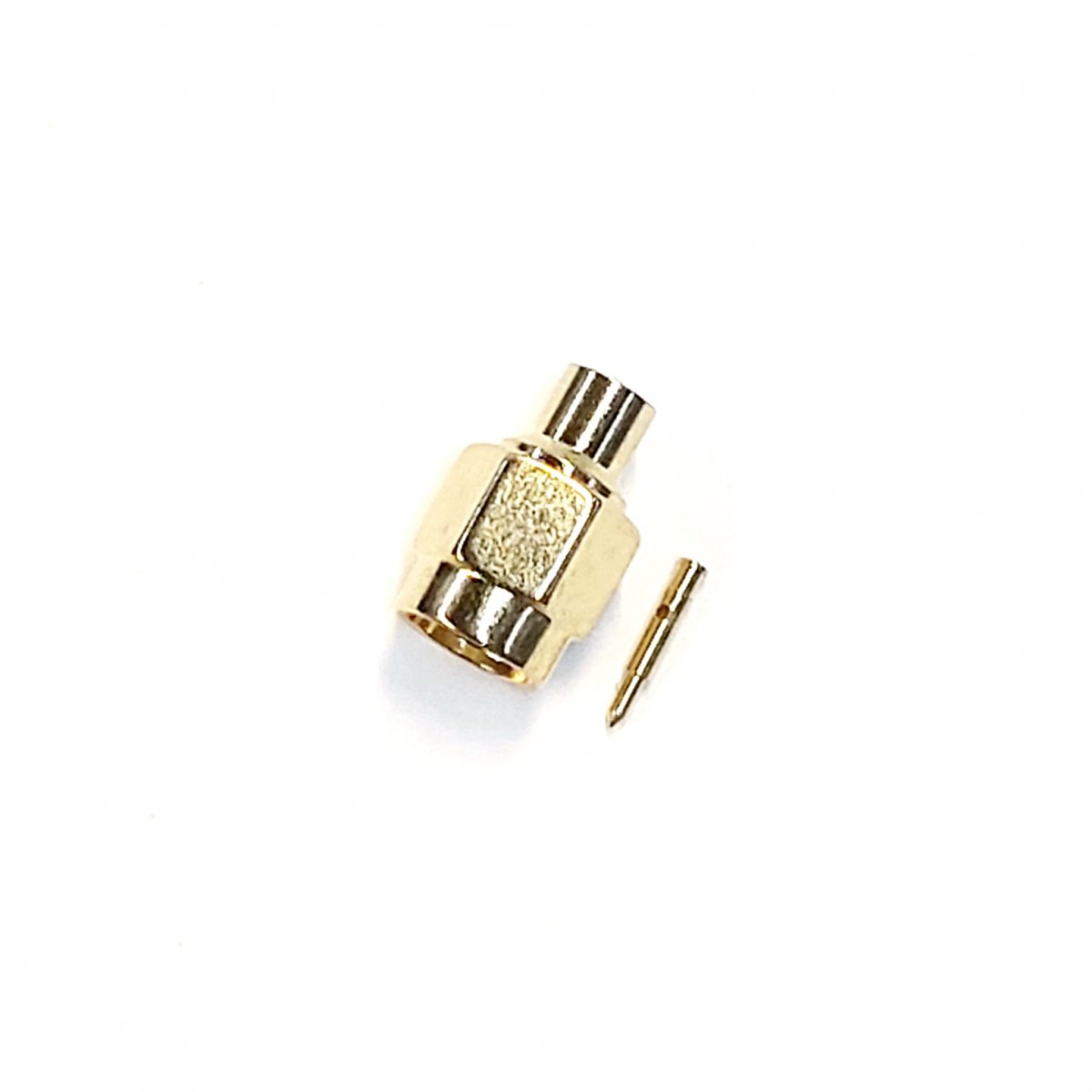

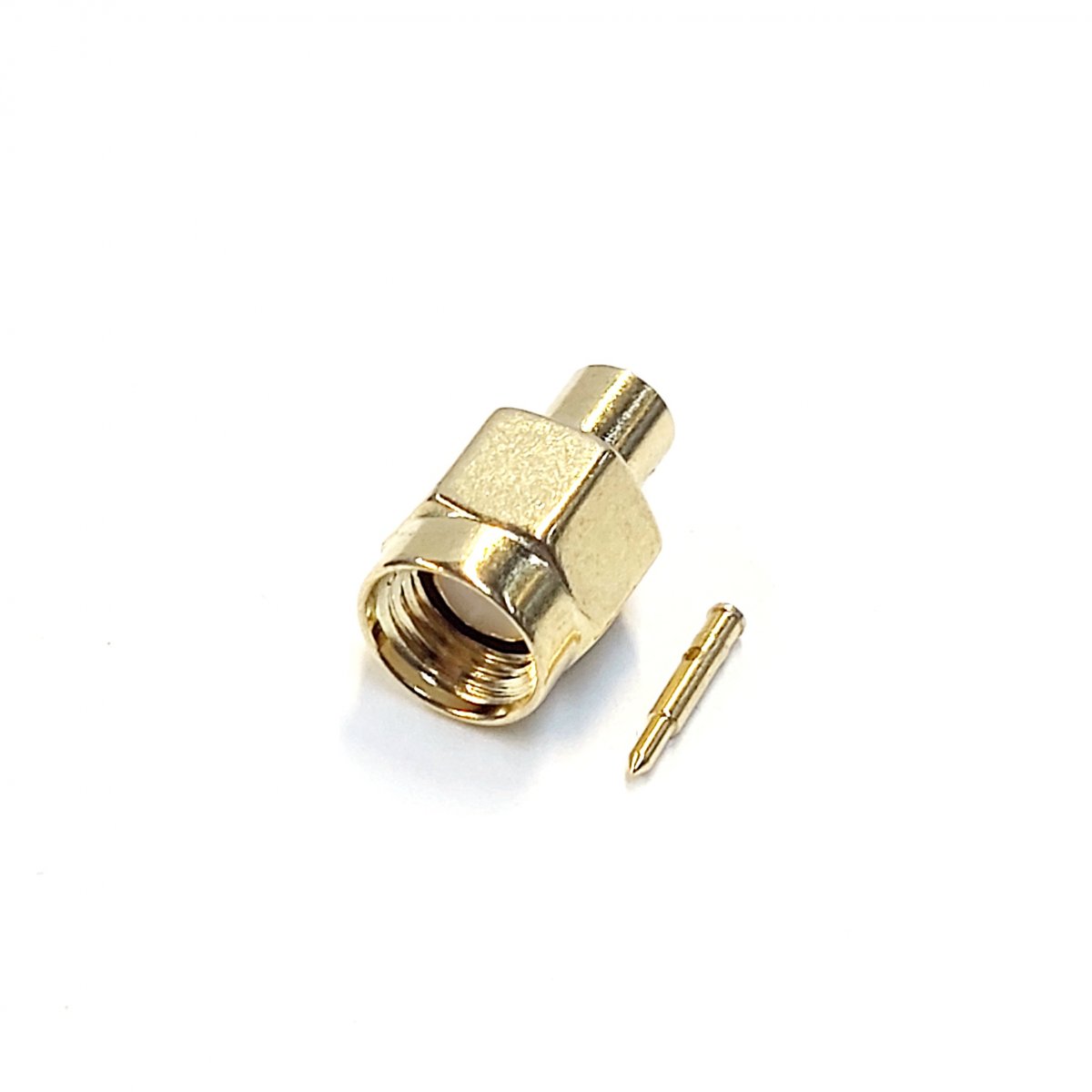

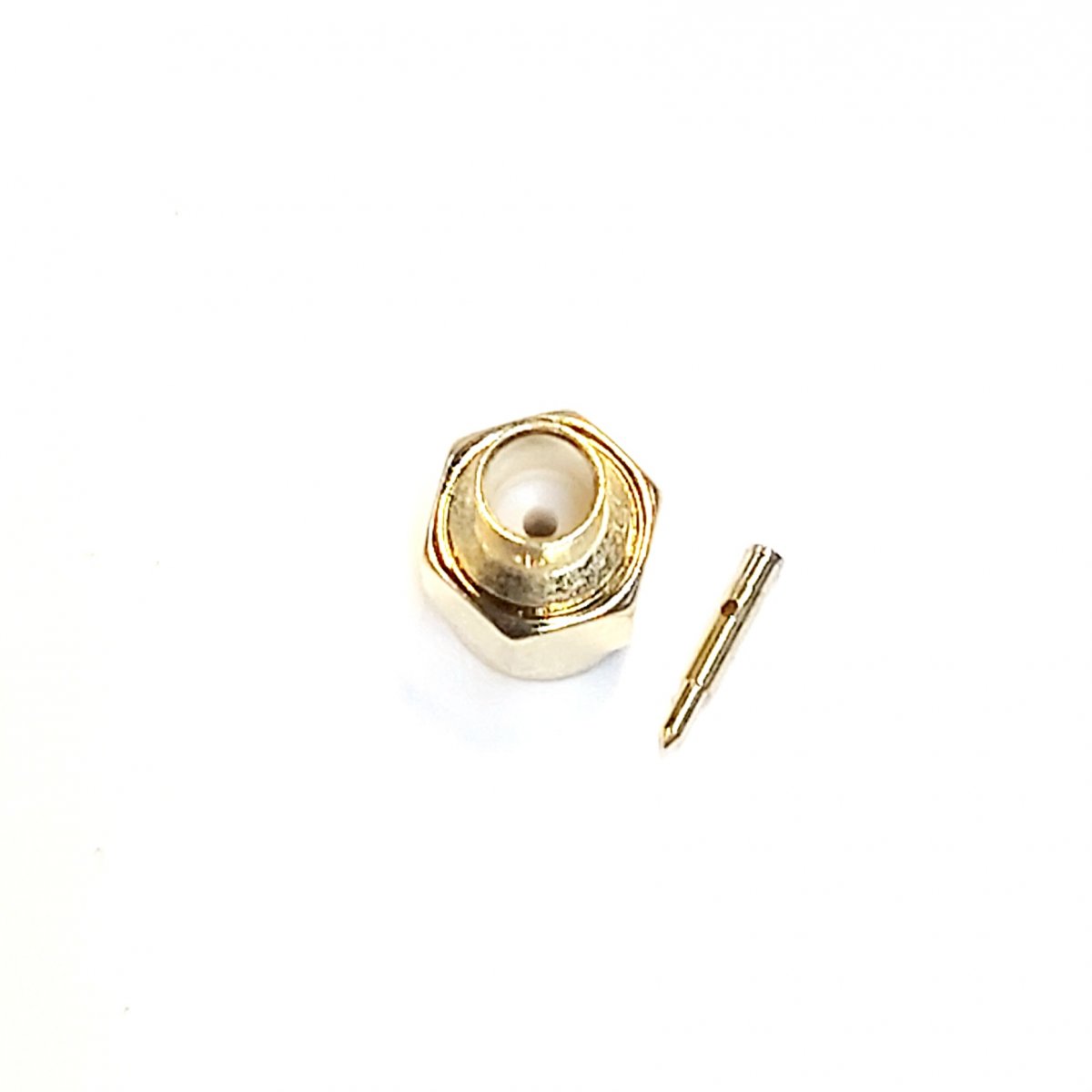

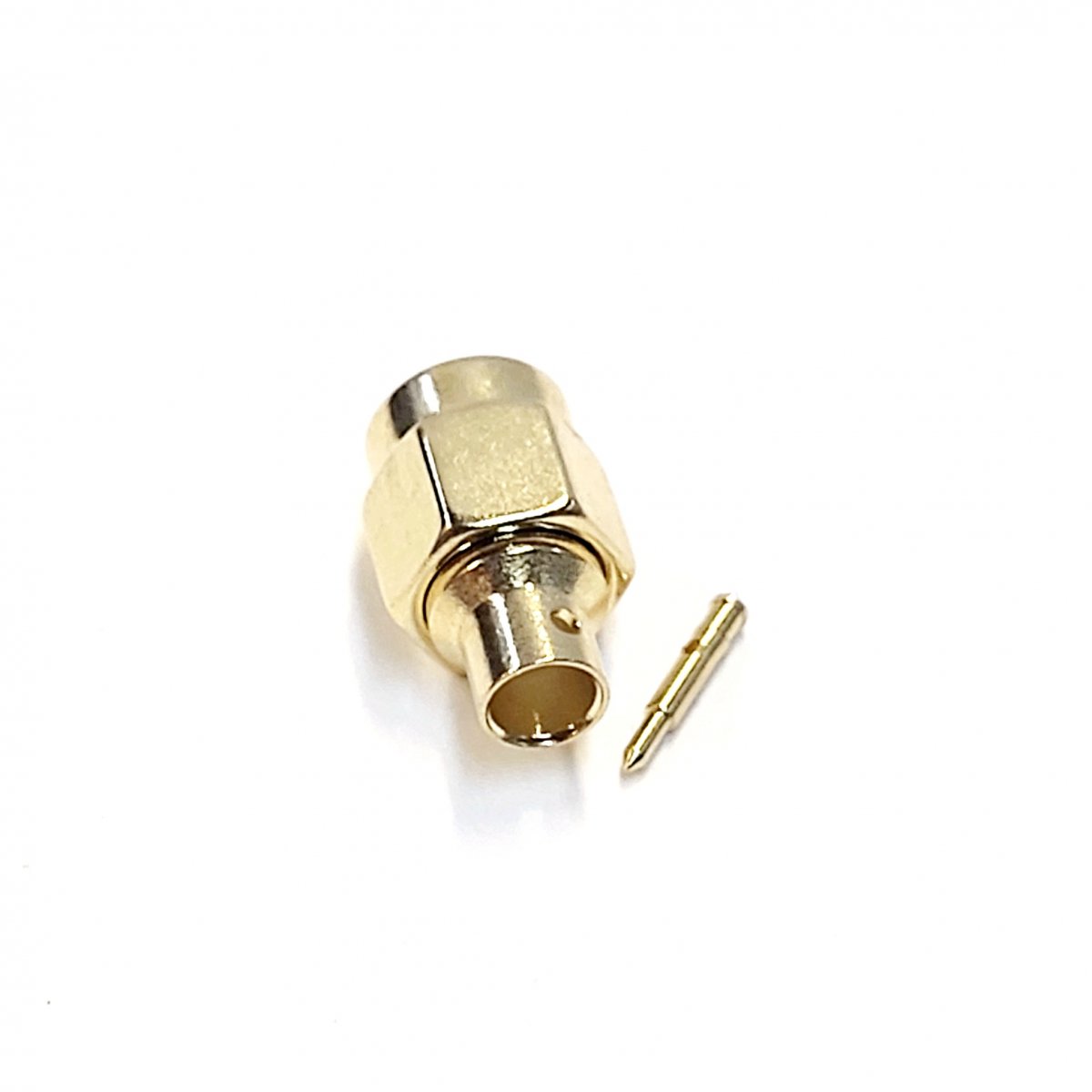

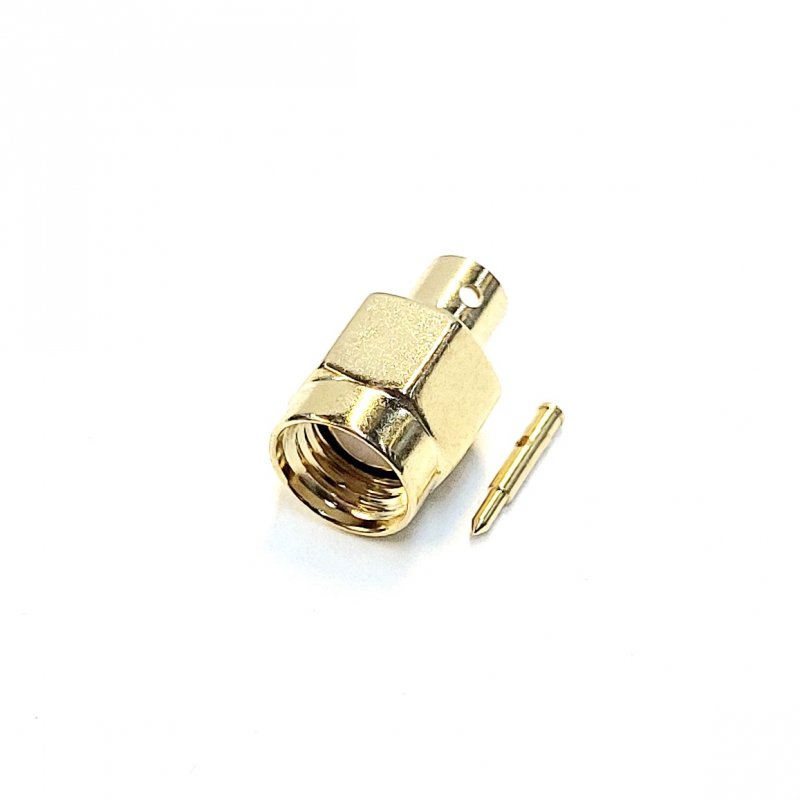

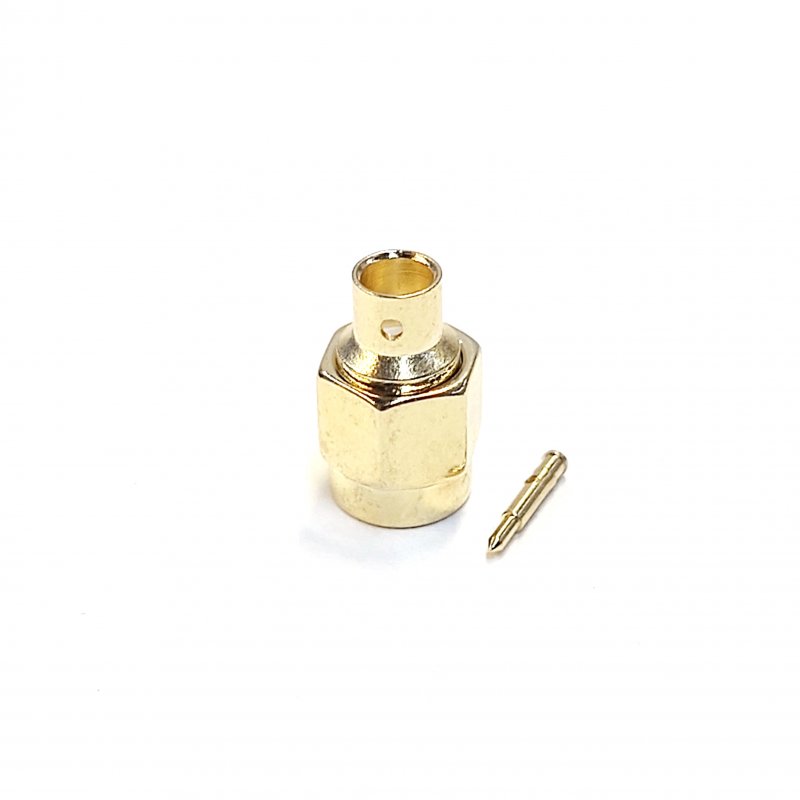

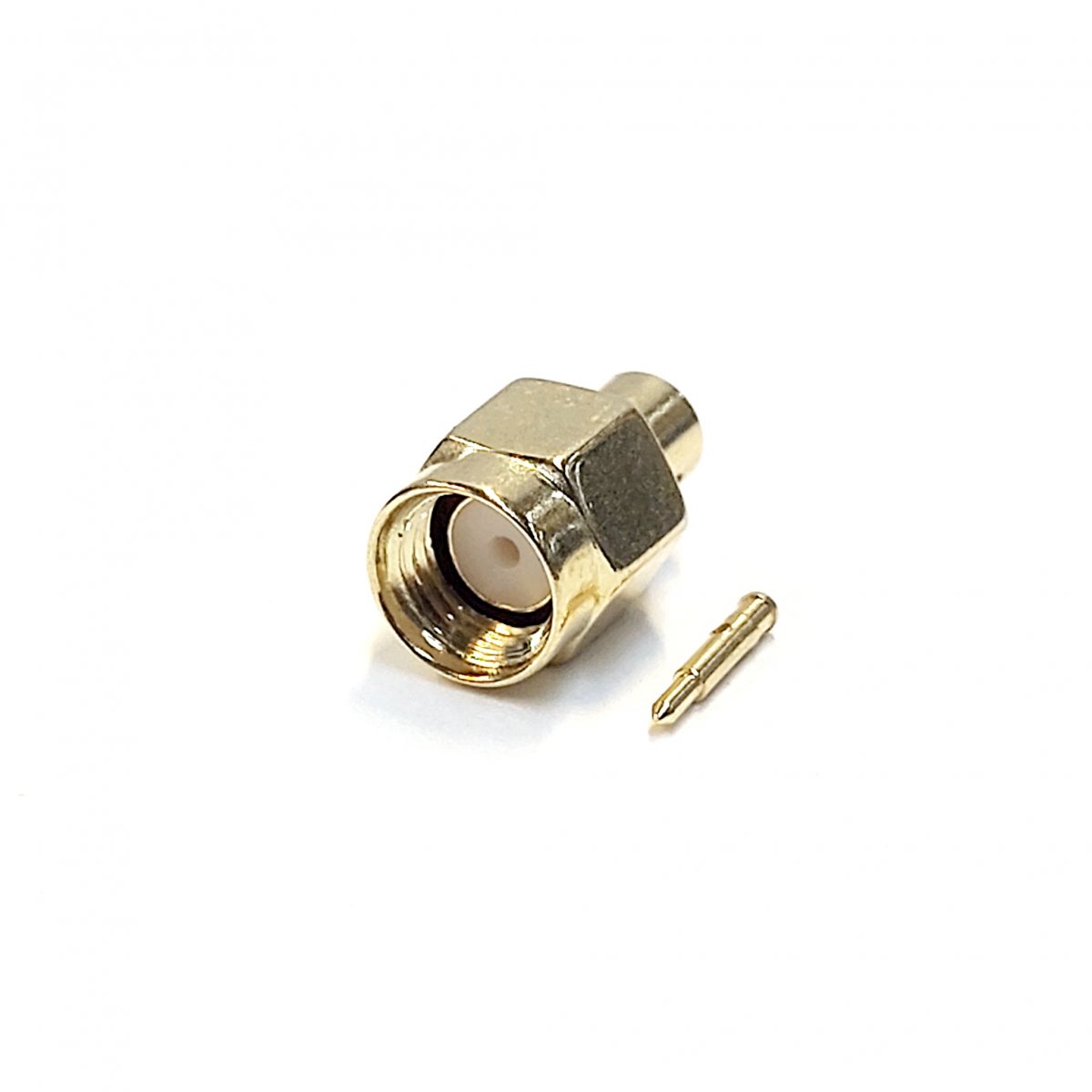

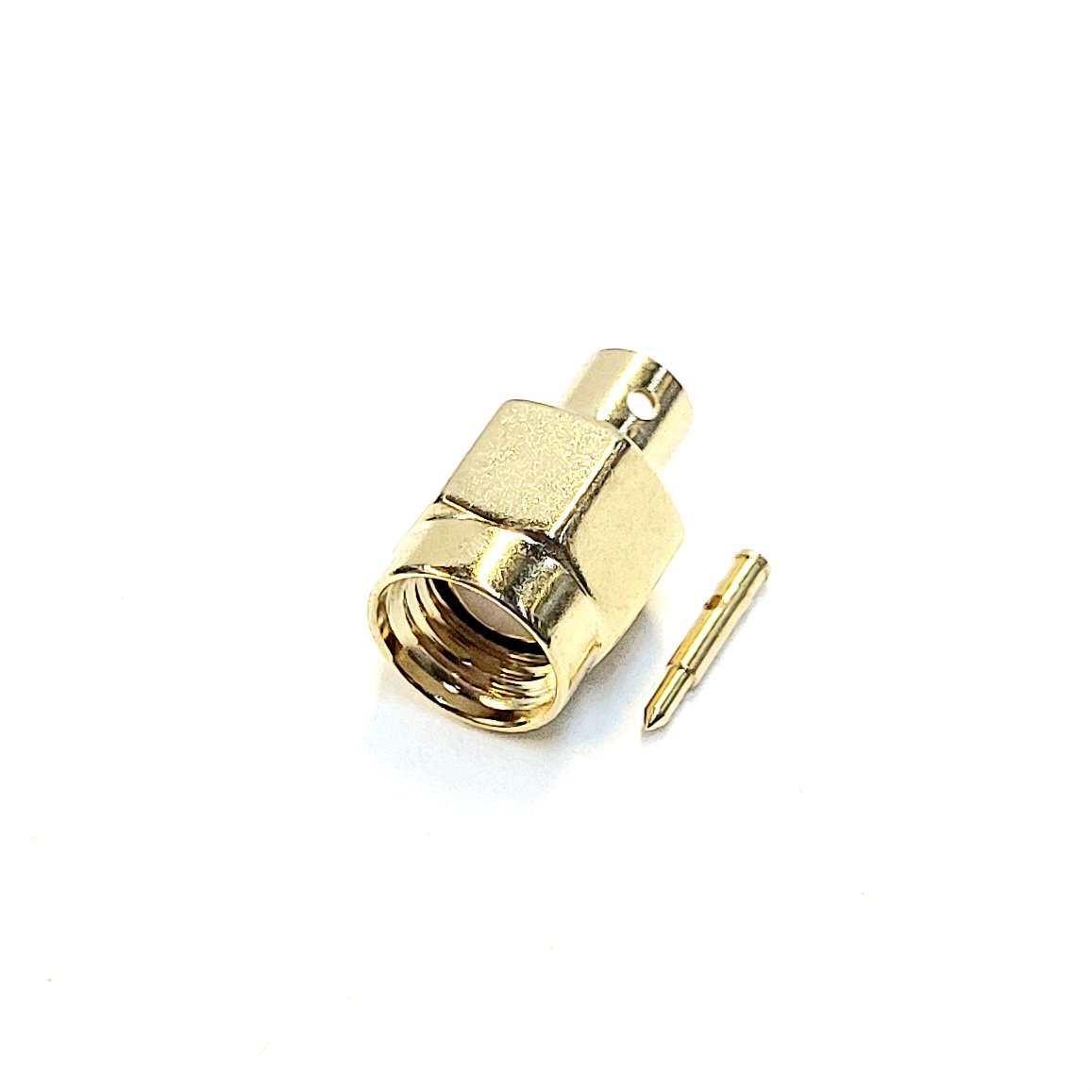

ВЧ разъем SMA male (штекер прямой) на кабель RG-402.
Особенностью этого разъема является полностью паечный метод монтажа.
Установка центрального пина, и монтаж оплетки производятся при помощи пайки.
Особенности установки на кабель.
Процесс установки такого разъема сводится к пайке центрального пина (иглы) к жиле кабеля с последующей установкой корпуса.Следующим шагом внешний проводник (экран) припаивается к выступающей части в основании корпуса. По окончании пайки разъем уже готов к использованию.
Для придания готовому кабелю заводского вида и обеспечения герметичности дополнительно может использоваться термоусадочная трубка (не входит в комплект поставки).
|
Характеристики:
|
|
Разъем
|
SMA-male
|
|
Марка кабеля
|
RG-402
|
|
Волновое сопротивление
|
50 Ом
|
|
Частотный диапазон
|
0–18 ГГц
|
|
Монтаж оплетки
|
пайка
|
|
Монтаж центрального контакта
|
пайка
|
|
Конструктивное исполнение
|
прямое
|
|
Способ крепления
|
кабельная вилка
|
|
Вес
Длина
Диаметр
|
2 гр.
13 мм.
8 мм.
|
