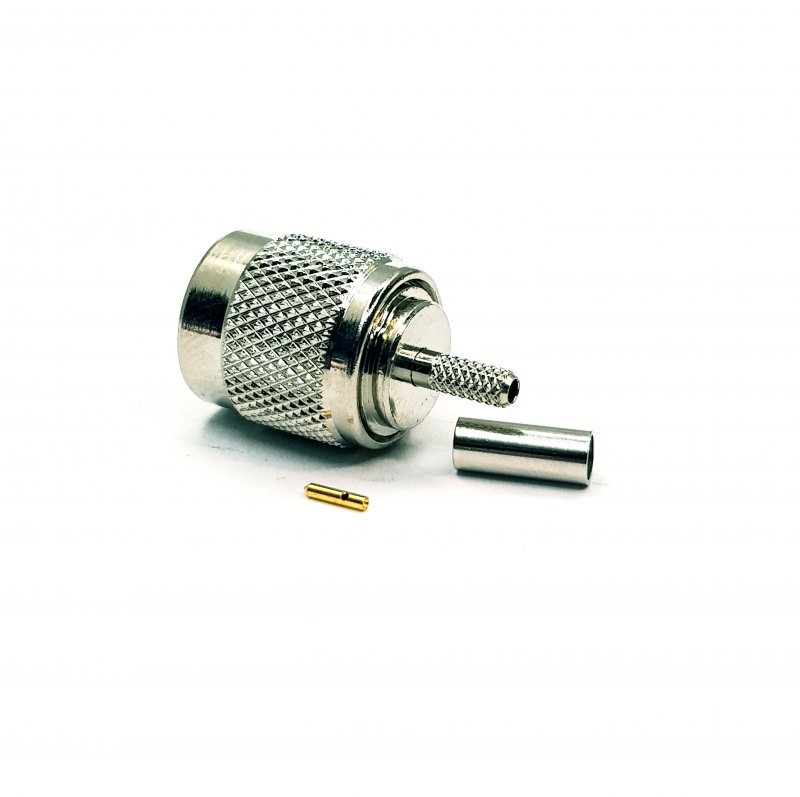

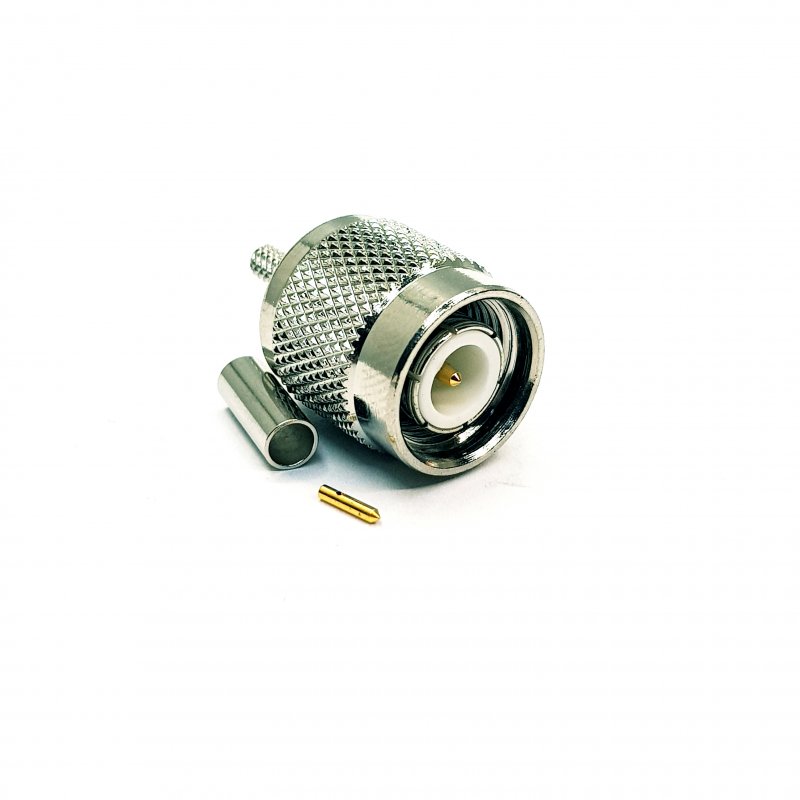

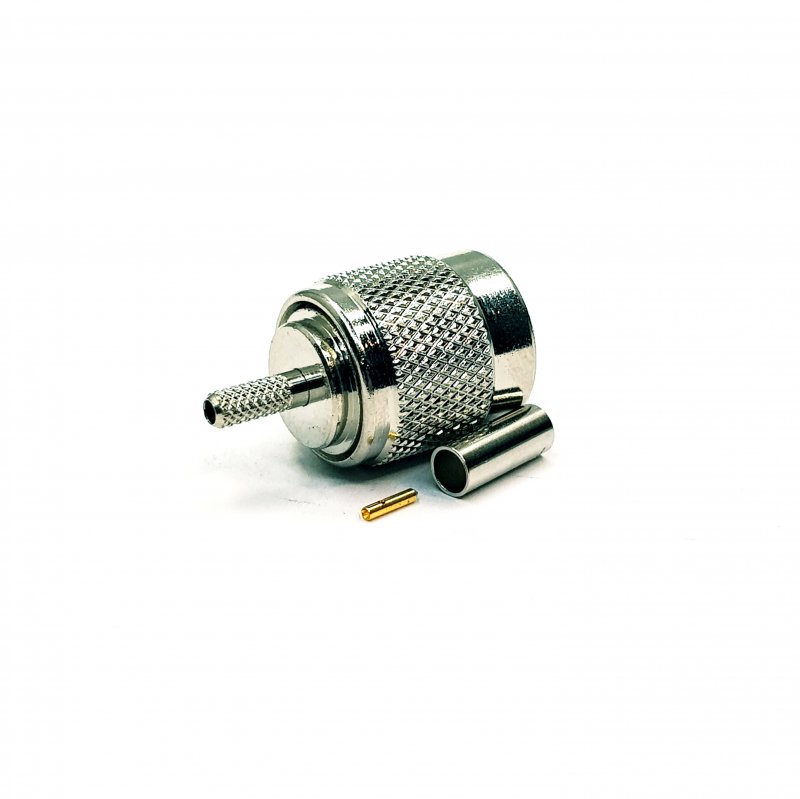

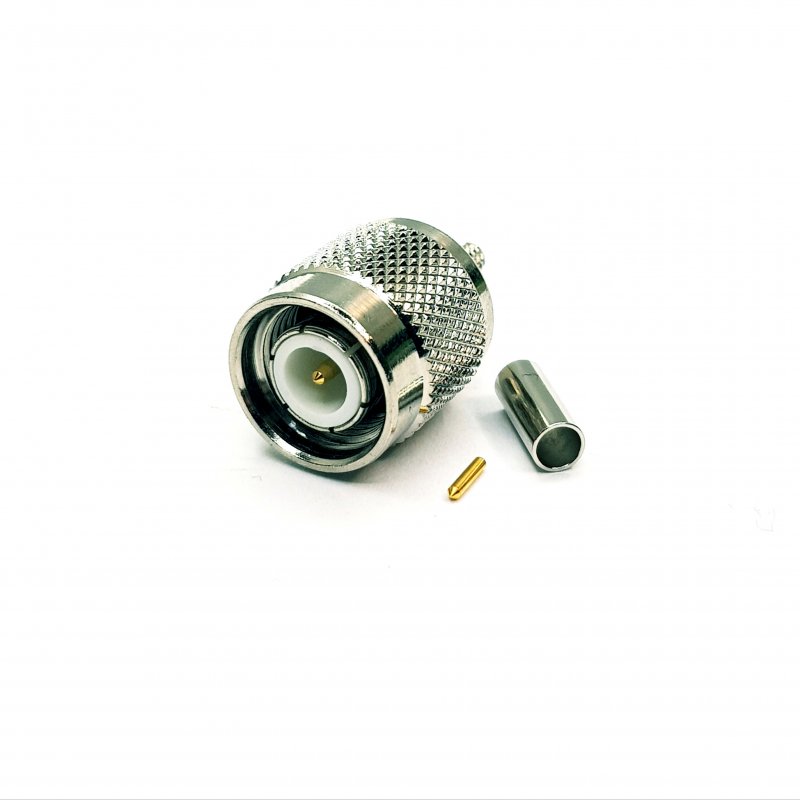

ВЧ разъем T-111L TNC male (штекер) обжимной на кабель RG-174 или RG-316.
При установке разъема на кабель требуется пайка центрального контакта, экран обжимается гильзой и для надежного монтажа разъема потребуется специальный инструмент Кримпер.
Характеристики:
-
волновое сопротивление Ом(на частоте ГГц) 50 (до 11 ГГц) или 75 (до 1 ГГц);
-
допустимой мощностью Вт(на частоте ГГц) 100(4 для 50 ОМ и 2 для 75 Ом);
-
величиной КСВН мин. -1,05 (макс. - 1,3 для прямого и 1,5 для углового);
-
уровнем ВЧ потерь дБ (0,18 для прямого на частоте 10 ГГц);
-
номинальным напряжением (амплитудное значение) — 500 В (напряжение пробоя — 1,5 кВ);
-
минимальным сопротивлением изоляции — 5000 МОм;
-
сопротивлением центрального проводника, мОм 1,5;
-
сопротивлением наружного проводника, мОм 1 рабочим диапазоном температур –65…+165 C (град.)
-
размер: 26 х 14,5 мм.
-
вес: 12 гр.
