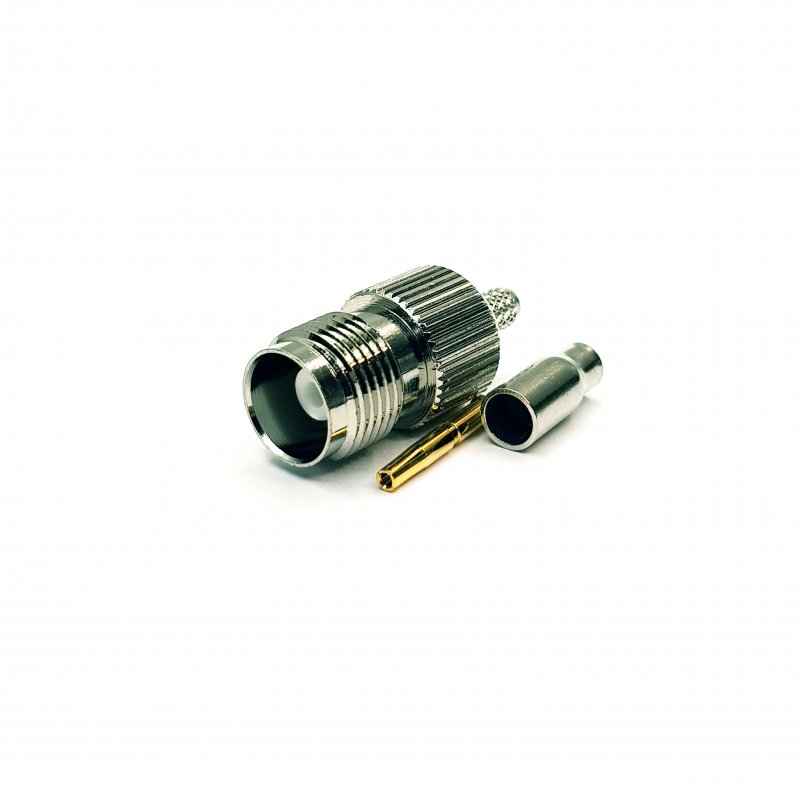

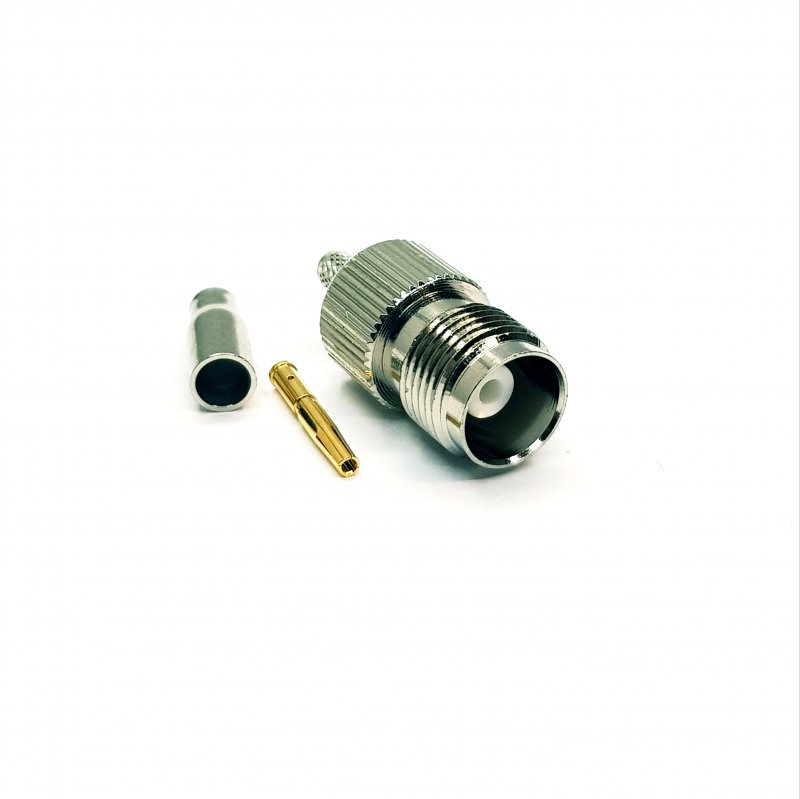

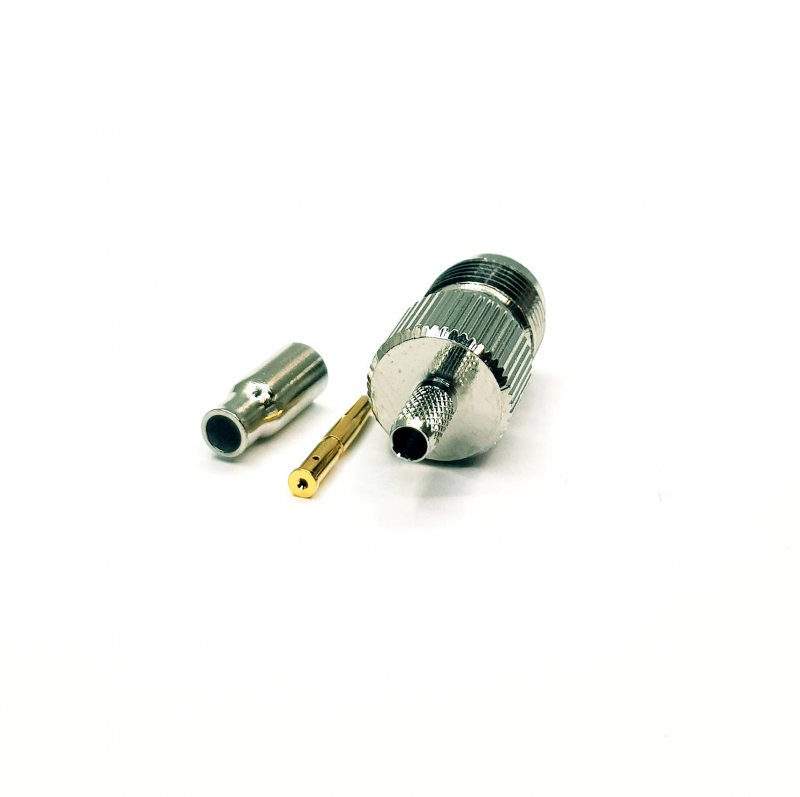

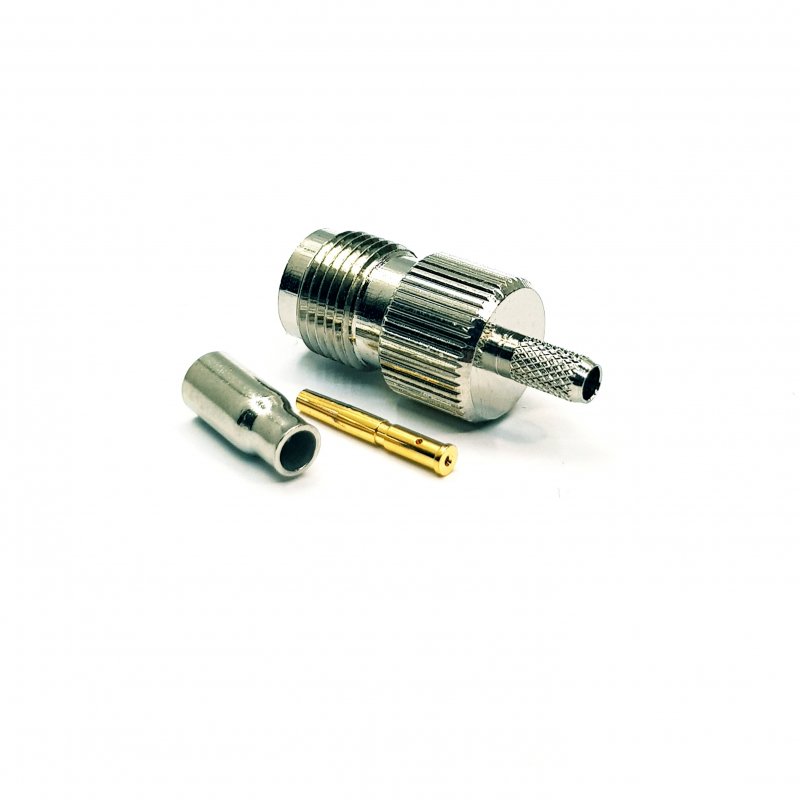

ВЧ разъем T-211L TNC female (гнездо) обжимное на кабель RG-174 или RG-316.
При установке разъема на кабель требуется пайка центрального контакта, экран обжимается гильзой и для надежного монтажа разъема потребуется специальный инструмент Кримпер.
Характеристики:
- волновое сопротивление Ом(на частоте ГГц) 50 (до 11 ГГц) или 75 (до 1 ГГц);
- допустимой мощностью Вт(на частоте ГГц) 100(4 для 50 ОМ и 2 для 75 Ом);
- величиной КСВН мин. -1,05 (макс. - 1,3 для прямого и 1,5 для углового);
- уровнем ВЧ потерь дБ (0,18 для прямого на частоте 10 ГГц);
- номинальным напряжением (амплитудное значение) — 500 В (напряжение пробоя — 1,5 кВ);
- минимальным сопротивлением изоляции — 5000 МОм;
- сопротивлением центрального проводника, мОм 1,5;
- сопротивлением наружного проводника, мОм 1 рабочим диапазоном температур –65…+165 C (град.)
- размер: 32 х 12 мм.
- вес: 10 гр.
