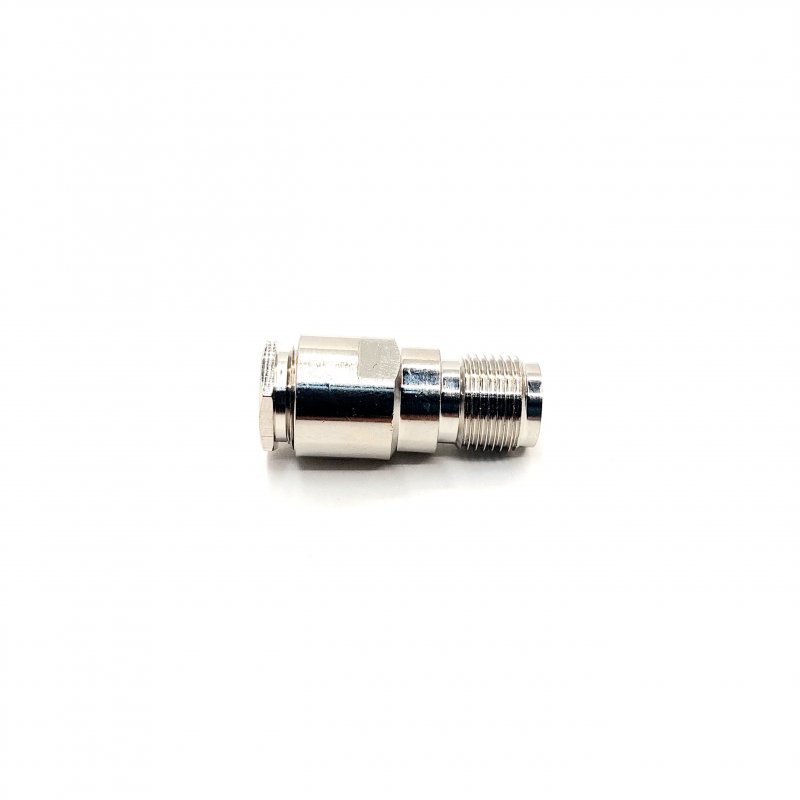

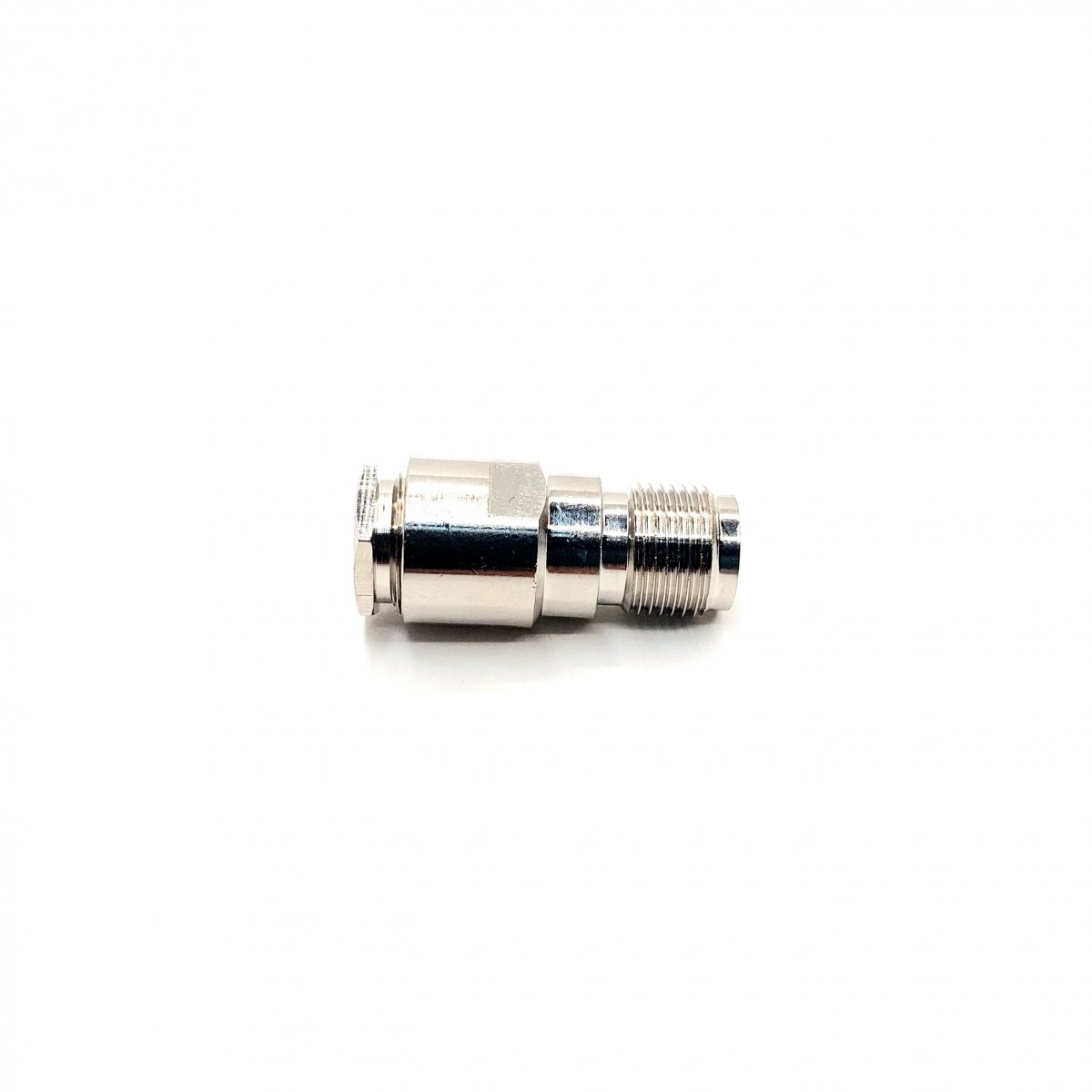

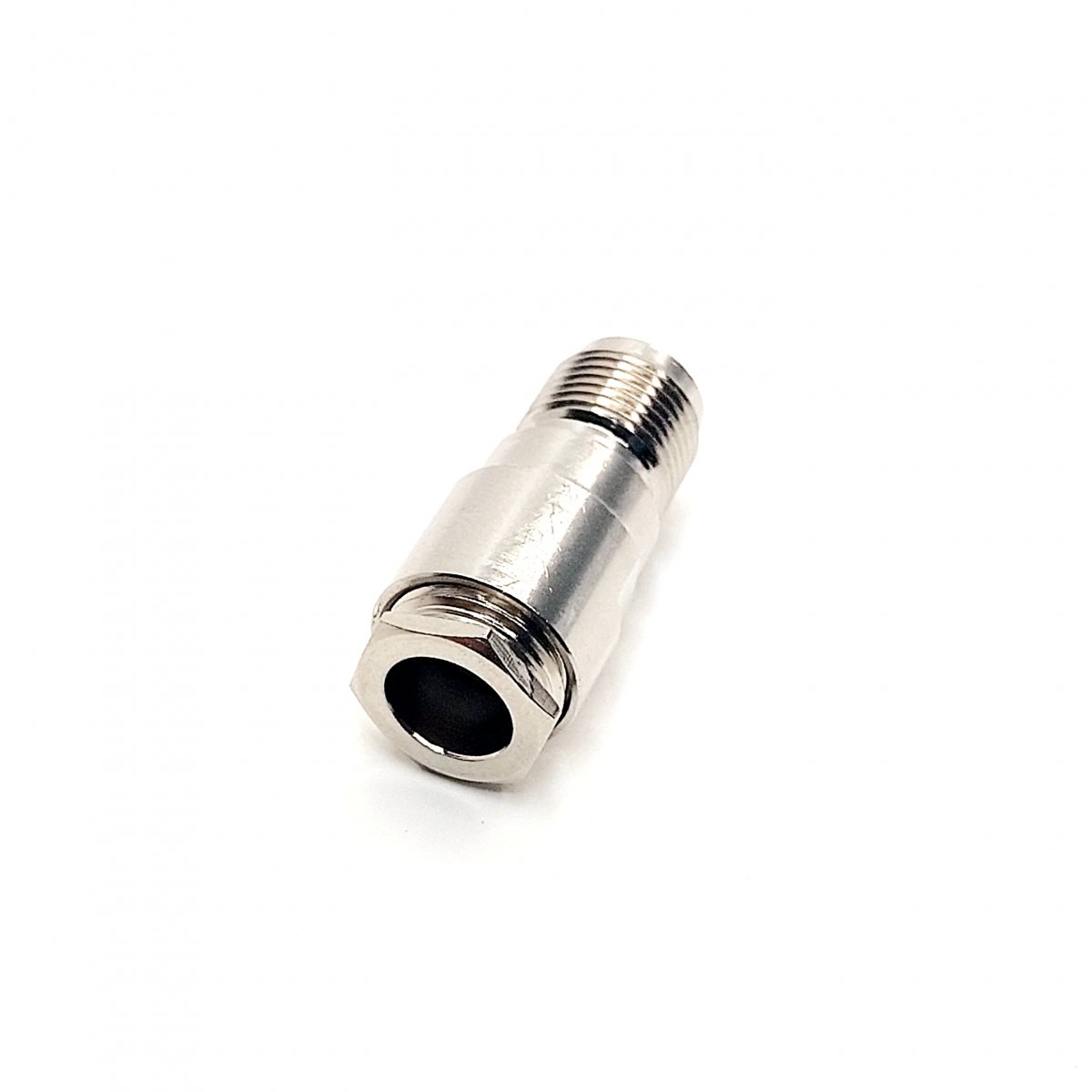

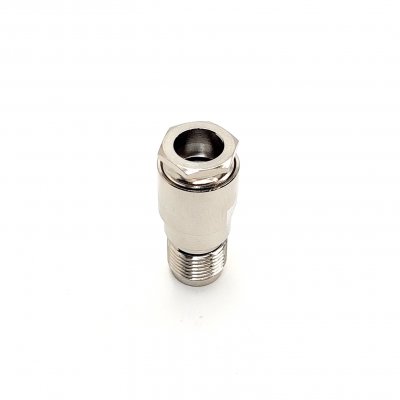

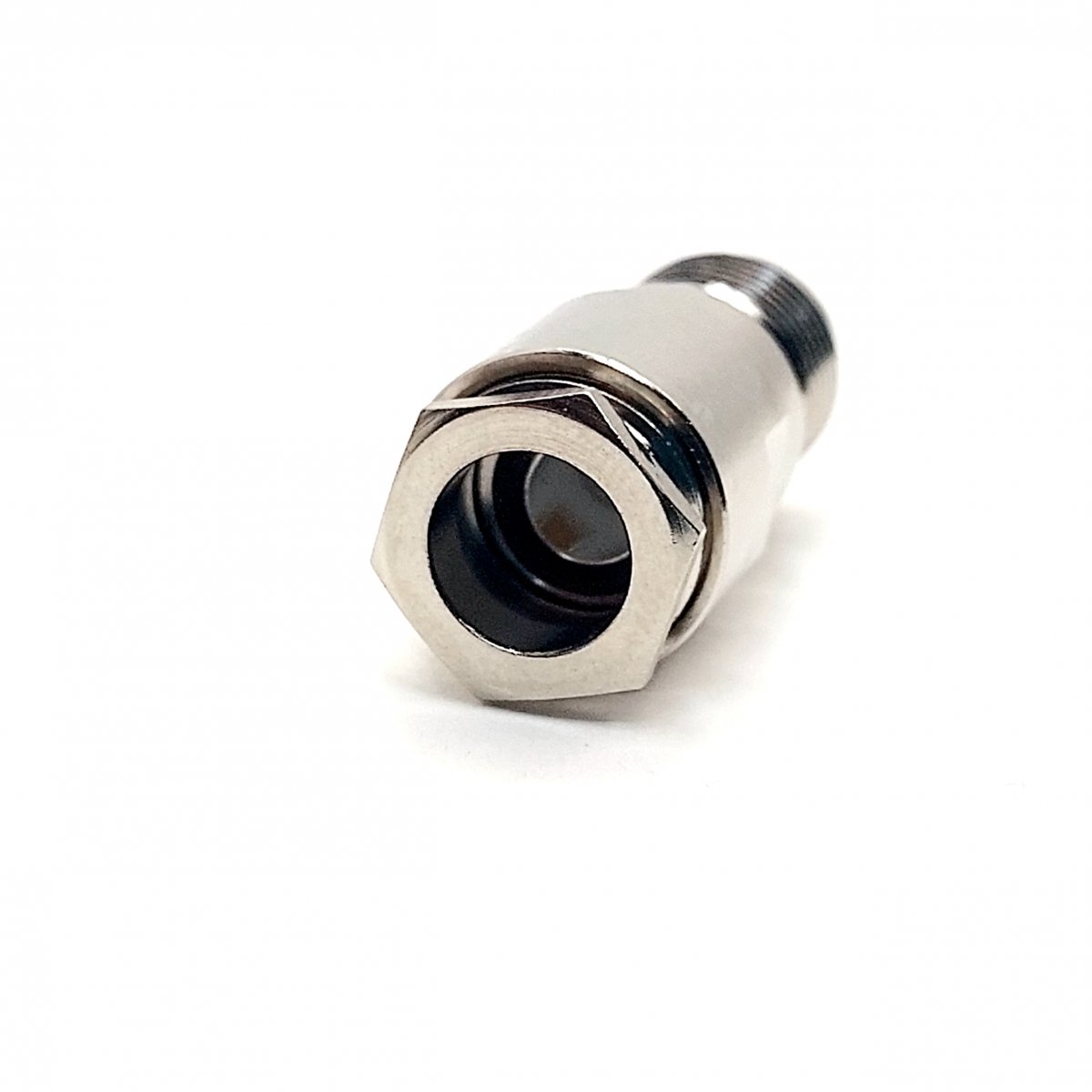

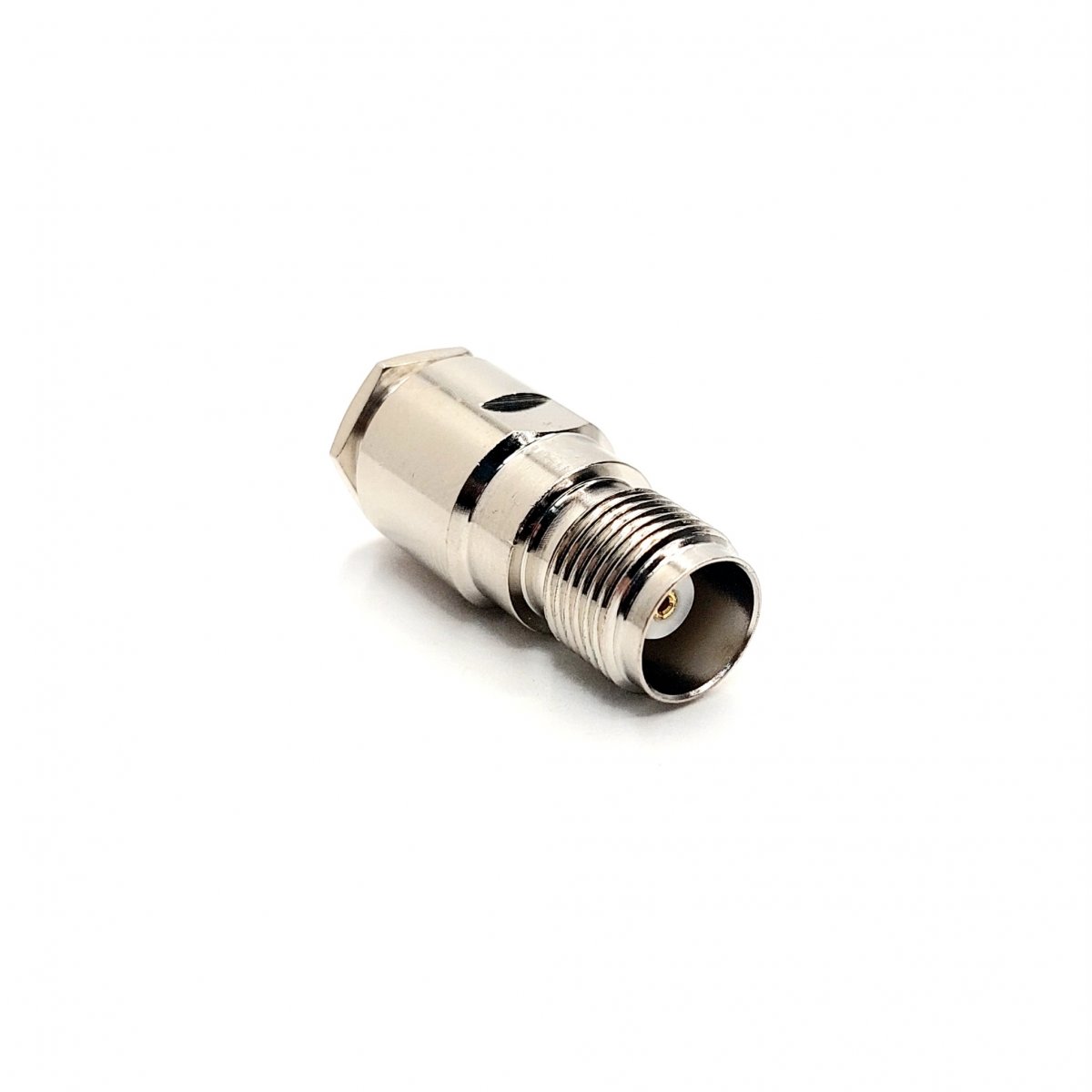

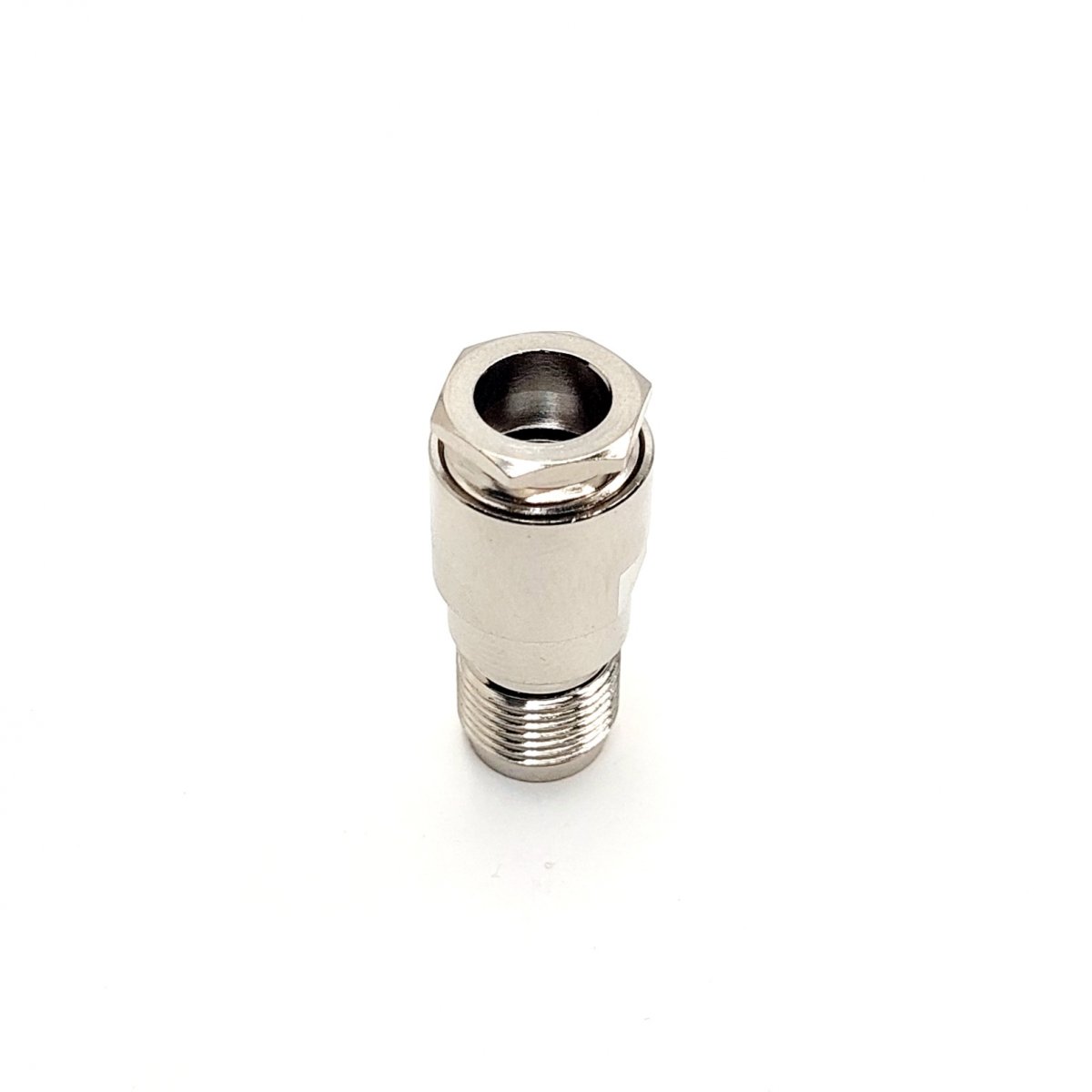

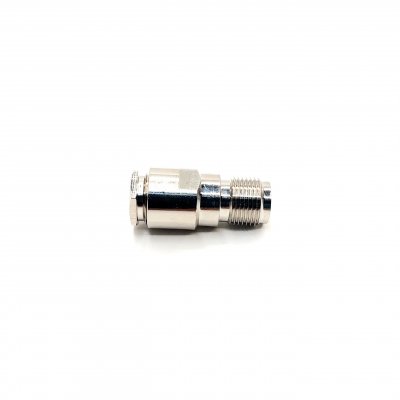

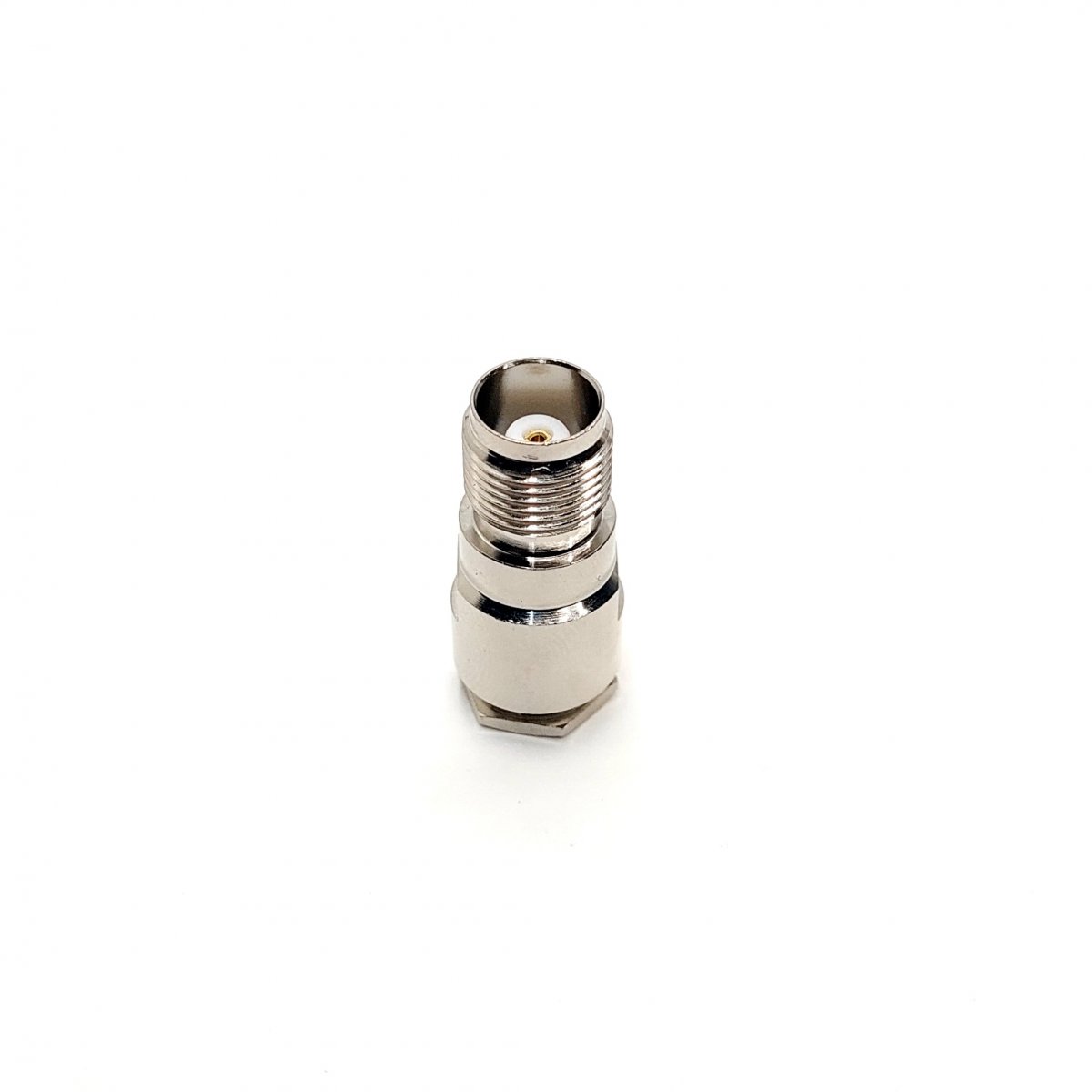

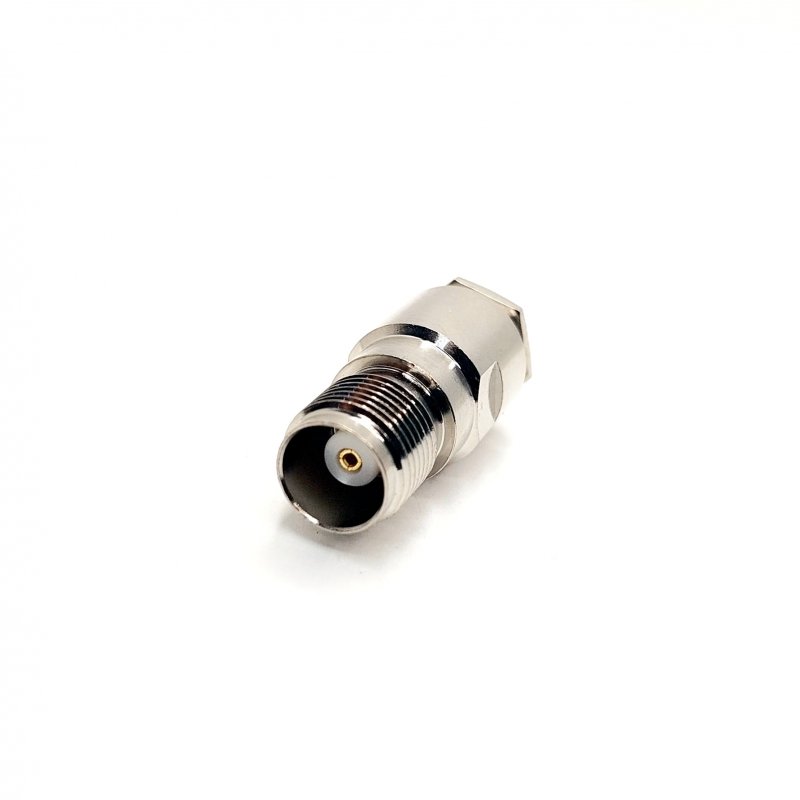

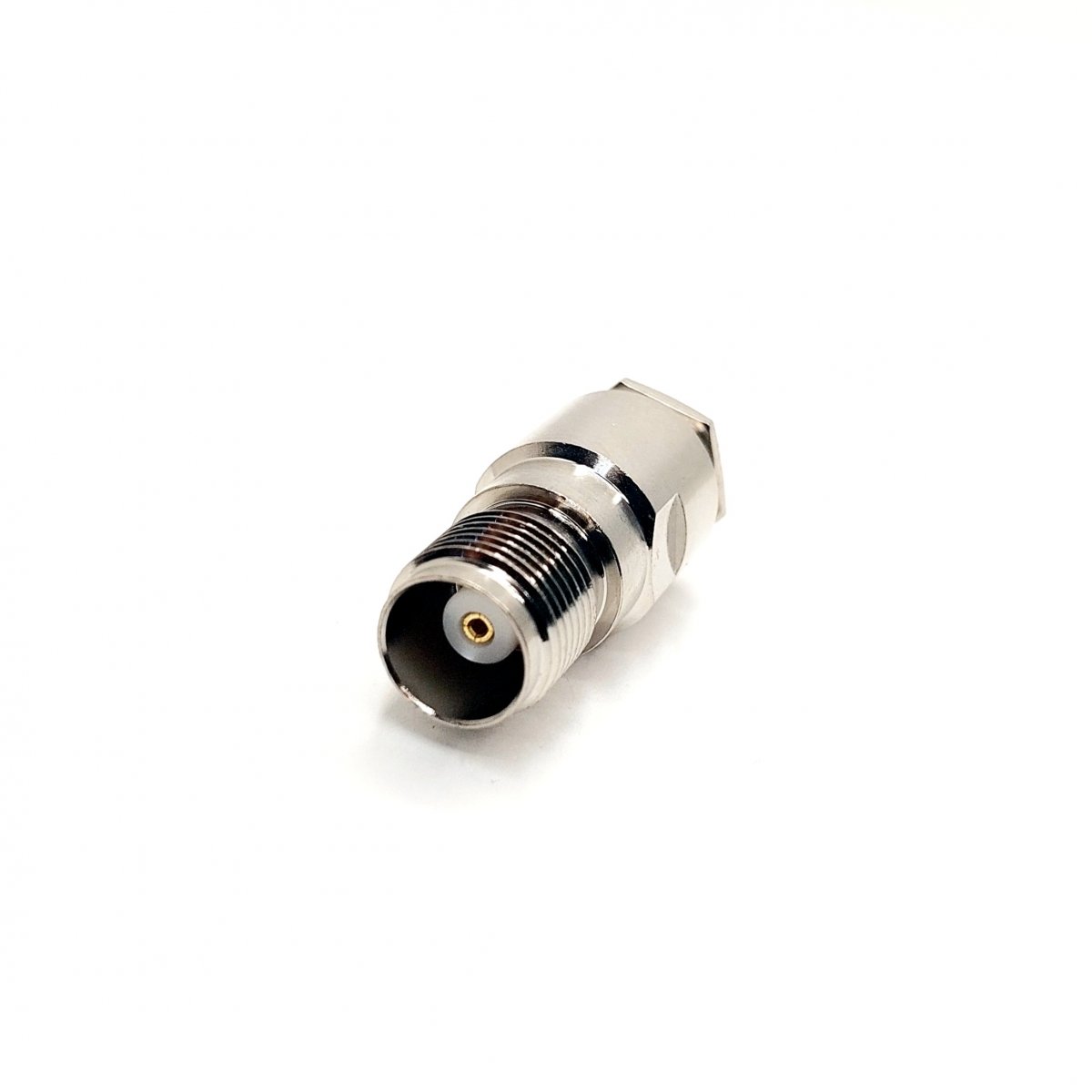

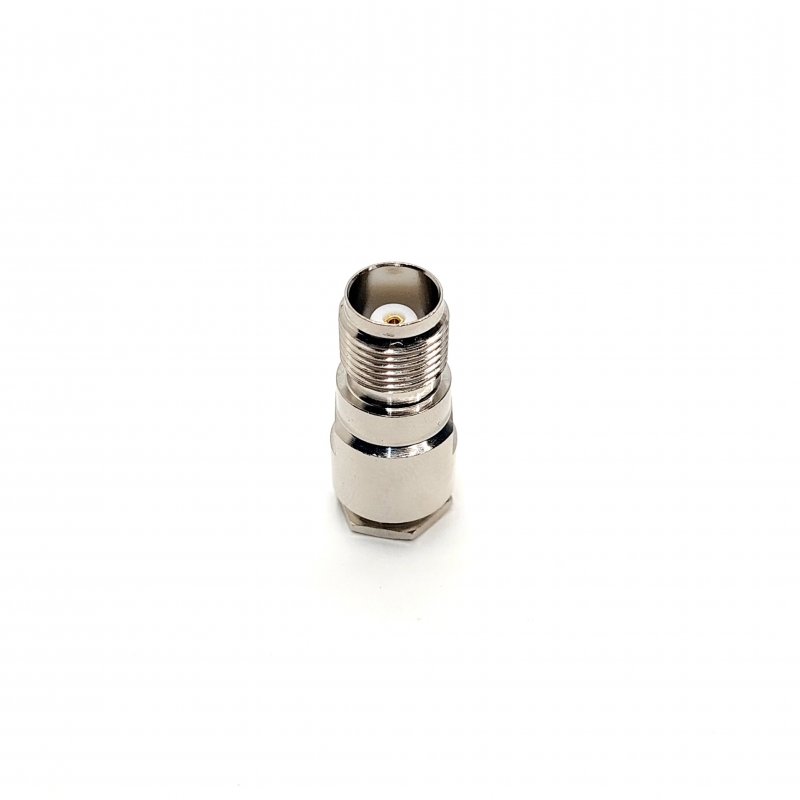

ВЧ разъем T-212/5D TNC female (гнездо сборное) на кабель 5D-FB или RG-8х .
Высокочастотный разъем TNC гнездо устанавливается на коаксиальный кабель 5D-FB или RG-8х 50 Om и аналоги.

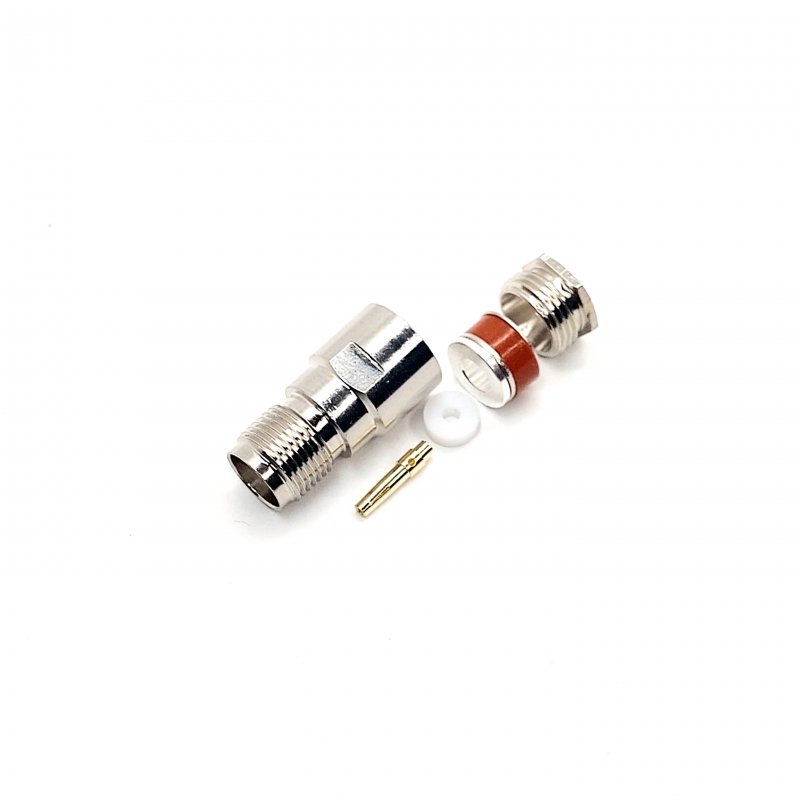

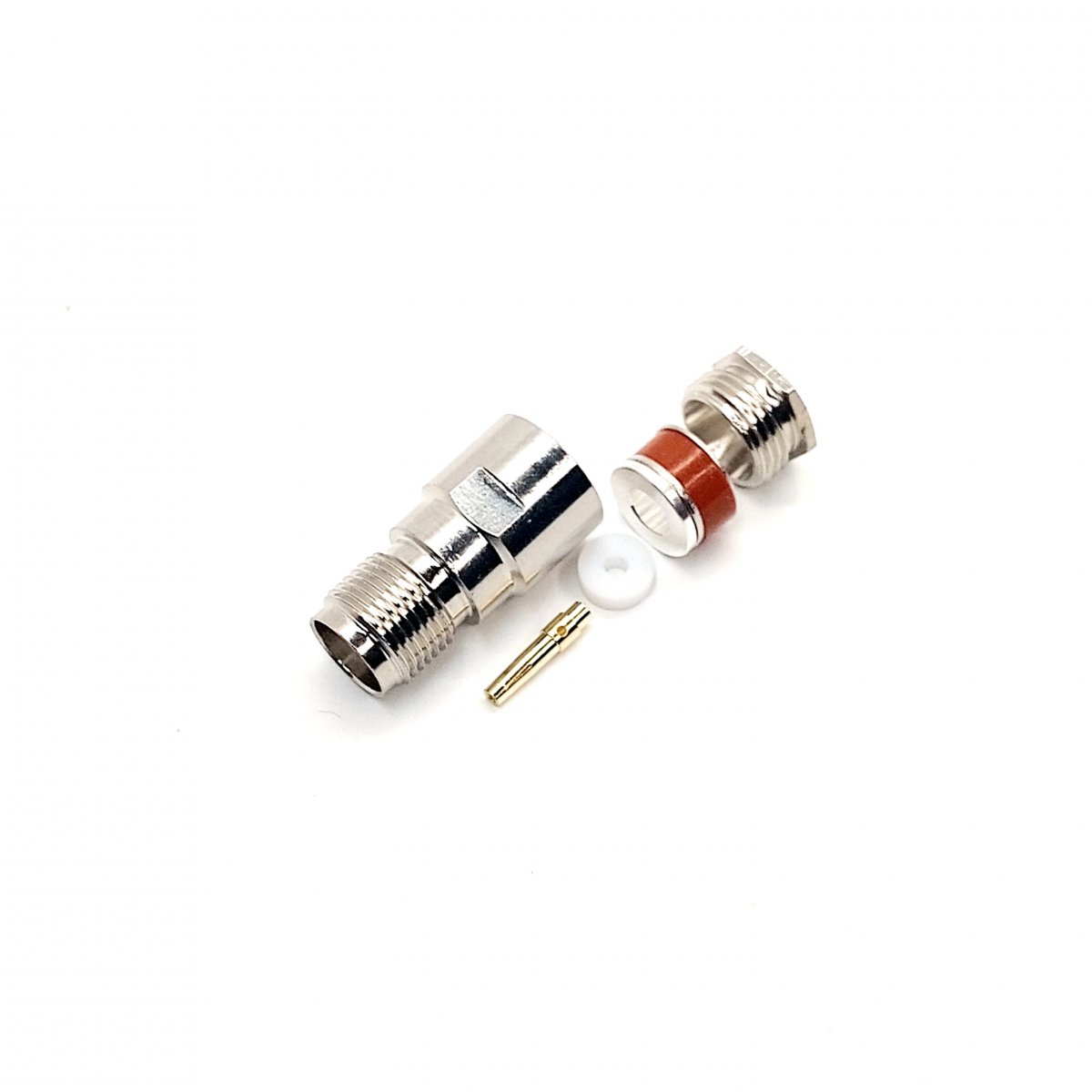

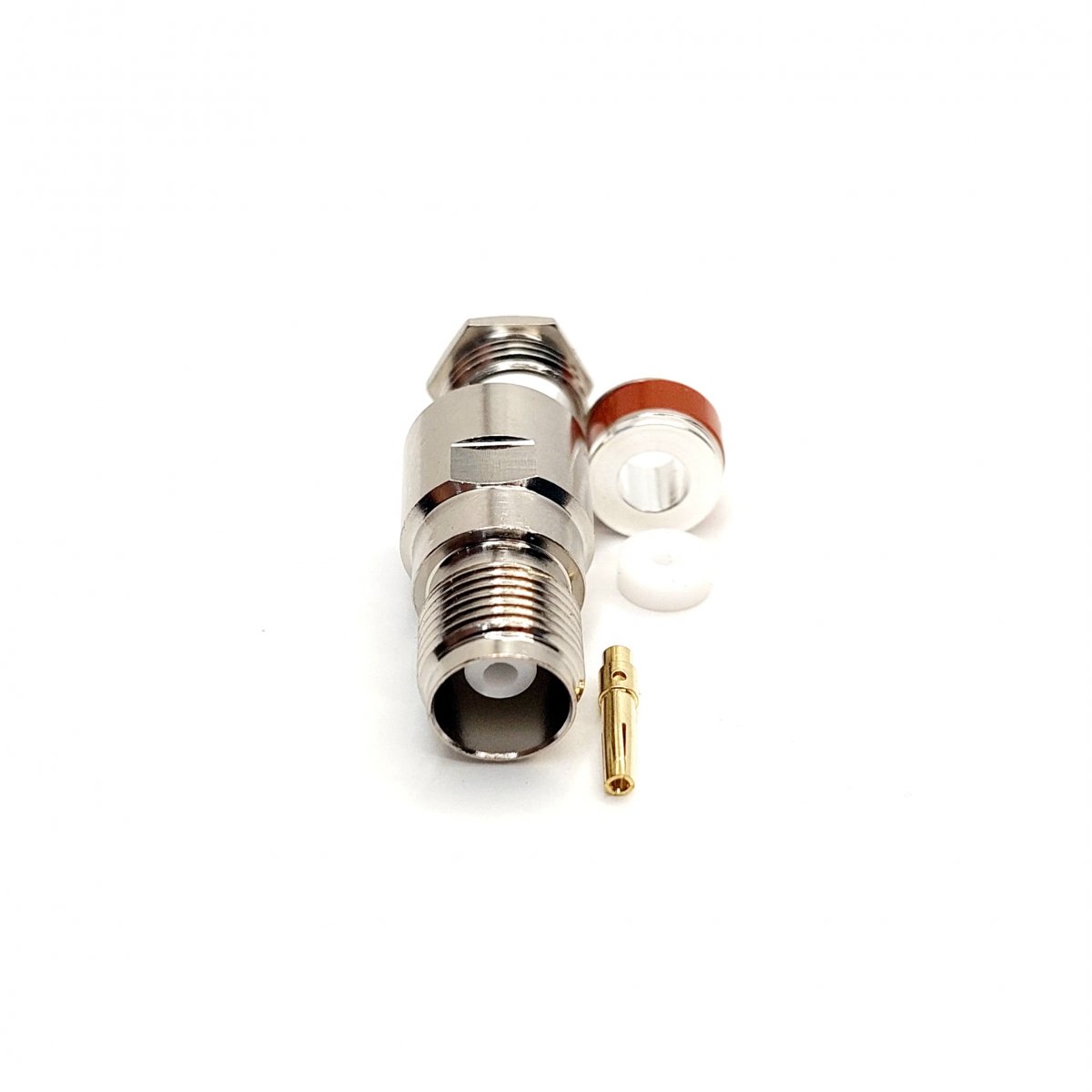

Если Вы используете этот разъем в первый раз, то разбирайте разъем последовательно раскладывая детали.
При сборке соблюдайте последовательность.
Характеристики :
- волновое сопротивление Ом(на частоте ГГц) - 50 (до 11 ГГц) или 75 (до 1 ГГц);
- допустимая мощность Вт(на частоте ГГц) - 100(4 для 50 ОМ и 2 для 75 Ом);
- величина КСВН мин. -1,05 (макс. - 1,3 для прямого и 1,5 для углового);
- уровень ВЧ потерь дБ - (0,18 для прямого на частоте 10 ГГц);
- номинальное напряжение (амплитудное значение) — 500 В (напряжение пробоя — 1,5 кВ);
- минимальное сопротивление изоляции - 5000 МОм;
- сопротивление центрального проводника - 1,5 мОм;
- сопротивление наружного проводника - 1 мОм
- рабочий диапазон температур - –65…+165 C (град.)
- вес: 14 гр.
- размер: 30 х 14 см.
