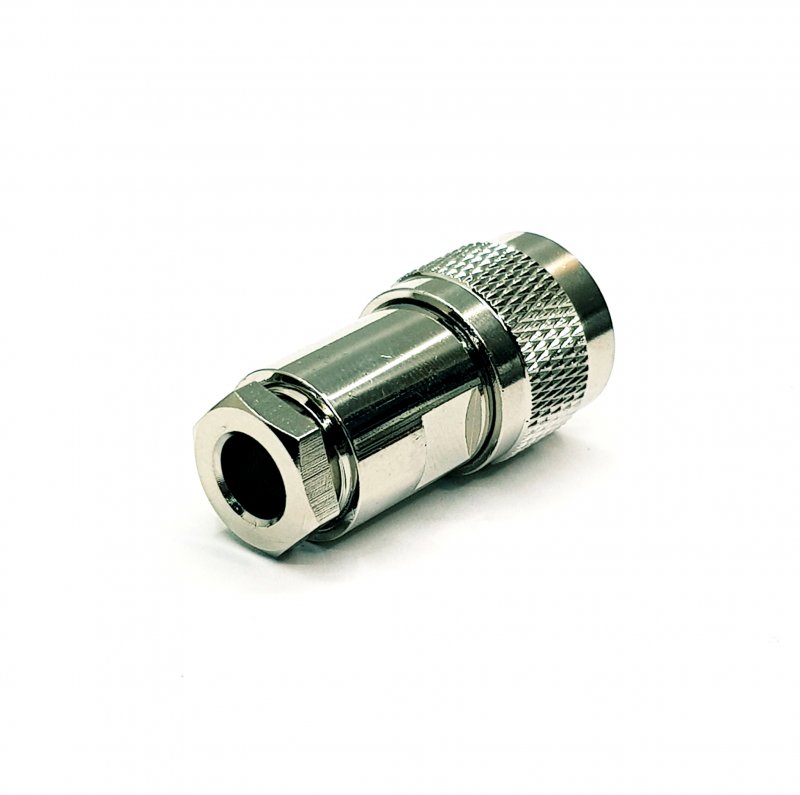

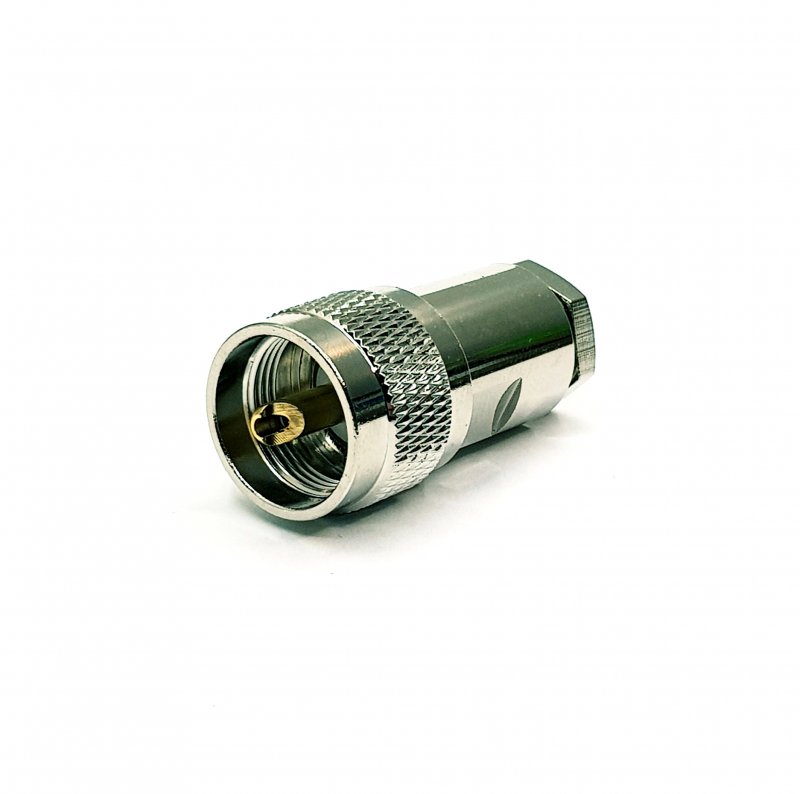

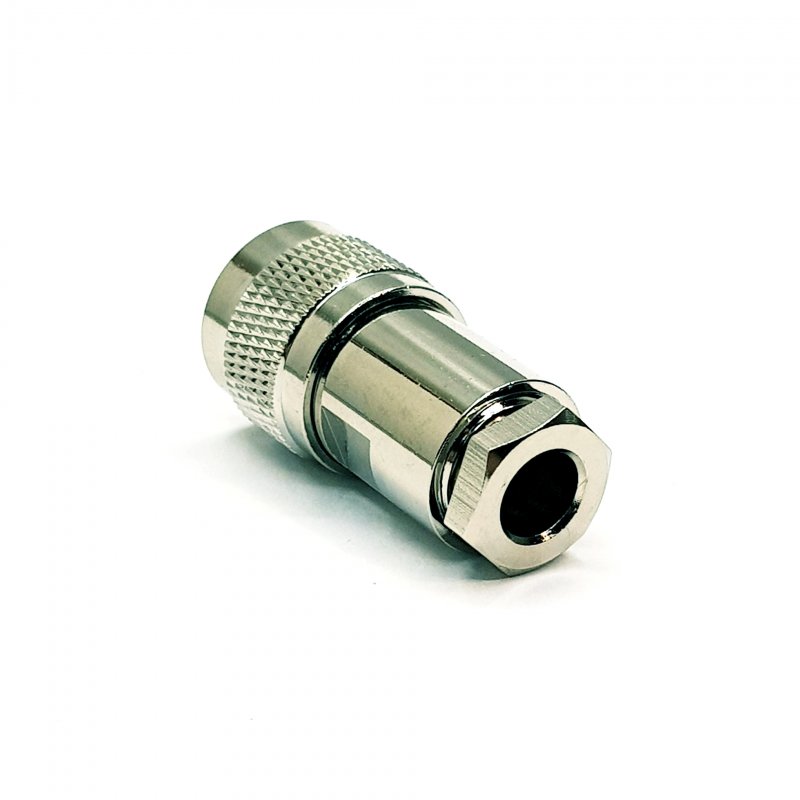

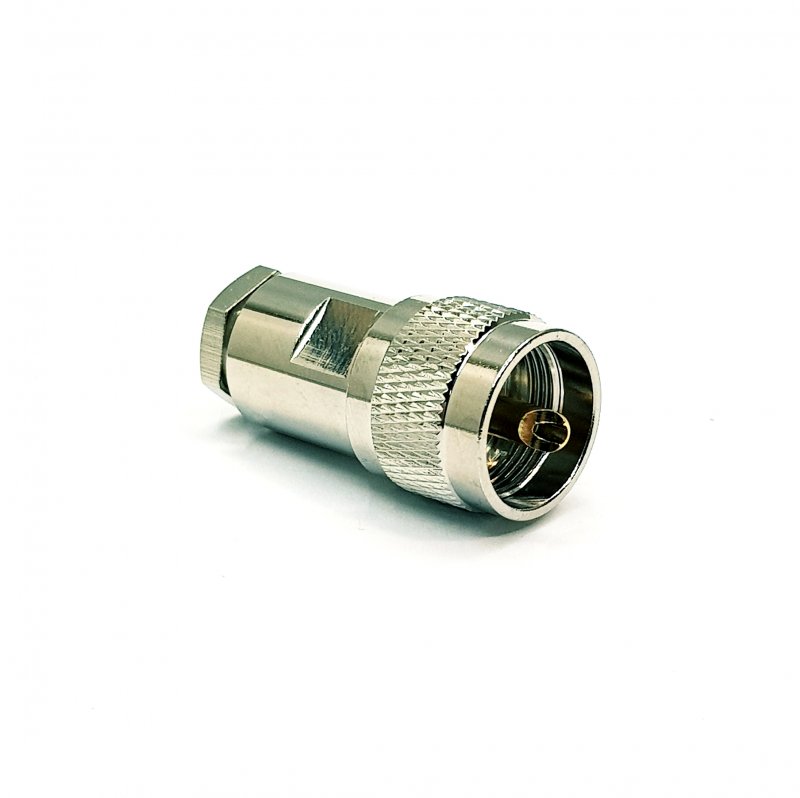

ВЧ разъем U-112/5D UHF PL 259 male (штекер) сборный на кабель 5D-FB или RG 8х.

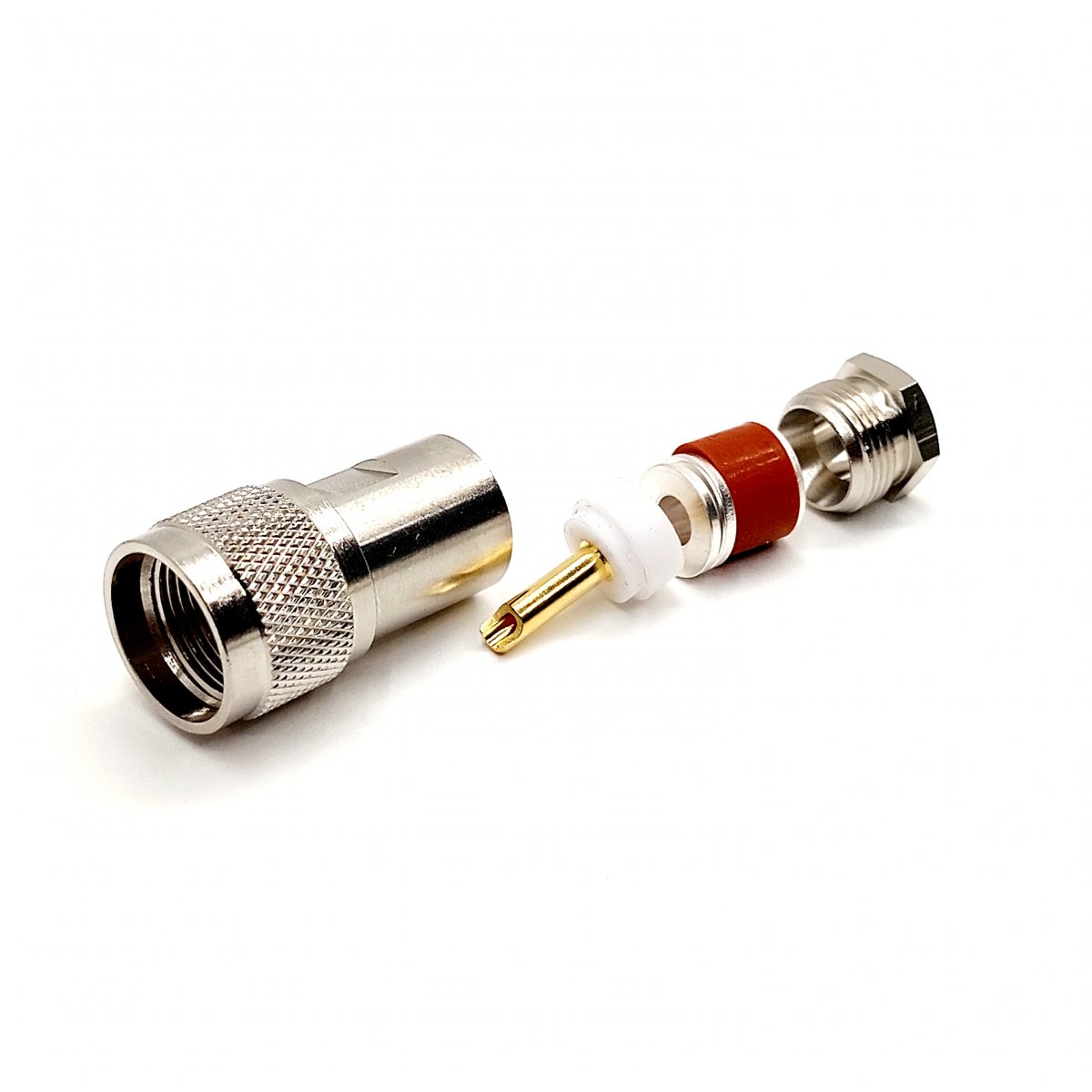

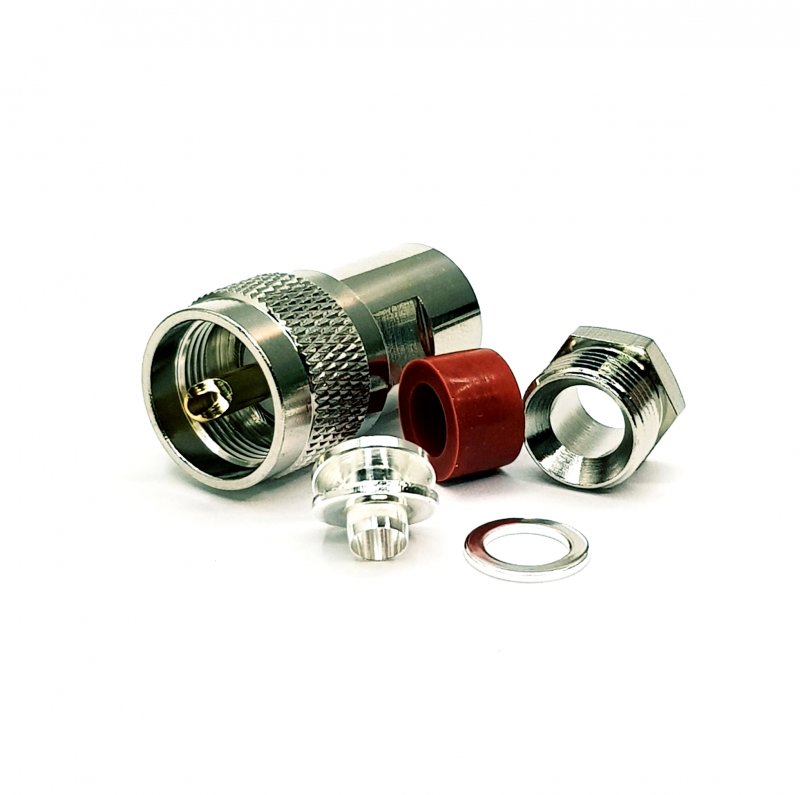

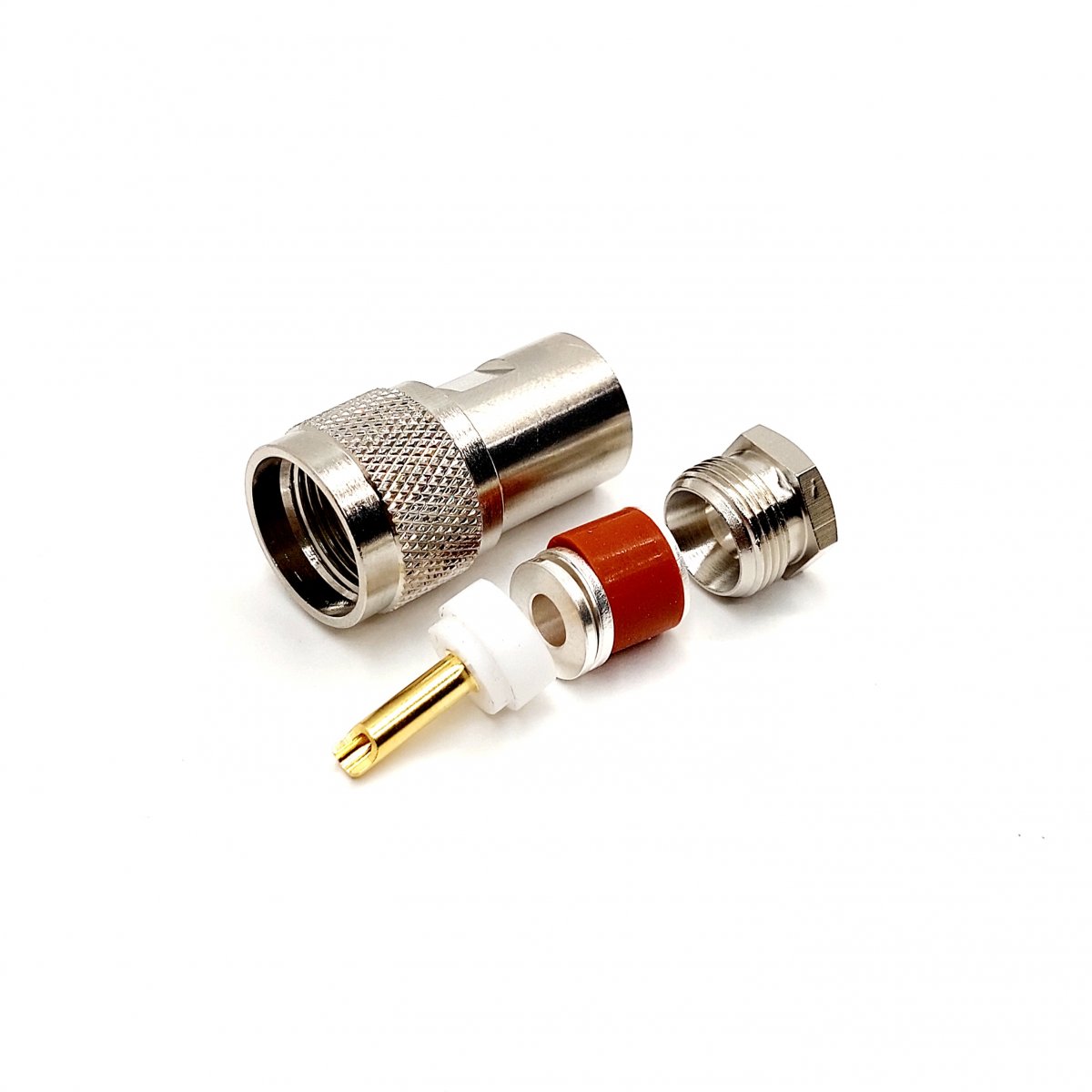

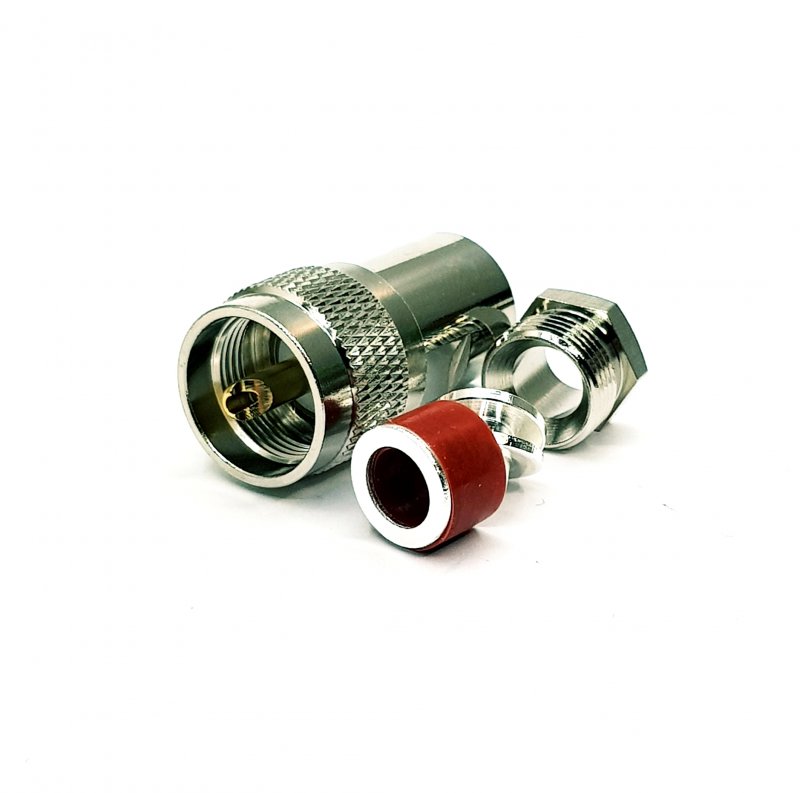

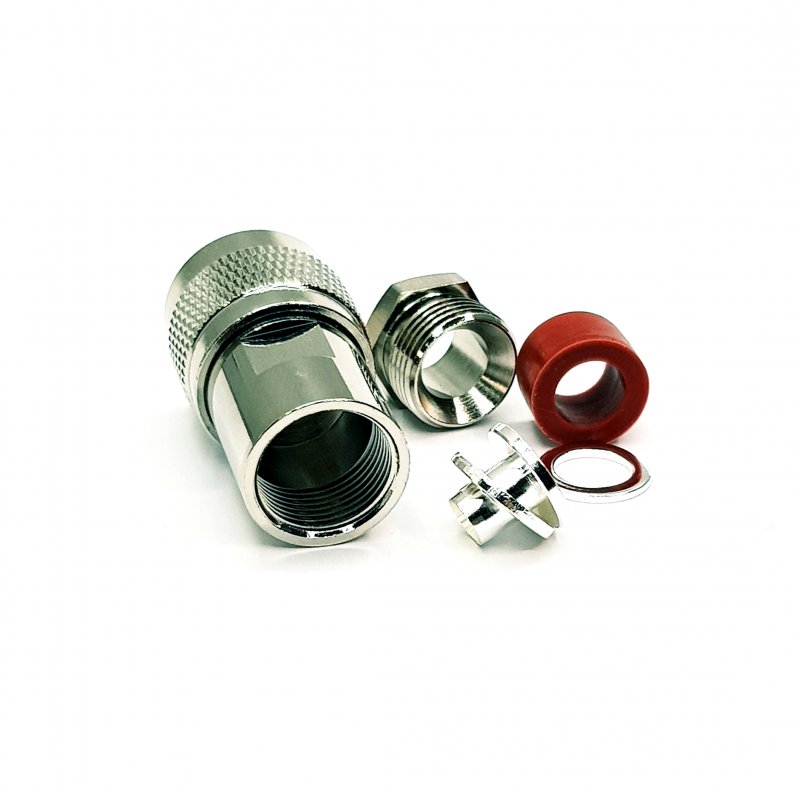

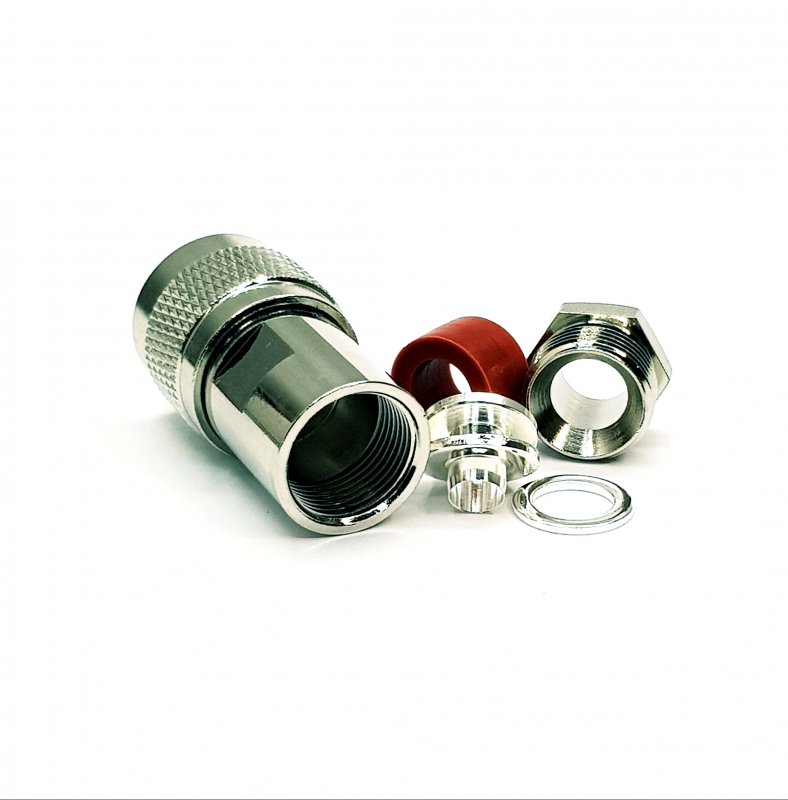

При установке разъема на кабель требуется пайка центрального контакта, экран прижимается конусом при закручивании гайки с помощи ключа на 14 мм. Если Вы используете этот разъем в первый раз, то разбирайте разъем последовательно раскладывая детали. При сборке соблюдайте последовательность.
Характеристики:
-
Тип разъёма: UHF‑вилка (штекер, male / PL‑259).
-
Совместимый кабель: 5D‑FB (а также близкие по габаритам — RG‑8X, LMR‑300 и т. п.).
-
Волновое сопротивление: 50 Ом.
-
Исполнение: прямое.
-
Способ монтажа на кабель: прижимной.
-
Применение: радиосвязь, CB‑радиостанции, антенные системы, усилители сигнала, RF‑оборудование.
-
Вес: 38 гр.
-
Размер: 40 х 20 мм.
