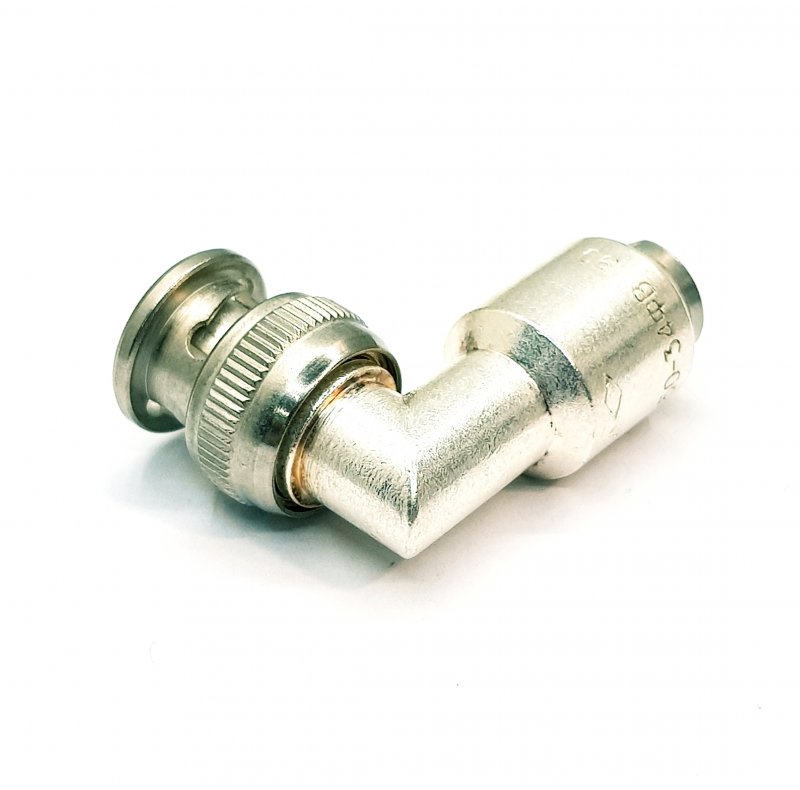

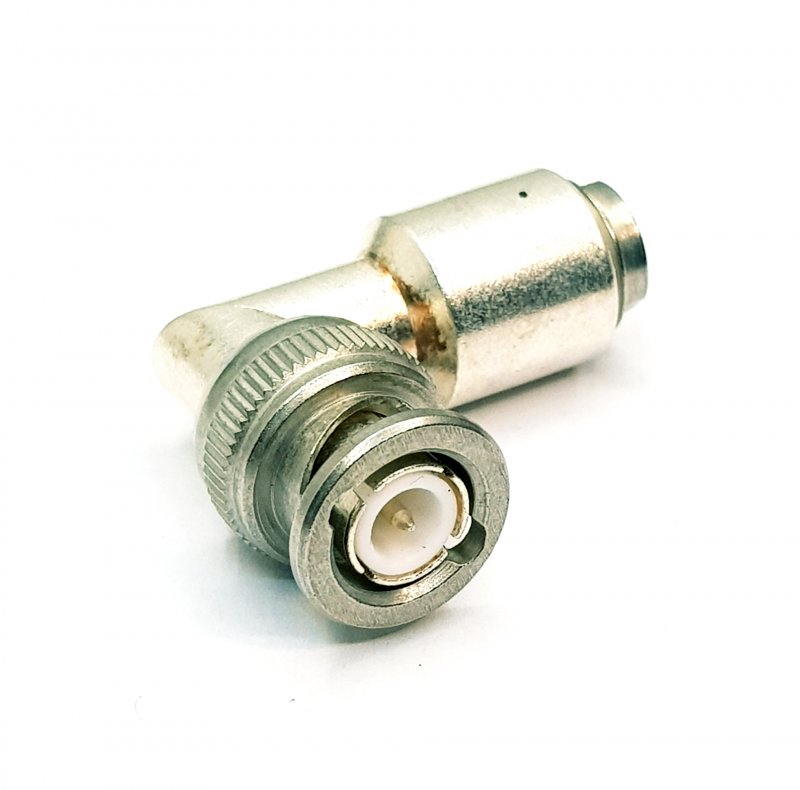

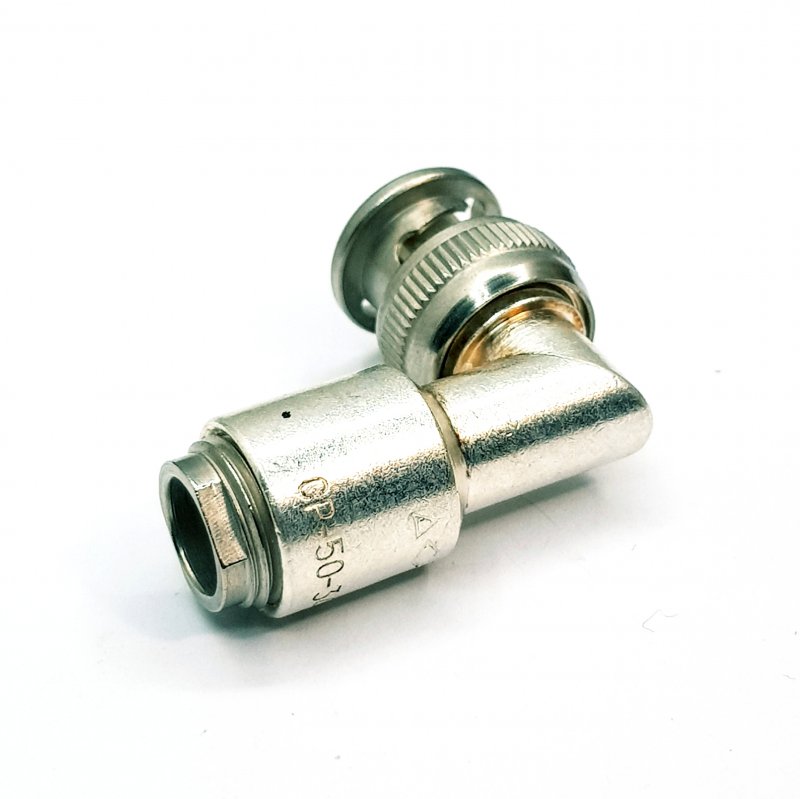

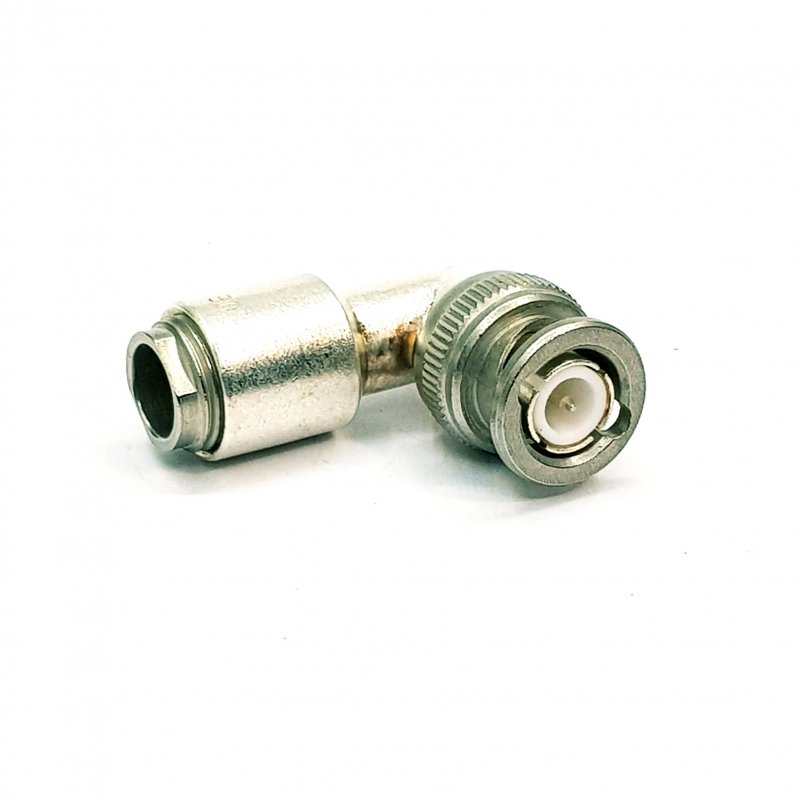

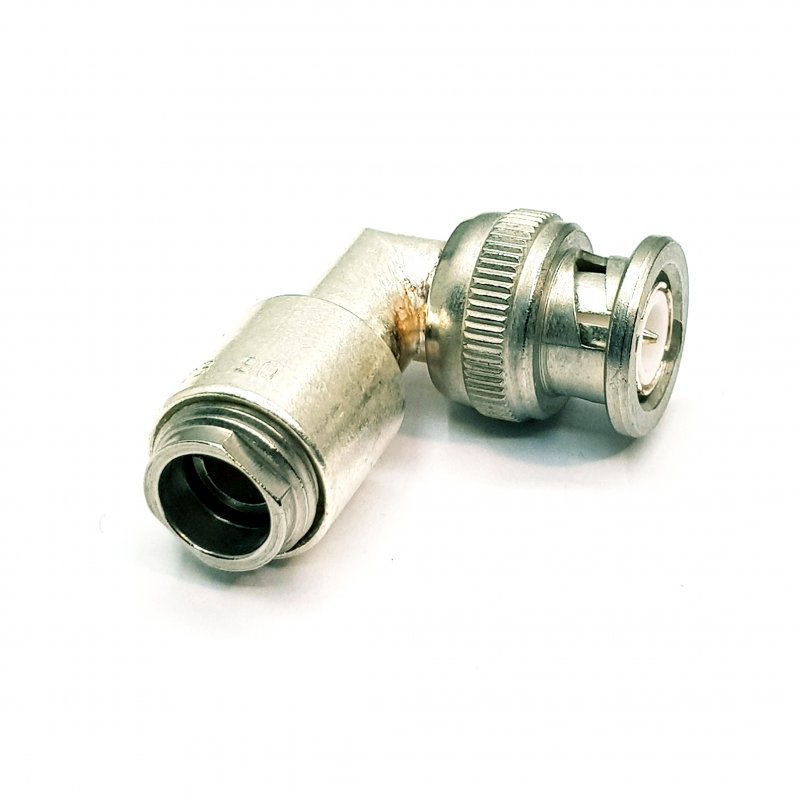

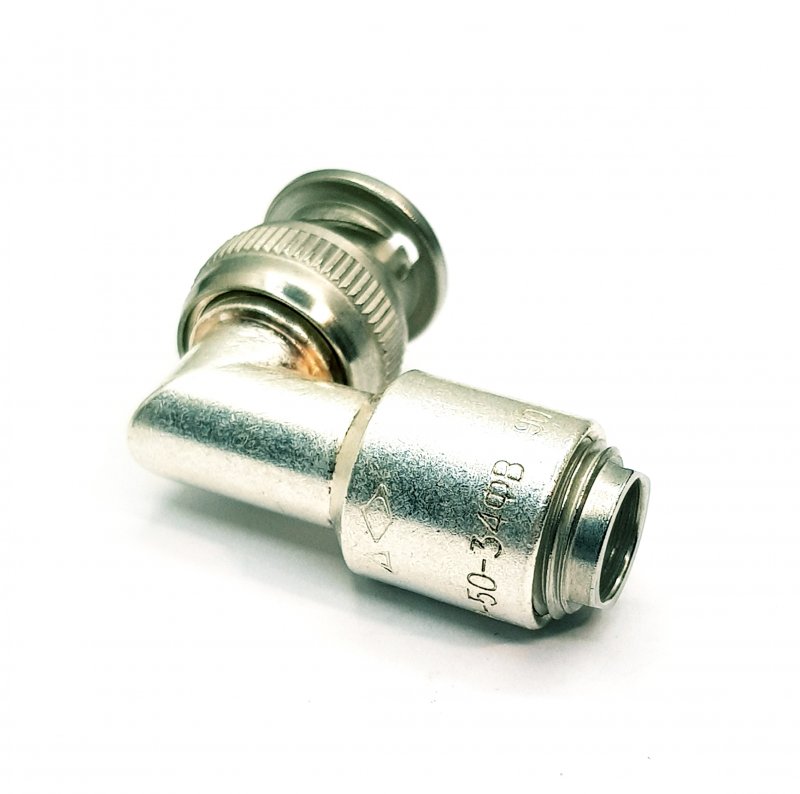

Разъем ВЧ СР- 50- 34 ФВ male (штекер) угловой на кабель марки РКТФ-56 и аналоги.
СР-50-34ФВ — это высокочастотный радиочастотный разъём, предназначенный для соединения коаксиальных кабелей и компонентов в радиочастотных трактах. Он обеспечивает передачу сигналов в диапазоне до 3 ГГц (3000 МГц) и используется в электронной аппаратуре общего и специального назначения, включая условия с повышенной вибрацией.
Характеристики:
- волновое сопротивлени - 50 Ом.
- предельная частота - 10 ГГц.
- КСВН - не более 1,5.
- рабочее напряжение - 500 В.
- сопротивление контактов - 0,01 Ом.
- экранное затухание - 40 дБ.
- материал диэлектрика - фторопласт.
- материал контакта - латунь, бронза.
- покрытие контакта - серебро.
- материал корпуса - латунь.
- покрытие корпуса - никель.
- габариты - 36 х 29 х 16 мм.
