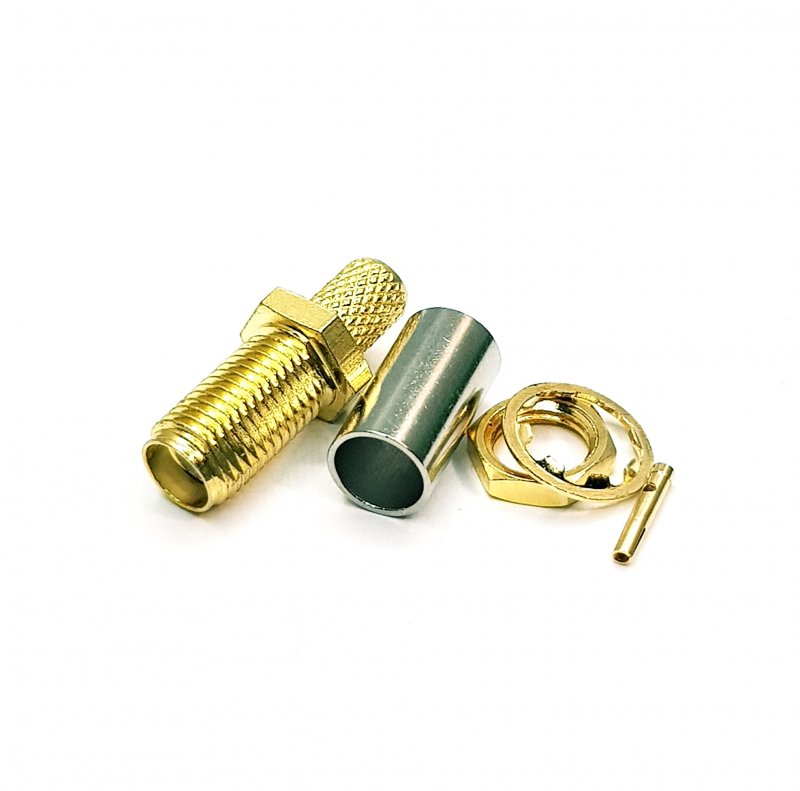

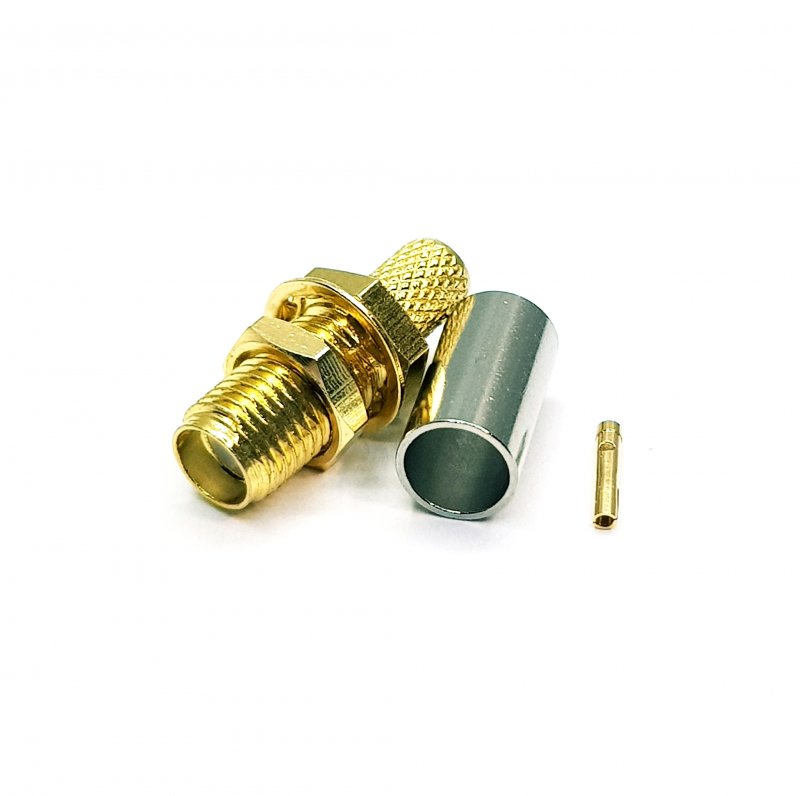

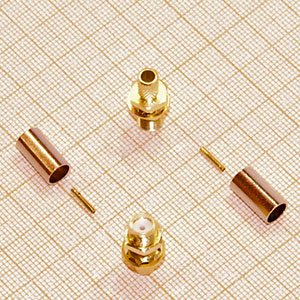

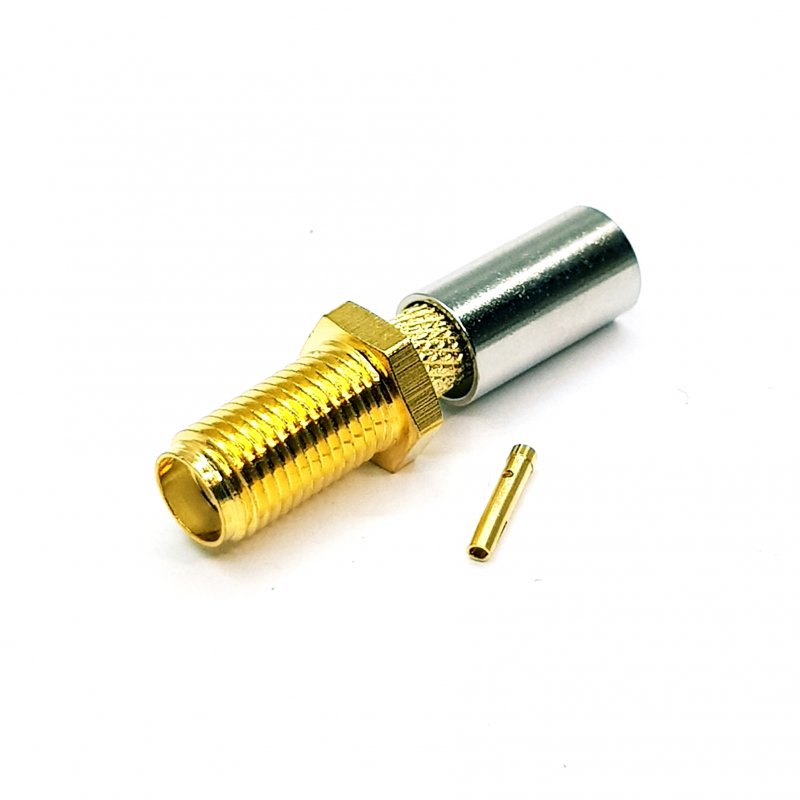

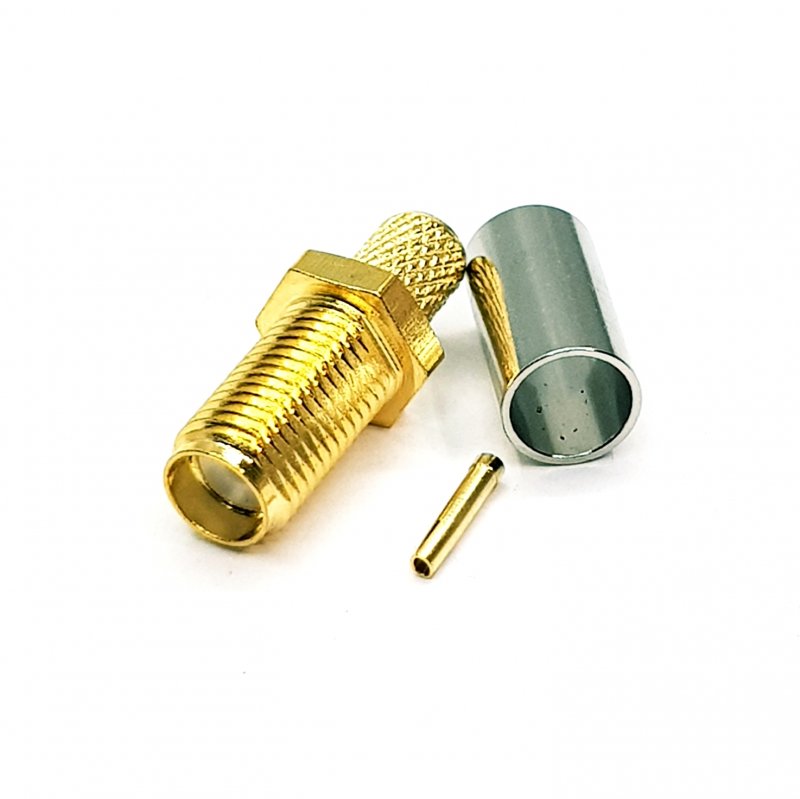

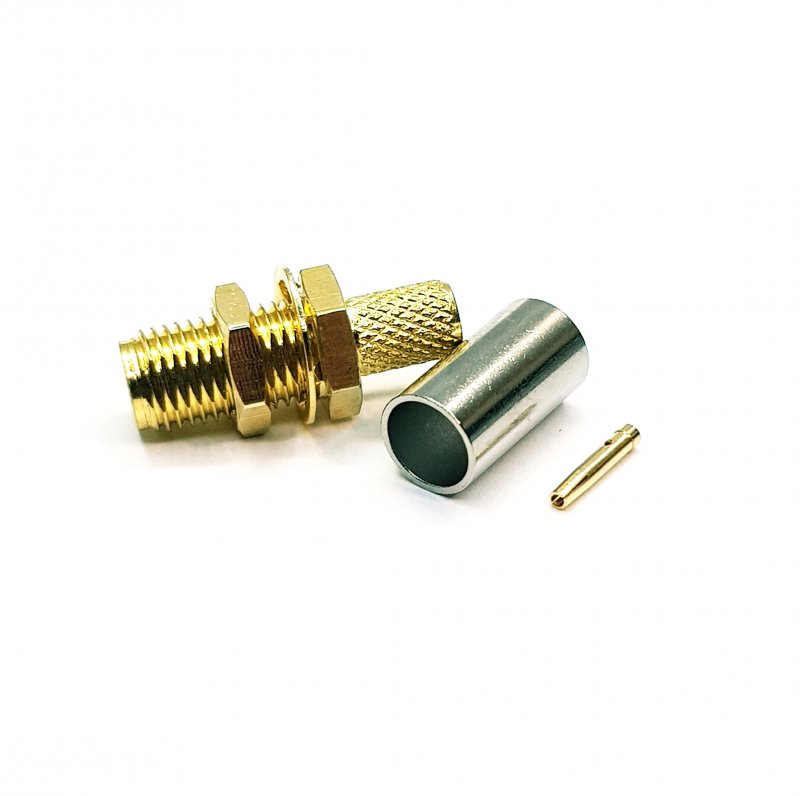

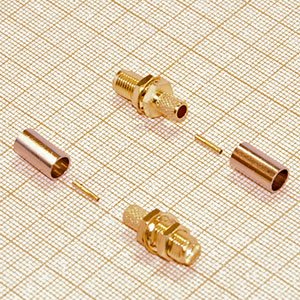

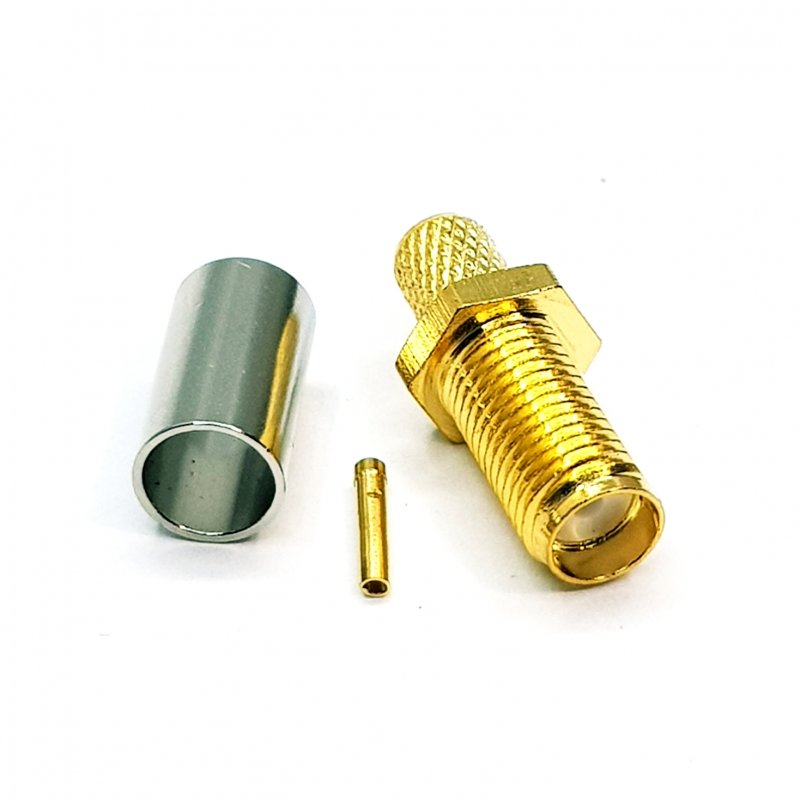

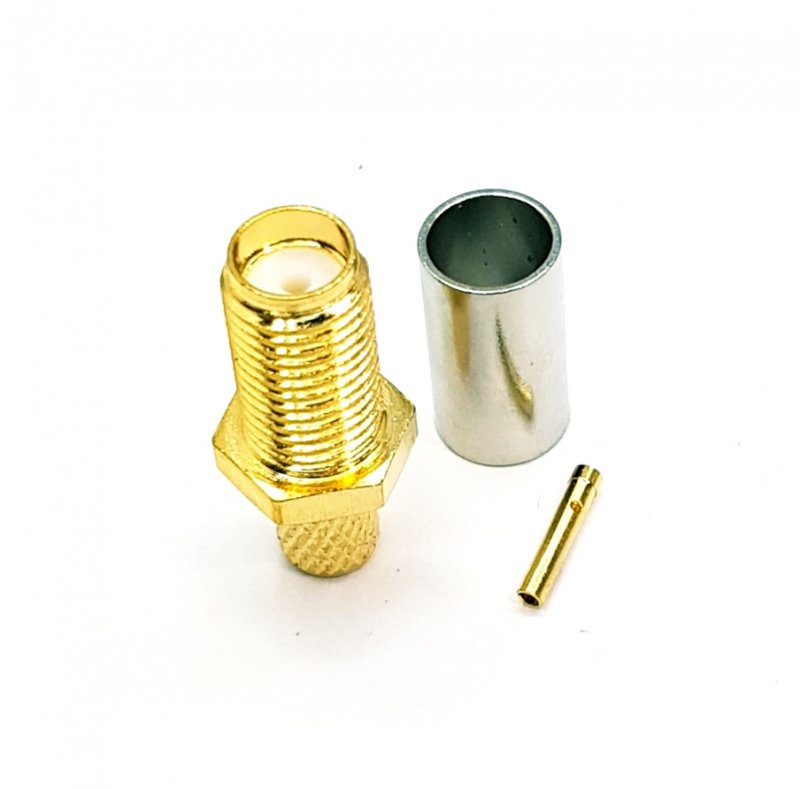

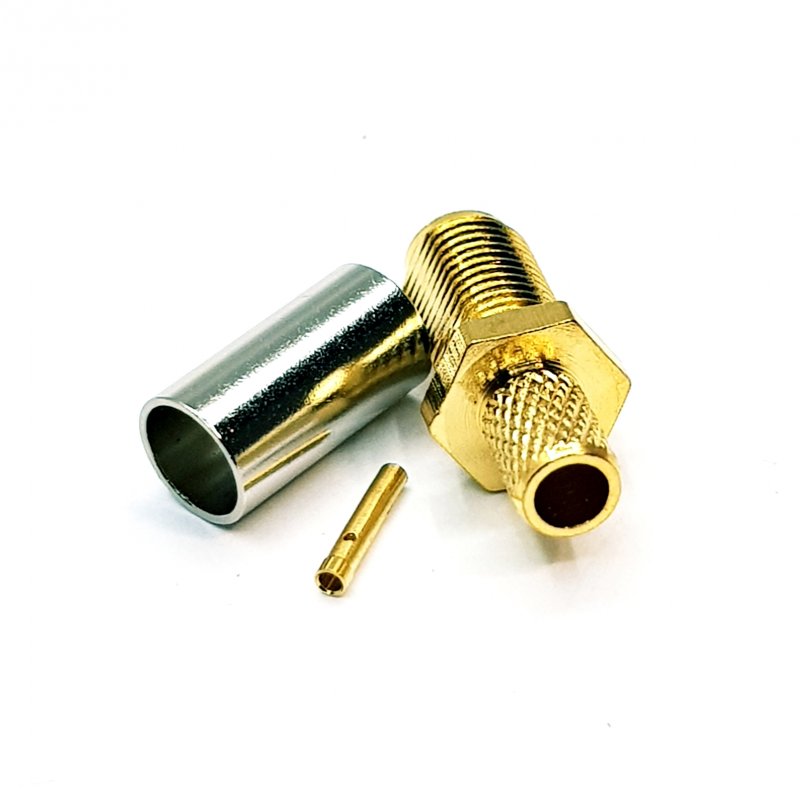

ВЧ разъем S-211 F SMA female (гнездо) обжимное с гайкой на кабель RG-58 (10 штук).
Высокочастотный разъем SMA гнездо обжимное устанавливается на коаксиальный кабель RG-58 50 Om и его аналоги, или на приборную панель (гайка под ключ 8мм).
Метод монтажа комбинированный:
-
Оплётку кабеля фиксируют обжимом: на оболочку надевают гильзу из комплекта и деформируют её специальным инструментом (кримпером).
-
Центральный контакт (гнездо) нужно напаять на центральную жилу кабеля до того, как соберёте корпус разъёма.
-
После обжима для защиты места перехода кабеля в разъём обычно используют отрезок термоусадки из комплекта: его надвигают на стык и нагревают.
Характеристики:
-
Волновое сопротивление: 50 Ом.
-
Частотный диапазон: до 18 ГГц (DC–18 ГГц).
-
Тип центрального контакта: гнездо.
-
Диэлектрик: тефлон.
-
Конструктивное исполнение: прямое (ось коннектора совпадает с осью кабеля).
Состав комплекта:
Разъем ВЧ SMA гнездо обжимное на кабель RG-58 (10 штук).
Цена указана за 1 штуку.
