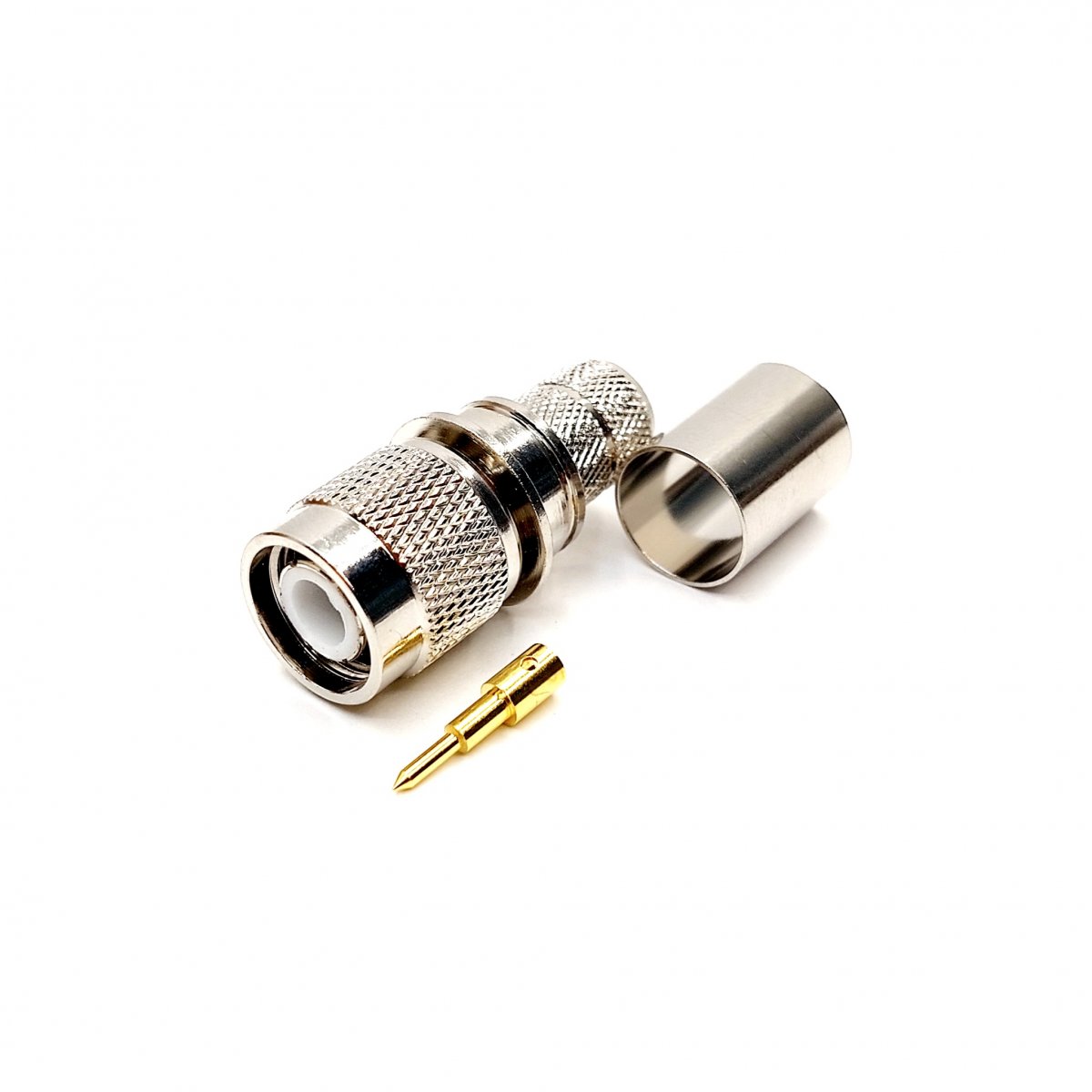

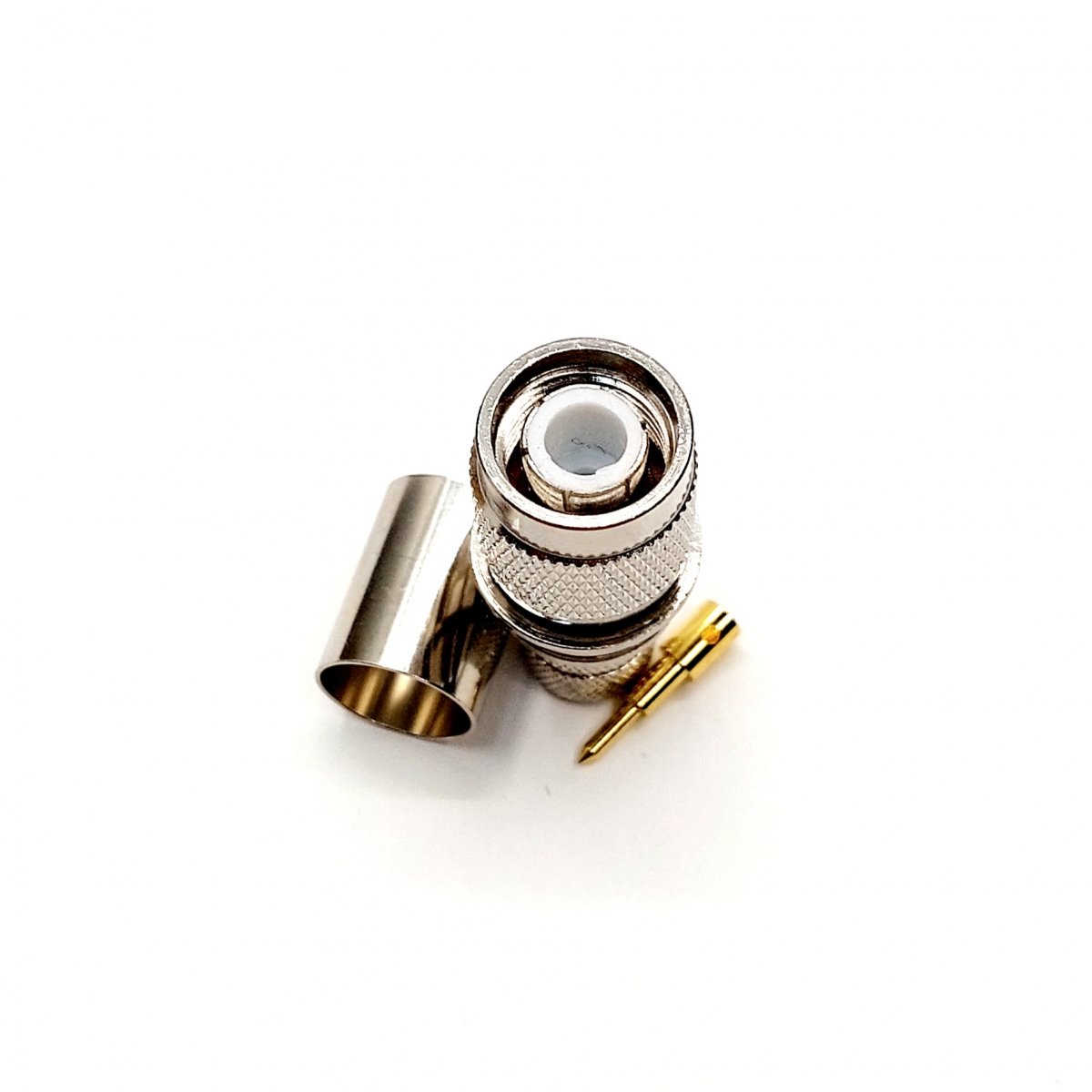

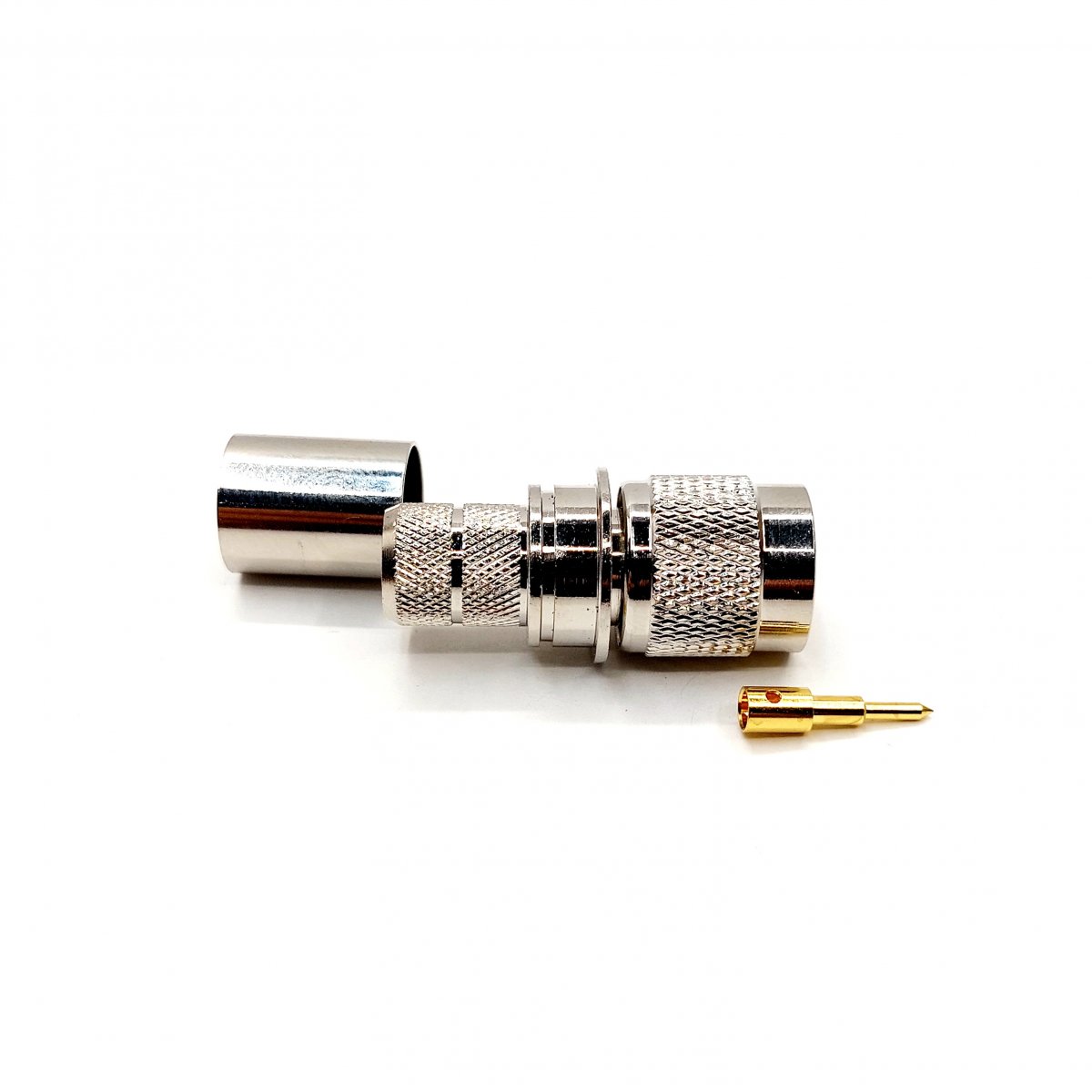

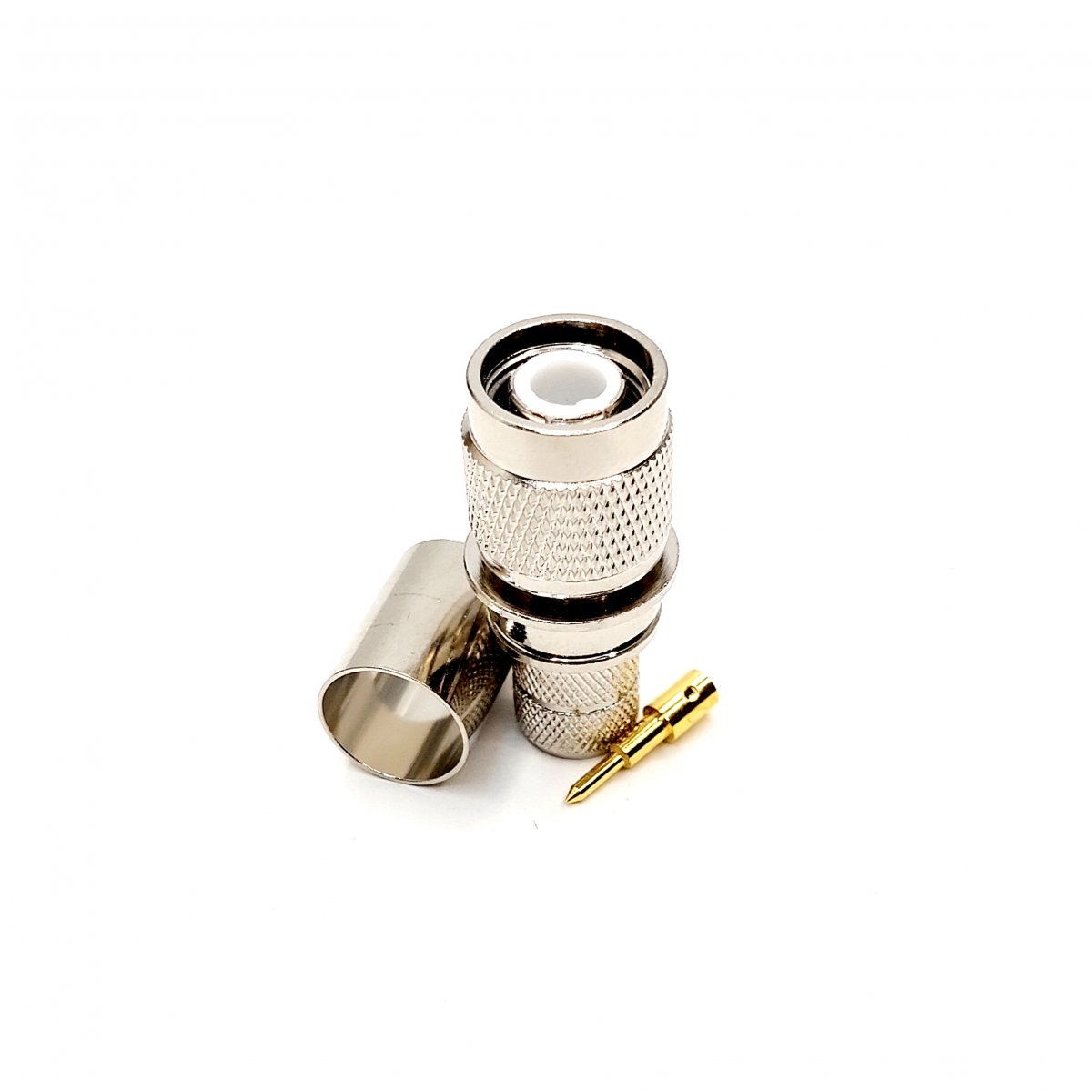

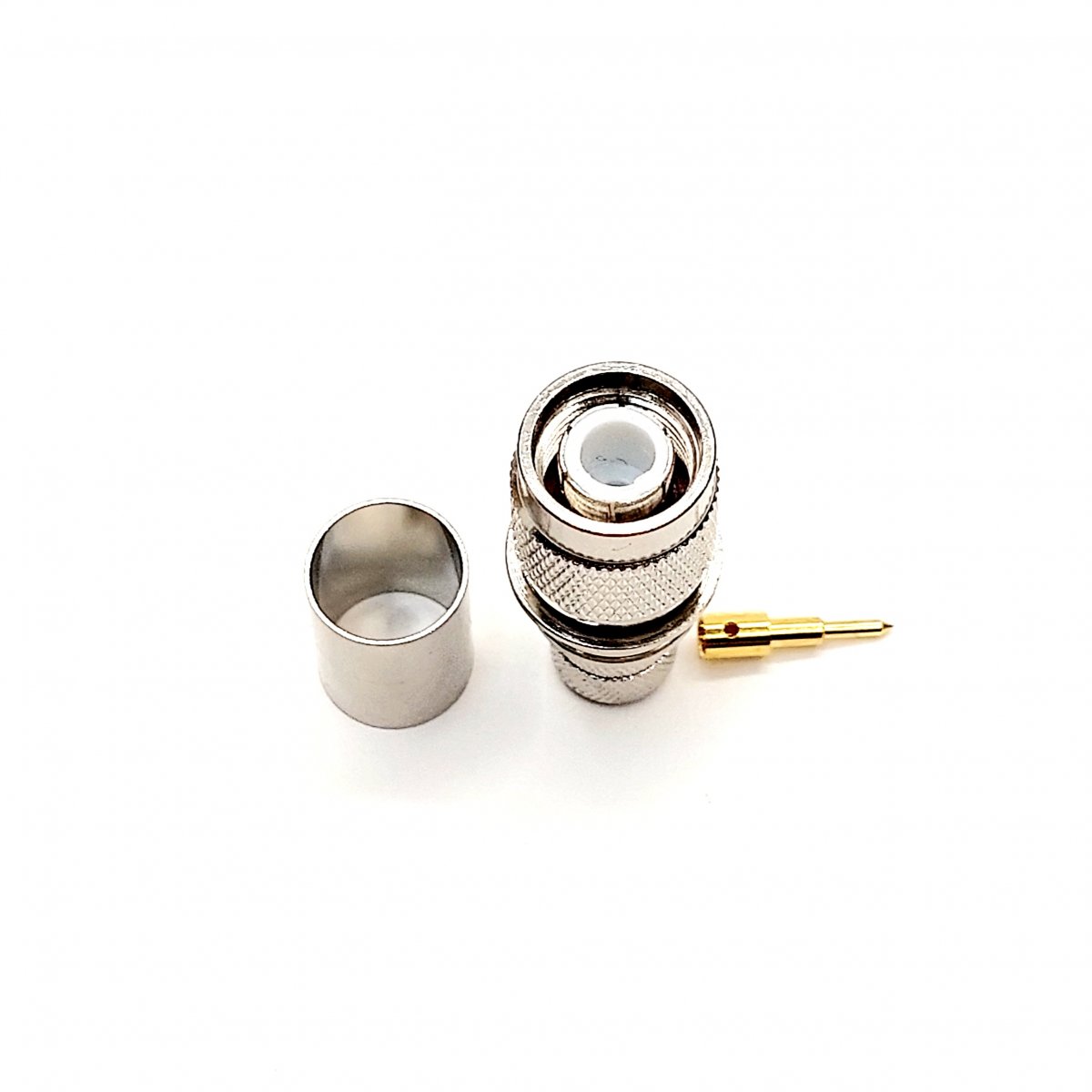

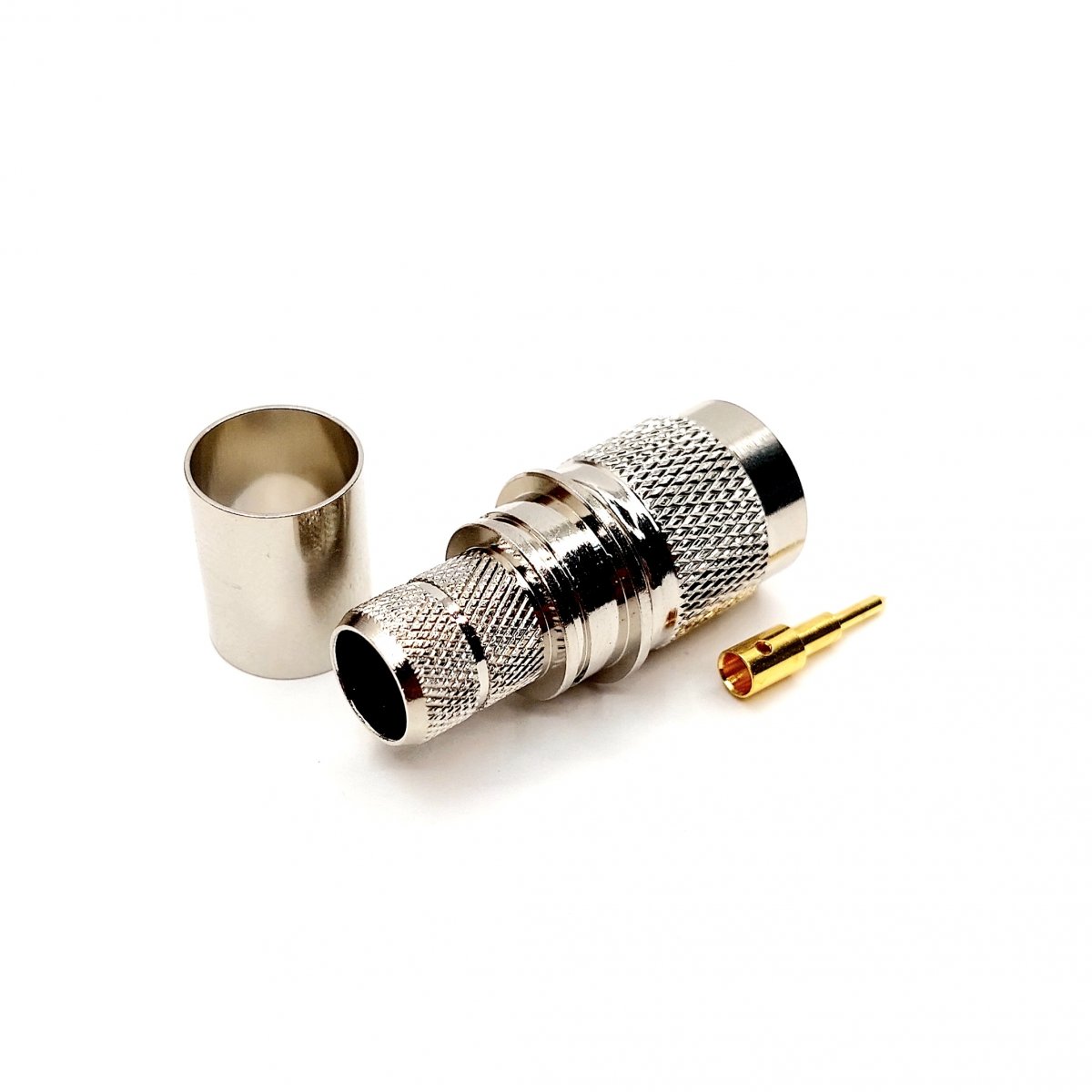

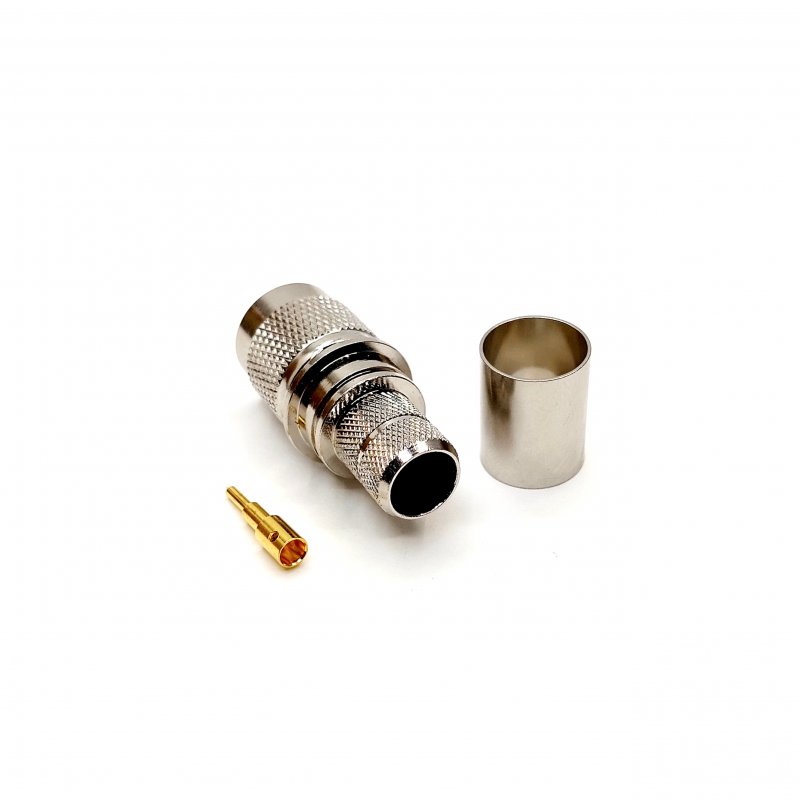

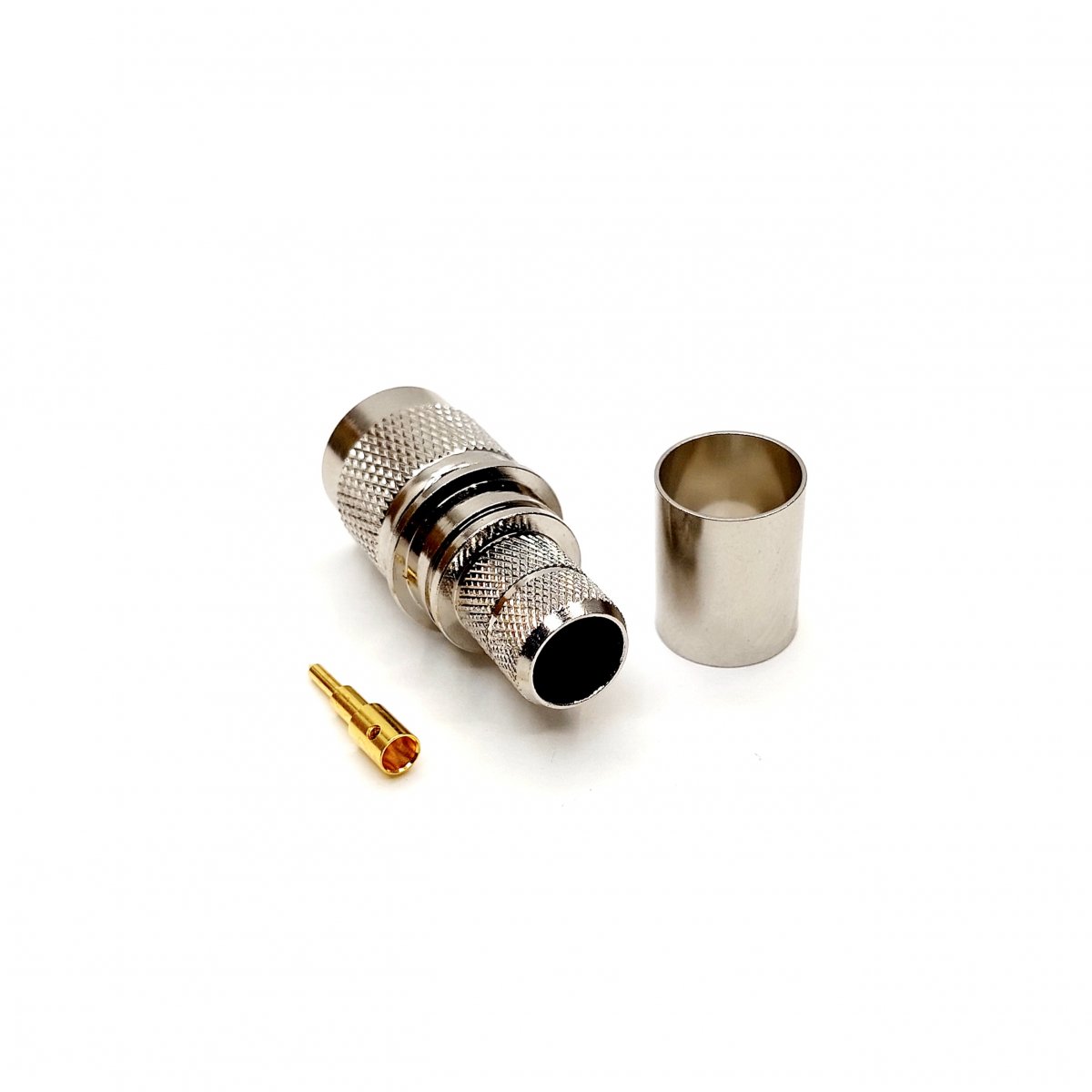

ВЧ разъем T-111/8D, T-111B TNC male (штекер) обжимной на кабель 8D-FB, RG-213.
Высокочастотный разъем TNC штекер обжимной, устанавливается на коаксиальный кабель 8D-FB, RG-213 50 Om. Крепление вилки на проводе происходит путем сжатия (обжима) металлической гильзы. При монтаже разъема потребуется специальный инструмент (кримпер). Предварительно центральный контакт (штырь) припаивается.
Характеристики:
-
Серия: TNC.
-
Тип: Вилка (папа, male) — штыревой центральный контакт.
-
Волновое сопротивление: 50 Ом.
-
Совместимые кабели: 8D-FB, RG-213, LMR-400, 7D-FB (Ø10–11 мм).
-
Монтаж оплётки: Обжим (гильзой).
-
Конструктив: Прямой, кабельная вилка.
-
Частотный диапазон: до 11 ГГц.
-
размер: 37 х 17 мм.
-
вес: 16 гр.
Чем отличается T-111/8D от T-111B?
T-111B рассчитан на кабель RG-213/U (Ø ~10 мм), а T-111/8D — на кабель 8D-FB (Ø ~10,4 мм). Внешний диаметр у них близок, но обжимная гильза T-111/8D чуть шире, чтобы принять более толстую внешнюю оболочку 8D-FB.
